概述
MAX14946為隔離型RS-485/RS-422收發器，為器件的電纜側(RS-485/RS-422驅動器/接收器側)和UART側之間提供2750VRMS (60s)電隔離。對于那些端口間地電位差較大的情況，通過隔離斷開接地環路降低噪聲，提高通信性能。器件支持高達500kbps的可靠通信。

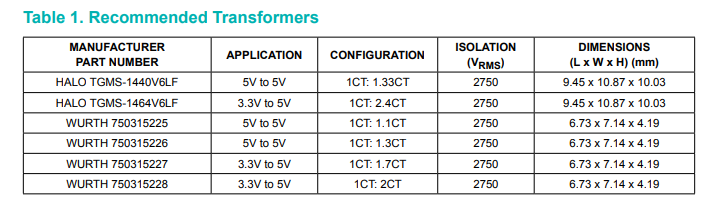

器件內部集成了一個450kHz變壓器驅動器，驅動外部變壓器將功率傳遞至收發器的電纜側。內置一個LDO為IC的電纜側供電提供簡單、空間節省的結構。

器件為一路半雙工驅動/接收器。接收器為1/8單位負載，允許一條共用總線上掛接多達256個收發器。

集成有效的故障防護電路確保在輸入短路或開路時，接收器輸出為邏輯高電平。欠壓鎖定功能，使當電纜側或UART側電源低于工作電平時，禁止驅動器。

驅動器輸出/接收器輸入具有高達±30kV對電纜側GNDB的靜電放電(ESD)保護，滿足人體模式標準(HBM)要求。

MAX14946采用寬體、16引腳SOIC封裝，工作在-40°C至+85°C溫度范圍。
數據表：*附件：MAX14946 500kbps半雙工、RS-485 RS-422收發器技術手冊.pdf

應用

• HVAC
• 工業自動控制
• 電表
• 可編程邏輯控制器

特性

• 高度集成度簡化設計
  • 集成了一個LDO用于電纜側供電
  • 集成變壓器驅動器，將功率傳遞至電纜側，150mA負載時的效率高達80%
• 高性能收發器支持靈活的設計
  • 兼容RS-485 EIA/TIA-485標準
  • 500kbps(最大值)數據率
  • 總線上允許掛接多達256片器件
• 集成保護，支持可靠的通信
  • 驅動器輸出/接收器輸入上具有±30kV ESD (HBM)保護
  • 2.75kVRMS隔離耐壓，可持續60秒(V ISO )
  • 630VPEAK最大重復峰值隔離電壓(V IORM )
  • 445VRMS最大工作隔離電壓(V IOWM )
  • 額定工作電壓下的壽命長于30年
  • 承受±10kV浪涌，滿足IEC 61000-4-5標準
  • 熱關斷

框圖

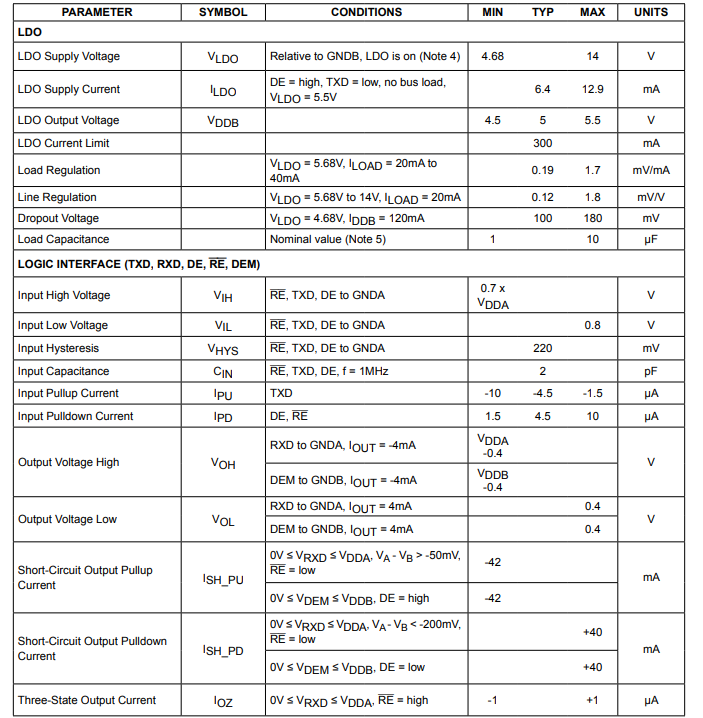

DC電氣特性

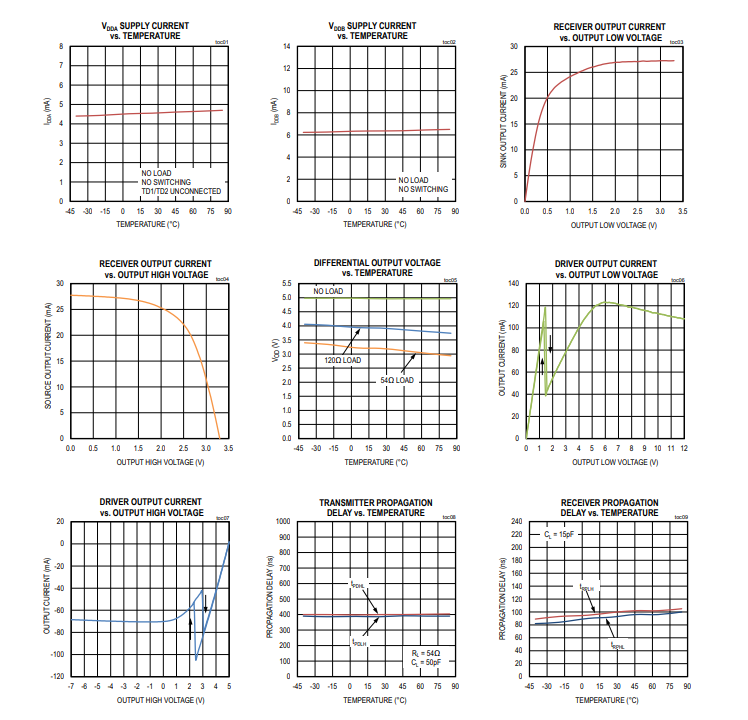

典型操作特性

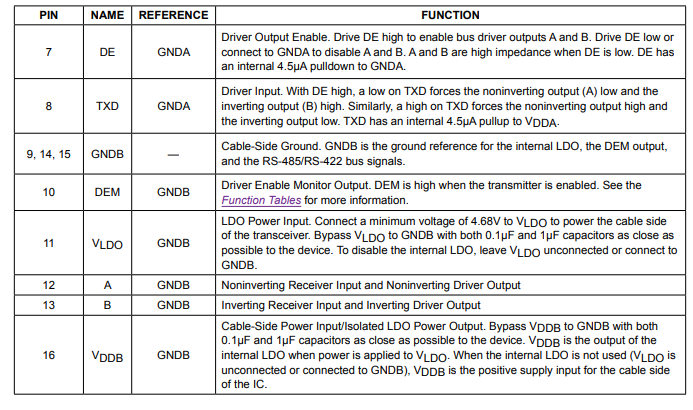

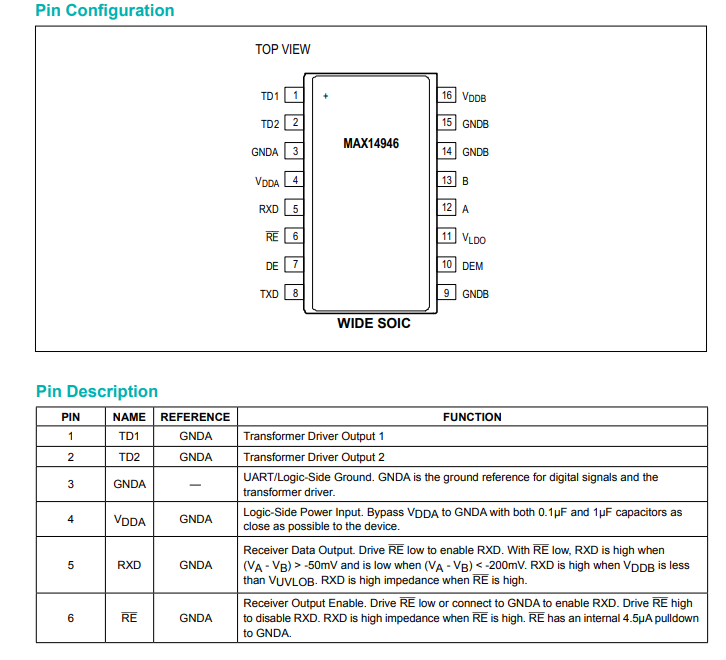

引腳配置描述

應用信息

總線上的 256 個收發器

標準 RS - 485 接收器的輸入阻抗為一個單位負載，標準驅動器最多可驅動 32 個單位負載。該器件收發器的接收器具有 1/8 單位負載，這使得在一條通信線上最多可并聯連接 256 個收發器?？蛇B接這些器件，或連接其他 RS - 485/RS - 422 設備，總負載最多為 32 個單位負載。

典型應用

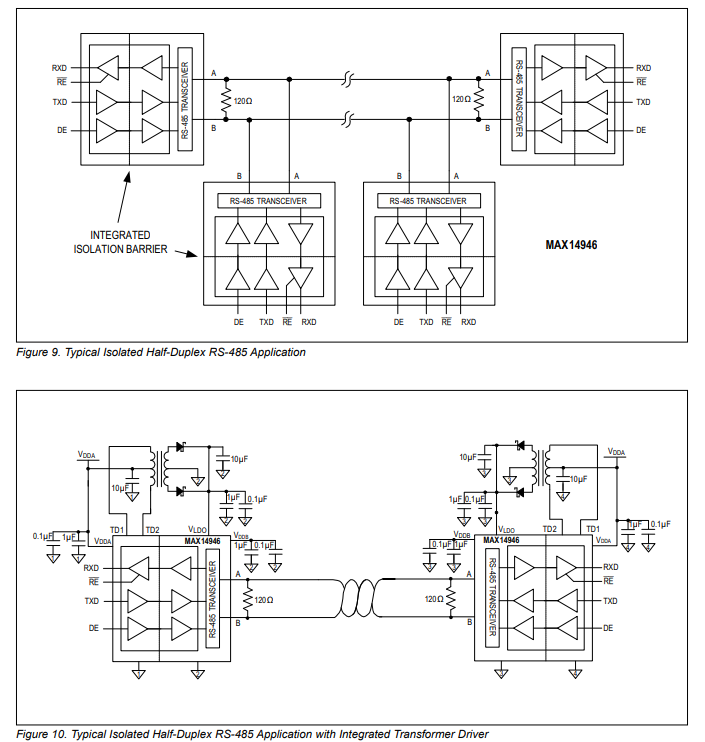

該收發器專為多點總線雙向數據通信設計。圖 9 和圖 10 展示了典型的網絡應用電路。為使反射最小化，總線兩端應按特性阻抗端接，且主線分支長度應盡可能短。

布局注意事項

建議在隔離器下方設計隔離區或禁布區，使其與接地層和信號層隔離。電纜側與 UART 側之間任何電流或金屬連接都會破壞隔離效果。

確保 VDD_A 與 GND_A 之間、VLDO 與 VDD_B、GND_B 之間的去耦電容盡可能靠近芯片，以減小電感。

將重要信號線路靠近接地層布線，以減少外部干擾影響。在器件的電纜側，將總線連接器和終端電阻盡可能靠近 A 和 B 引腳是良好的做法。
