概述
[ADuM3223]/ADuM4223是4 A隔離式半橋柵極驅動器，采用ADI公司的iCoupler ^?^ 技術，提供獨立且隔離的高端和低端輸出。ADuM3223能夠提供3000 V rms隔離，采用窄體16引腳SOIC封裝，ADuM4223則提供5000 V rms隔離，采用寬體16引腳SOIC封裝。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。

ADuM3223/ADuM4223隔離器均提供兩個獨立的隔離通道。這些器件采用3.0 V至5.5 V電源電壓工作，可與低壓系統兼容。與采用高壓電平轉換方法的柵極驅動器相比，ADuM3223/ADuM4223的輸入與各輸出之間具有真電流隔離優勢。相對于輸入，各路輸出的持續工作電壓最高可達537V PEAK ，因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達800 V PEAK 。

因此，ADuM3223/ADuM4223可以在很寬的正或負切換電壓范圍內，可靠地控制IGBT/MOSFET配置的開關特性。
數據表：*附件：ADuM3223 ADuM4223 5 KV rms隔離式精密半橋驅動器技術手冊.pdf

應用

• 開關電源
• 隔離式IGBT/MOSFET柵極驅動器
• 工業逆變器
• 汽車

特性

• 峰值輸出電流：4 A
• 工作電壓
  • 高端或低端相對于輸入：537 VDCPEAK
  • 高端/低端差分：800 VDCPEAK
• 高工作頻率：
  1 MHz（最大值）
• 3.3 V至5 V CMOS輸入邏輯
• 4.5 V至18 V輸出驅動
• UVLO：2.5 V VDD1
  • ADuM3223A/ADuM4223A UVLO：4.1 V V DD2
  • ADuM3223B/ADuM4223B UVLO：7.0 V V DD2
  • ADuM3223C/ADuM4223C UVLO：11.0 V V DD2
• 精確定時特性
  • 隔離器和驅動器傳播延遲：54 ns（最大值）
  • 通道間匹配：5 ns（最大值）
• CMOS輸入邏輯電平
• 高共模瞬變抗擾度：>25 kV/μs
• 增強的系統級ESD保護性能，符合IEC 61000-4-x標準
• 工作結溫最高可達：125°C
• 熱關斷保護
• 默認低電平輸出
• 安全和法規認證
  • ADuM4223 16引腳寬體SOIC封裝
    • UL認證(UL 1577)
      • 1分鐘5000 V rms，SOIC長封裝
    • CSA元件驗收通知5A
    • VDE合格證書
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 849 V峰值
• 通過汽車應用認證

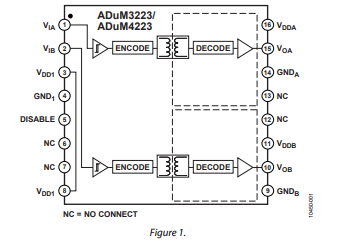

框圖

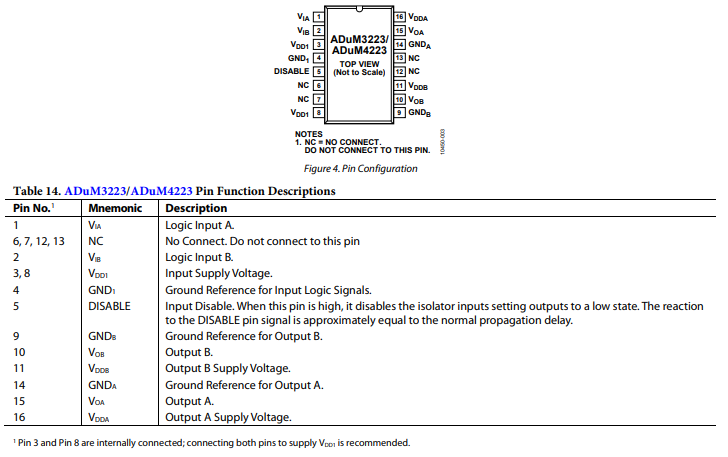

引腳配置描述

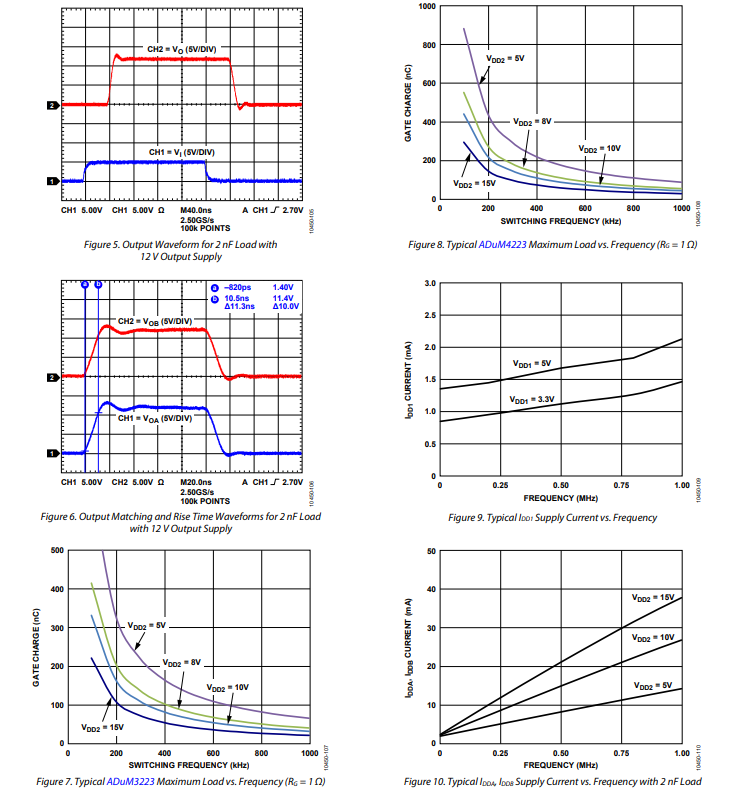

典型性能特征

應用信息

印刷電路板布局

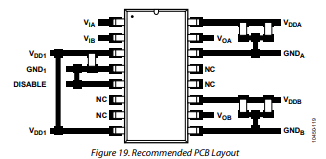

ADuM3223/ADuM4223 數字隔離器的邏輯接口無需外部接口電路。強烈建議在輸入和輸出電源引腳處進行電源去耦，如圖 18 所示。使用取值在 0.01μF 至 0.1μF 之間的小容量陶瓷電容，以實現良好的高頻去耦。為獲得最佳效果，建議在輸出端添加一個 10μF 的電容，為驅動 ADuM3223/ADuM4223 輸出的柵極電容充電提供電荷。在輸出電源引腳上，去耦電容的布線上應避免使用過孔，且不要并聯空的焊盤，以降低去耦電容的電感。較小電容兩端的總走線長度以及輸入或輸出電源引腳的走線長度均不得超過 5mm 。

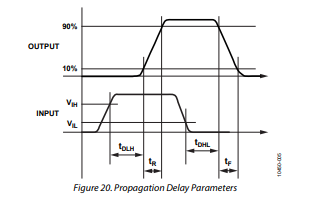

傳播延遲相關參數

傳播延遲是描述邏輯信號在組件中傳播所需時間的參數。低電平到高電平輸出的傳播延遲，可能與高電平到低電平輸出的傳播延遲不同。

通道間匹配是指單個 ADuM3223/ADuM4223 組件內不同通道之間，傳播延遲的最大差異量。

傳播延遲偏差是指在相同條件下運行的多個 ADuM3223/ADuM4223 組件之間，傳播延遲的最大差異量。

熱限制和開關負載特性

對于隔離式柵極驅動器，輸入和輸出電路之間需要電氣隔離，這使得無法使用單個熱通路器件，因此熱量主要通過封裝耗散。

功耗受輸出電壓、開關頻率、工作占空比和有效負載電容的限制，決定了主要的功耗。要計算每個通道內的功耗，請使用以下公式：

P_{DISS}=C_{EFF}×(V_{DD2})^{2}×f_{SW}×D_{S W}×frac {R_{DS(ON)}}{R_{GATE}}

其中：

• C_{EFF} 是負載的有效電容。
• V_{DD2} 是次級側電源電壓。
• f_{SW} 是開關頻率。
• R_{GATE} 是 ADuM3223 的開關電阻（R_{GATE}：R_{P}、R_{N}）。
• R_{DS(ON)} 是外部柵極電阻。

要找到結溫相對于環境溫度的值，需將總功耗乘以 theta_{JA}（熱阻，即從結到環境的熱阻），然后加上環境溫度，即可得到內部結溫。

每個 ADuM3223/ADuM4223 隔離器輸出都有熱關斷保護功能。該功能通常在結溫達到約 150°C 時觸發，此時保險絲功能啟動，輸出切換到低電平。當結溫從關斷值下降約 10°C 時，輸出恢復。

輸出負載特性
