概述
ADM2485差分總線收發器是一款集成式電流隔離器件，適用于多點總線傳輸線路的雙向數據通信。它針對平衡傳輸線路而設計，符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)標準。

該器件采用ADI公司的iCoupler ^?^ 技術，將3通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。片內振蕩器輸出一對方波，以驅動外部變壓器提供隔離電源。器件邏輯端可以采用5 V或3.3 V電源供電，總線端則采用5 V隔離電源供電。

ADM2485驅動器具有高電平有效使能特性。驅動器差分輸出與接收器差分輸入內部相連，形成差分輸入/輸出端口；當驅動器禁用時，或者當VDD1或VDD2 = 0 V時，該端口向總線提供極小的負載。該器件還具有高電平有效接收器禁用特性，可使接收器輸出進入高阻抗狀態。

該器件具有限流和熱關斷特性，可防止發生輸出短路以及總線競爭導致功耗過大的情況。該器件的額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC封裝。
數據表：*附件：ADM2485 2.5 kV信號隔離、高速(16 Mbps)、半雙工RS-485收發器，內置變壓器驅動器技術手冊.pdf

應用

• 隔離式RS-485/RS-422接口
• PROFIBUS 網絡
• 工業現場網絡
• 多點數據傳輸系統

特性

• 半雙工、隔離式RS-485收發器
• 集成可驅動外部變壓器的振蕩器
• PROFIBUS ^?^ 兼容
• 符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)標準
• 數據速率：16 Mbps
• 5 V或3.3 V工作電壓(V DD1 )
• 高共模瞬變抗擾度：>25 kV/μs
• 16引腳寬體SOIC封裝
• 總線支持50個節點
• 隔離DE OUT狀態輸出
• 熱關斷保護
• 安全和法規認證
  • UL認證：1分鐘2500 V rms，符合UL 1577
  • VDE合格證書
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • 加強絕緣，VIORM = 560 V峰值
• 工作溫度范圍：–40°C至+85°C
• 16引腳寬體SOIC封裝

框圖

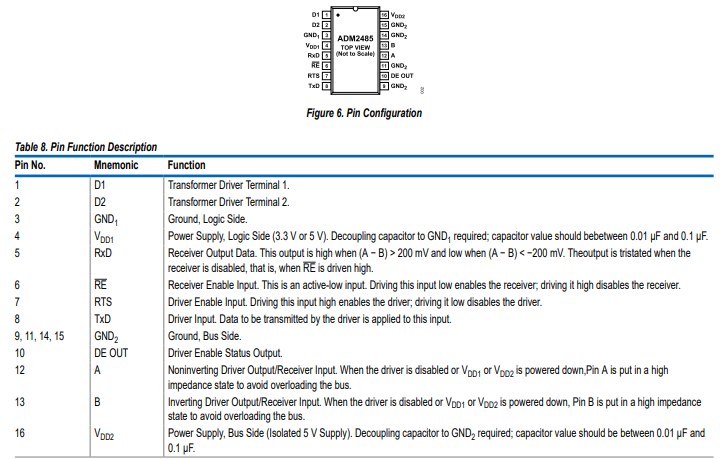

引腳配置描述

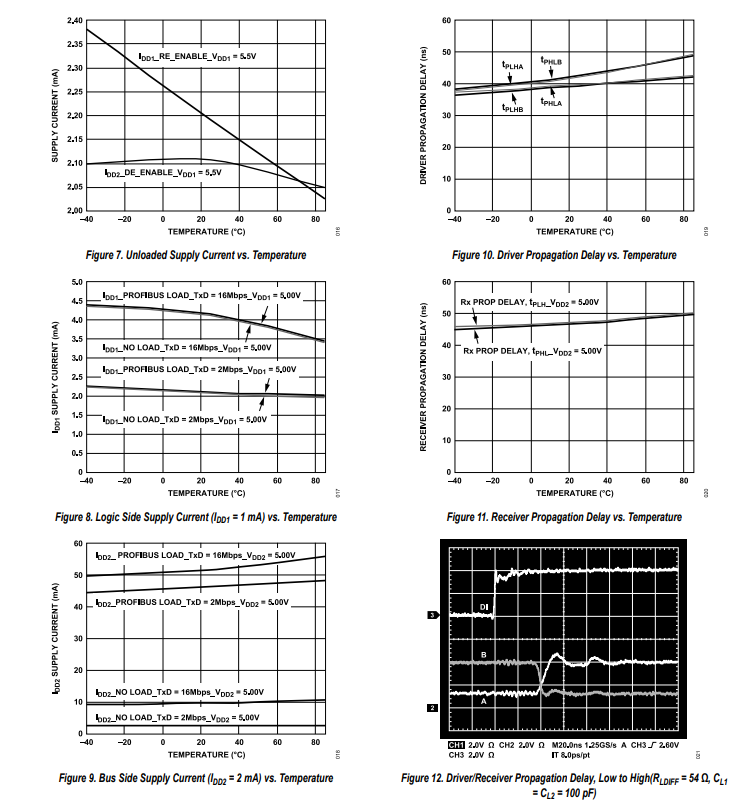

典型性能特征

測試電路

應用信息

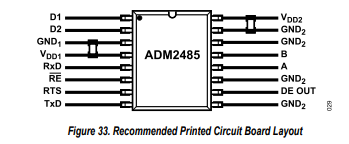

印刷電路板（PCB）布局

ADM2485 隔離式 RS - 485 收發器的邏輯接口無需外部接口電路。強烈建議在輸入和輸出電源引腳處進行電源去耦（見圖 33 ）。去耦電容最便捷的連接方式是：在引腳 3 和引腳 4 之間（針對 V_{DD1} ），以及在引腳 15 和引腳 16 之間（針對 V_{DD2} ）。電容值應為 0.01μF 或 0.1μF 。電容兩端與輸入電源引腳之間的總走線長度均不得超過 20mm 。

除非 V_{DD2} 側的接地線路靠近封裝連接，否則也建議在引腳 9 和引腳 16 之間進行去耦。

在涉及高共模瞬態的應用中，務必使隔離柵兩側的電路板耦合降至最低。此外，電路板布局必須設計為：任何確實發生的耦合會平等地影響給定組件側的所有引腳。若未做到這一點，可能會使引腳之間出現超出器件絕對最大額定值的電壓差，進而導致器件閂鎖或永久性損壞。

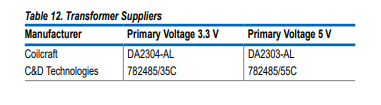

變壓器供應商

與 ADM2485 配合使用的變壓器必須是中心抽頭式變壓器初級繞組。變壓器的匝數比必須設定為：在最大預期負載且輸入電壓為最小值時，能提供所需的最小輸出電壓。表 12 列出了 ADM2485 的變壓器供應商。

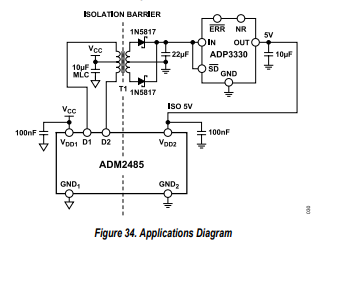

ADM2485 集成了一個變壓器驅動器，當與外部變壓器和低壓差線性穩壓器（LDO）配合使用時，可在 V_{DD2} 和 GND_2 之間產生隔離的 5V 電源。ADM2485 的 D1 和 D2 驅動中心抽頭式變壓器 T1 。一對肖特基二極管和一個濾波電容用于從變壓器次級繞組創建整流信號。ADP3330 線性穩壓器可為 ADM2485 總線側電路提供穩定的 5V 電源（V_{DD2} ），如圖 34 所示。

當 ADM2485 由邏輯側的 3.3V 供電時，需要一個 1CT:2CT 變壓器 T1 ，將 3.3V 升壓至 6V ，確保 ADP3330 LDO 有足夠的壓降以輸出穩定的 5V 電壓。

若 ADM2485 由邏輯側的 5V 供電，則需要一個 1CT:1.5CT 變壓器 T1 ，確保 ADP3330 LDO 有足夠的壓降以輸出穩定的 5V 電壓 。
