概述
ADM2491E是一款隔離的數據收發器，具有±8 kV ESD保護功能，適合多點傳輸線路的高速半雙工或全雙工通信。對于半雙工工作，發送器輸出與接收器輸入共用相同的傳輸線路。發送器輸出引腳Y與接收器輸入引腳A在外部連接，發送器輸出引腳Z與接收器輸入引腳B在外部連接。

ADM2491E針對均衡的傳輸線路而設計，符合ANSI TIA/EIA RS-485-A-1998與ISO 8482： 1987（E）標準。這款器件采用ADI公司的iCoupler ^?^ 技術，在單芯片內集成了三通道隔離器、三態差分線路驅動器以及差分輸入接收器。

差分收發器輸出與接收器輸入具有靜電放電電路，可為人體模型（HBM）提供±8 kV的保護。ADM2491E的邏輯端采用5 V或3.3 V電源供電，總線端則需要隔離的5 V電源。

這款器件具有限流和過熱關斷特性，能夠防止輸出短路，并防止出現由于總線爭用而引起功耗過大的情況。

ADM2491E采用寬體16引腳SOIC封裝，工作溫度范圍為-40°C ～ +85°C。
數據表：*附件：ADM2491E 5 kV信號隔離、高速(16 Mbps)、ESD保護、全 半雙工RS-485收發器技術手冊.pdf

應用

• 隔離式RS-485/RS-422接口
• 工業現場網絡
• INTERBUS
• 多點數據傳輸系統

特性

• 隔離的RS-485/RS-422收發器，可配置為半雙工或全雙工模式
• 在RS-485輸入/輸出引腳上提供±8 kV ESD保護功能
• 數據速率：16 Mbps
• 符合ANSI TIA/EIA RS-485-A-1998與ISO 8482：1987（E）標準
• 適用的工作電壓：5 V或3.3 V（VDD1 ）
• 高共模瞬態抑制：>25 kV/μs
• 接收器具有開路、故障安全設計
• 總線上擁有32個節點
• 熱關斷保護
• 安全與管理認證
  • UL認證：隔離電壓5000V rms/min，符合UL 1577
  • VDE符合證書
    • DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
    • 加強絕緣，V IORM = 849 V峰值

框圖

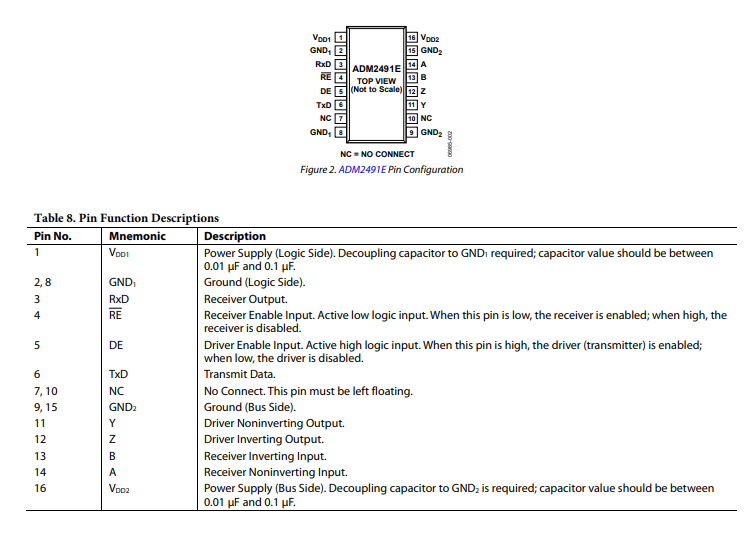

引腳配置描述

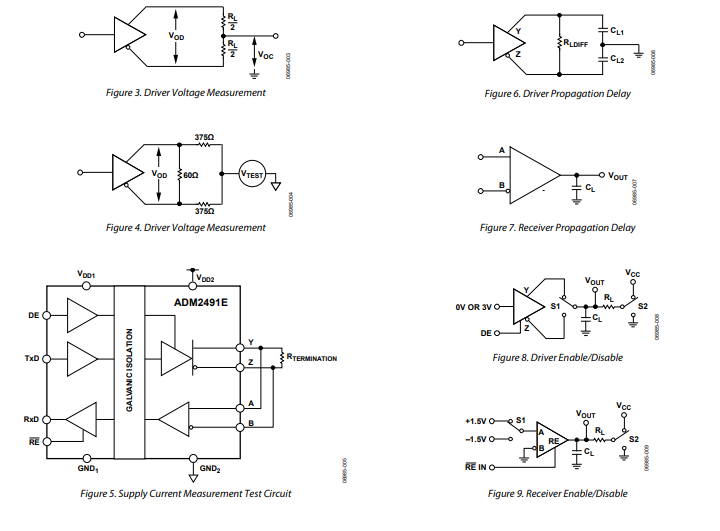

測試電路

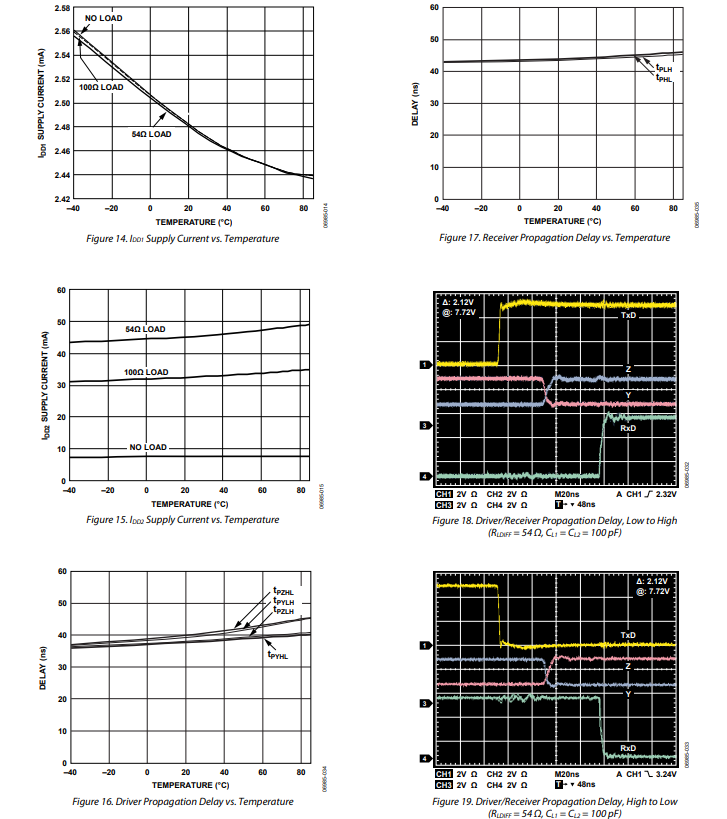

典型性能特征

應用信息

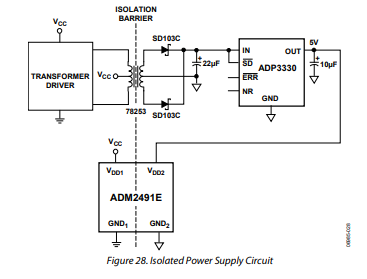

隔離電源電路

ADM2491E需要一個隔離電源，可提供5V電壓，最大電流約75mA（該電流取決于數據速率），且需為**V_{CC1}**和GND引腳（一組）供電。可使用帶中心抽頭的變壓器驅動器，配合低壓差穩壓器（LDO）來生成隔離的5V電源，如圖28所示。帶中心抽頭的變壓器為5V電源提供電氣隔離。變壓器的初級繞組由一對相差180°的方波激勵。一對肖特基二極管和一個濾波電容用于從次級繞組產生整流信號。ADP3330線性穩壓器為ADM2491E的總線側電路（V_{BUS}）提供穩壓電源。

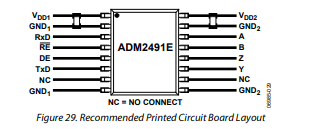

印刷電路板布局

ADM2491E隔離式RS - 485收發器的邏輯接口無需外部接口電路。需要對輸入和輸出電源引腳進行電源旁路（見圖29）。旁路電容可方便地連接在引腳1和引腳2（用于V_{CC1} ）以及引腳15和引腳16（用于V_{CC2} ）之間。電容值應在0.01μF至0.1μF之間。電容兩端以及輸入電源引腳的總引線路徑長度不應超過20mm。也應考慮在引腳1與引腳8之間以及引腳9與引腳16之間進行旁路，除非封裝兩側的接地對靠近封裝連接。

在涉及高共模瞬變的應用中，應注意確保跨隔離柵的耦合最小化。此外，電路板布局應設計為使任何影響給定組件側的耦合均勻分布。若不這樣做，可能會導致引腳之間出現電壓差，超過器件的絕對最大額定值，進而導致閂鎖或永久性損壞。
