優勢和特點

• 隔離的RS-485/RS-422收發器，可配置為半雙工或全雙工模式
• 在RS-485輸入/輸出引腳上提供±8 kV ESD保護功能
• 數據速率：16 Mbps
• 符合ANSI TIA/EIA RS-485-A-1998與ISO 8482：1987（E）標準
• 適用的工作電壓：5 V或3.3 V（V_DD1 ）
• 高共模瞬態抑制：>25 kV/μs
• 接收器具有開路、故障安全設計
• 總線上擁有32個節點
• 熱關斷保護
• 安全與管理認證
  • UL認證：隔離電壓5000V rms/min，符合UL 1577
  • VDE符合證書
    • DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
    • 加強絕緣，V_IORM= 849 V峰值
• 欲了解更多特性，請參考數據手冊

產品詳情

ADM2491E是一款隔離的數據收發器，具有±8 kV ESD保護功能，適合多點傳輸線路的高速半雙工或全雙工通信。對于半雙工工作，發送器輸出與接收器輸入共用相同的傳輸線路。發送器輸出引腳Y與接收器輸入引腳A在外部連接，發送器輸出引腳Z與接收器輸入引腳B在外部連接。

ADM2491E針對均衡的傳輸線路而設計，符合ANSI TIA/EIA RS-485-A-1998與ISO 8482： 1987（E）標準。這款器件采用ADI公司的iCoupler?技術，在單芯片內集成了三通道隔離器、三態差分線路驅動器以及差分輸入接收器。

差分收發器輸出與接收器輸入具有靜電放電電路，可為人體模型（HBM）提供±8 kV的保護。ADM2491E的邏輯端采用5 V或3.3 V電源供電，總線端則需要隔離的5 V電源。

這款器件具有限流和過熱關斷特性，能夠防止輸出短路，并防止出現由于總線爭用而引起功耗過大的情況。

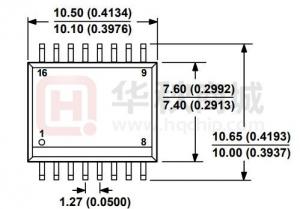

ADM2491E采用寬體16引腳SOIC封裝，工作溫度范圍為-40°C ～ +85°C。

應用

• 隔離式RS-485/RS-422接口
• 工業現場網絡
• INTERBUS
• 多點數據傳輸系統

方框圖
