TPS6287x-Q1 是具有差分遠程感應功能的引腳對引腳 6A、9A、12A 和 15A 同步降壓直流/直流轉換器系列。對于每種額定電流，都有帶 I2C 接口的全功能器件型號和不帶 I2C 接口的有限功能器件型號。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 15A 的連續輸出電流。

這些器件可以在堆疊模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。
*附件：tps62872-q1.pdf

TPS6287x-Q1 系列實現了增強的 DCS 控制方案，該方案支持固定頻率作的快速瞬變。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程感應功能可最大限度地提高負載點的電壓調節能力，并且該器件在所有工作條件下都能實現優于 ±1% 的直流電壓精度。

開關頻率可通過 FSEL 引腳進行電阻器選擇。開關頻率可設置為 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可通過 I2C 兼容接口快速調整，使負載的功耗適應應用的性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
  • 提供有助于功能安全系統設計的文檔
  • 提供有助于功能安全系統設計的文檔
• 2.7V 至 6V 輸入電壓范圍
• 6A、9A、12A 和 15A 系列引腳對引腳兼容器件
• 四個輸出電壓范圍：
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
  • 0.8V 至 3.35V，步長為 10mV
• 輸出電壓精度 ±1%
• 7mΩ 和 4.5mΩ 內部功率 MOSFET
• 可調外部補償
• 電阻器可選的啟動輸出電壓
• 電阻器可選的開關頻率
• 省電或強制 PWM作
• 高達 1MHz 的 I2C 兼容接口
• 差分遙感
• 可選的堆疊作，以提高輸出電流能力
• 熱警告和熱關斷
• 精確的使能輸入
• 有源輸出放電
• 可選的擴頻時鐘
• 帶窗口比較器的電源正常輸出
• 采用 2.55mm × 3.55mm × 1mm VQFN 封裝，側面可潤濕
• –40°C 至 150°C 結溫，TJ

參數

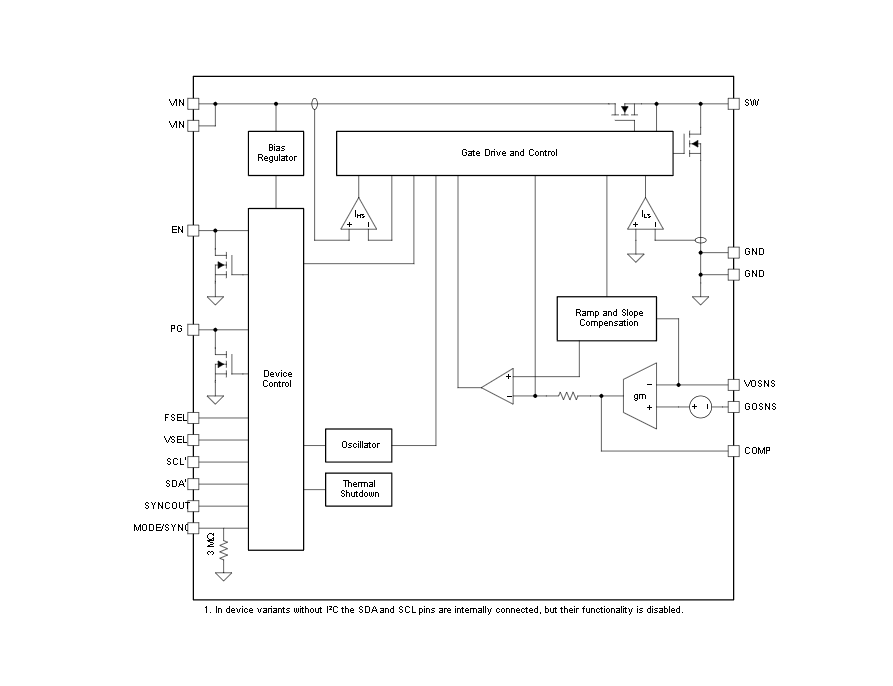

方框圖

1. 產品概述

TPS62872-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，提供高達12A的連續輸出電流。該系列轉換器包括6A、9A、12A和15A四種電流等級，采用AEC-Q100認證，適用于嚴苛的汽車環境。

2. 主要特性

2.1 高性能與高效率

• ?寬輸入電壓范圍?：2.7V至6V，適用于多種汽車電源電壓。
• ?高精度輸出電壓?：±1%的DC電壓精度，確保穩定的電源輸出。
• ?快速瞬態響應?：采用增強型DCS控制方案，支持快速負載變化。

2.2 靈活性與可配置性

• ?多種工作模式?：支持功率節省模式和強制PWM模式，可根據應用需求選擇。
• ?可編程開關頻率?：通過外部電阻選擇1.5MHz、2.25MHz、2.5MHz或3.0MHz的開關頻率，或同步至外部時鐘。
• ?I2C接口?：提供I2C兼容接口，支持電壓監測、溫度警告等高級功能。

2.3 安全性與可靠性

• ?功能安全設計?：提供文檔支持功能安全系統設計。
• ?多重保護機制?：包括過流保護、過壓保護、欠壓鎖定、熱警告和熱關斷。
• ?遠程感測功能?：通過VOSNS和GOSNS引腳實現遠程電壓感測，提高負載點電壓調節精度。

2.4 緊湊封裝與熱管理

• ?小型VQFN封裝?：2.55mm × 3.55mm × 1mm的封裝尺寸，節省PCB空間。
• ?高效熱管理?：通過暴露的熱焊盤和多個接地引腳實現有效的熱傳導。

3. 應用領域

• ?信息娛樂和儀表板?
• ? ADAS（高級駕駛輔助系統） ?
• ?FPGA、ASIC和數字核心供電?
• ?DDR內存供電?

4. 功能描述

4.1 控制架構

• ?增強型DCS控制?：結合內部模擬控制環路和數字電源管理功能，實現高性能和高效率。
• ?固定頻率操作?：在寬輸入電壓和負載范圍內保持穩定的開關頻率。

4.2 保護與監測

• ?過流保護?：采用逐周期電流限制和打嗝重啟功能，防止過流損壞。
• ?熱管理?：內置熱警告和熱關斷功能，保護器件免受過熱損壞。
• ?電源良好（PG）指示?：通過PG引腳指示輸出電壓狀態，便于系統監測。

4.3 可配置性

• ?輸出電壓范圍?：提供多種輸出電壓范圍選項，滿足不同應用需求。
• ?軟啟動時間?：通過外部電容或I2C接口配置軟啟動時間，減少啟動時的電流沖擊。

5. 典型應用

• ?設計指南?：提供了詳細的設計要求和步驟，包括電感選擇、輸出電容選擇、補償網絡設計等。
• ?布局建議?：強調了PCB布局對性能的重要性，提供了布局指南和示例。

6. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用筆記、參考設計和支持資源，以幫助用戶成功設計和實現基于TPS62872-Q1的電源解決方案。用戶可以通過TI的E2E?支持論壇獲取快速、經驗證的設計幫助。
