TPS6287x-Q1 是具有差分遠程感應功能的引腳對引腳 6A、9A、12A 和 15A 同步降壓直流/直流轉換器系列。對于每種額定電流，都有帶 I2C 接口的全功能器件型號和不帶 I2C 接口的有限功能器件型號。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 15A 的連續輸出電流。

這些器件可以在堆疊模式下工作，以提供更高的輸出電流或?qū)⒐β屎纳⒎稚⒌蕉鄠€(gè)器件。
*附件：tps62871-q1.pdf

TPS6287x-Q1 系列實現了增強的 DCS 控制方案，該方案支持固定頻率作的快速瞬變。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程感應功能可最大限度地提高負載點的電壓調節能力，并且該器件在所有工作條件下都能實現優于 ±1% 的直流電壓精度。

開關頻率可通過 FSEL 引腳進行電阻器選擇。開關頻率可設置為 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可通過 I2C 兼容接口快速調整，使負載的功耗適應應用的性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
  • 提供有助于功能安全系統設計的文檔
  • 提供有助于功能安全系統設計的文檔
• 2.7V 至 6V 輸入電壓范圍
• 6A、9A、12A 和 15A 系列引腳對引腳兼容器件
• 四個輸出電壓范圍：
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
  • 0.8V 至 3.35V，步長為 10mV
• 輸出電壓精度 ±1%
• 7mΩ 和 4.5mΩ 內部功率 MOSFET
• 可調外部補償
• 電阻器可選的啟動輸出電壓
• 電阻器可選的開關頻率
• 省電或強制 PWM作
• 高達 1MHz 的 I2C 兼容接口
• 差分遙感
• 可選的堆疊作，以提高輸出電流能力
• 熱警告和熱關斷
• 精確的使能輸入
• 有源輸出放電
• 可選的擴頻時鐘
• 帶窗口比較器的電源正常輸出
• 采用 2.55mm × 3.55mm × 1mm VQFN 封裝，側面可潤濕
• –40°C 至 150°C 結溫，TJ

參數

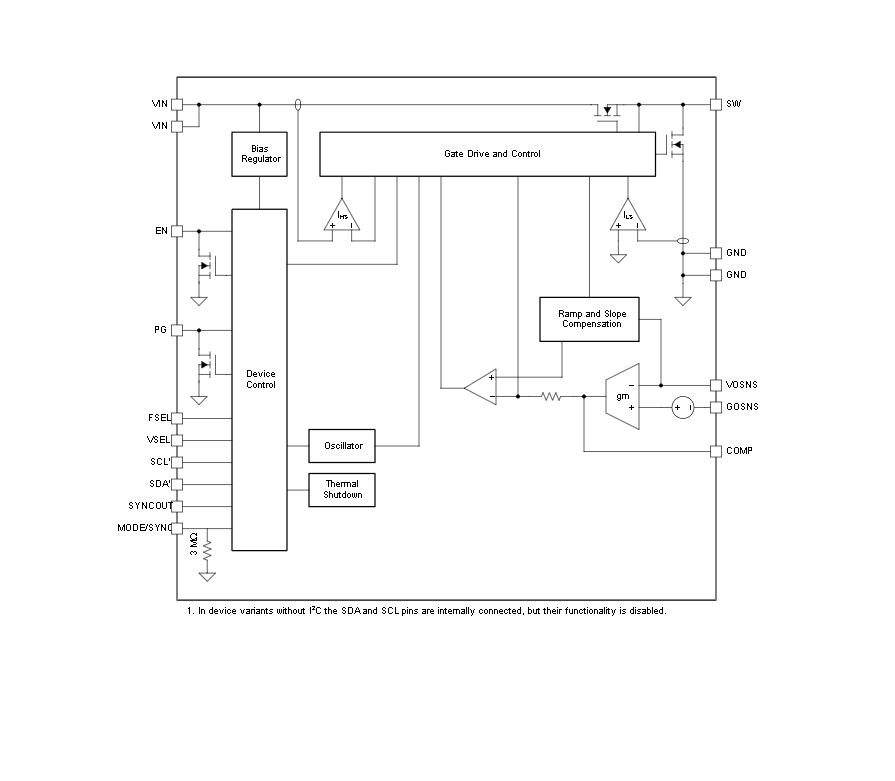

方框圖

概述

TPS62871-Q1 是一款適用于汽車應用的同步降壓 DC/DC 轉換器，提供高達 9A 的連續輸出電流。該轉換器具有高效率、快速瞬態響應和多種保護功能，適用于各種需要高可靠性電源的應用場景，如信息娛樂系統、ADAS（高級駕駛輔助系統）和 FPGA/ASIC 數字核心供電等。

關鍵特性

• ?高電流能力?：提供 9A 的連續輸出電流，滿足高功率需求的應用。
• ?寬輸入電壓范圍?：支持 2.7V 至 6V 的輸入電壓范圍，適應不同的電源環境。
• ?高效率?：采用同步整流技術，結合優化的控制策略，實現高效率轉換。
• ?快速瞬態響應?：增強的 DCS 控制方案支持快速瞬態響應，確保系統穩定性。
• ?多功能接口?：提供 I2C 兼容接口，支持電壓監控、溫度警告等高級功能。
• ?多種保護功能?：包括過流保護、短路保護、過溫保護和過壓保護等，確保設備安全穩定運行。
• ?可選堆疊操作?：支持多個設備堆疊，以增加輸出電流能力或分散功率損耗。

應用領域

• ?信息娛樂系統?：為車載信息娛樂系統提供穩定、高效的電源。
• ?ADAS?：為高級駕駛輔助系統供電，確保系統的高性能和可靠性。
• ?FPGA/ASIC 和數字核心供電?：為高速數字處理器提供低噪聲、穩定的電源。
• ?DDR 內存供電?：為 DDR 內存模塊提供精確的電壓調節和瞬態響應。

功能描述

• ?固定頻率操作?：采用固定頻率的開關模式，減少 EMI 干擾。
• ?多種工作模式?：支持 PWM（脈沖寬度調制）和 PFM（脈沖頻率調制）模式，以及省電模式，以適應不同的負載條件。
• ?遠程電壓感應?：提供差分遠程感應功能，最大化負載點的電壓調節精度。
• ?動態電壓調節?：通過 I2C 接口快速調整輸出電壓，適應不同的應用需求。
• ?熱警告和熱關斷?：內置熱傳感器，提供熱警告和熱關斷功能，防止設備過熱損壞。

設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：使用低 ESR 的陶瓷電容，并盡量靠近 VOUT 和 GND 引腳放置，以減小輸出紋波和提高瞬態響應。
• ?補償網絡設計?：根據應用需求設計外部補償網絡，確保系統穩定性。
• ?布局布線?：遵循 TI 提供的布局布線指南，特別注意關鍵信號路徑的布置和電容、電感器的選擇。

文檔支持

• 提供了詳細的數據手冊和應用指南，包括電氣特性、功能描述、應用實現方法和布局布線建議等。
• 用戶可以通過 TI 的 WEBENCH Power Designer 工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案，方便用戶解決設計過程中的問題。

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請?zhí)貏e注意關鍵信號路徑的布置和電容、電感器的選擇，以避免干擾和誤差。
