TPS6287x-Q1 是具有差分遠程感應功能的引腳對引腳 6A、9A、12A 和 15A 同步降壓直流/直流轉換器系列。對于每種額定電流，都有帶 I2C 接口的全功能器件型號和不帶 I2C 接口的有限功能器件型號。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 15A 的連續輸出電流。

這些器件可以在堆疊模式下工作，以提供更高的輸出電流或?qū)⒐β屎纳⒎稚⒌蕉鄠€(gè)器件。
*附件：tps62873-q1.pdf

TPS6287x-Q1 系列實現了增強的 DCS 控制方案，該方案支持固定頻率作的快速瞬變。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程感應功能可最大限度地提高負載點的電壓調節能力，并且該器件在所有工作條件下都能實現優于 ±1% 的直流電壓精度。

開關頻率可通過 FSEL 引腳進行電阻器選擇。開關頻率可設置為 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可通過 I2C 兼容接口快速調整，使負載的功耗適應應用的性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全
  • 提供有助于功能安全系統設計的文檔
  • 提供有助于功能安全系統設計的文檔
  • 提供有助于功能安全系統設計的文檔
• 2.7V 至 6V 輸入電壓范圍
• 6A、9A、12A 和 15A 系列引腳對引腳兼容器件
• 四個輸出電壓范圍：
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
  • 0.8V 至 3.35V，步長為 10mV
• 輸出電壓精度 ±1%
• 7mΩ 和 4.5mΩ 內部功率 MOSFET
• 可調外部補償
• 電阻器可選的啟動輸出電壓
• 電阻器可選的開關頻率
• 省電或強制 PWM作
• 高達 1MHz 的 I2C 兼容接口
• 差分遙感
• 可選的堆疊作，以提高輸出電流能力
• 熱警告和熱關斷
• 精確的使能輸入
• 有源輸出放電
• 可選的擴頻時鐘
• 帶窗口比較器的電源正常輸出
• 采用 2.55mm × 3.55mm × 1mm VQFN 封裝，側面可潤濕
• –40°C 至 150°C 結溫，TJ

參數

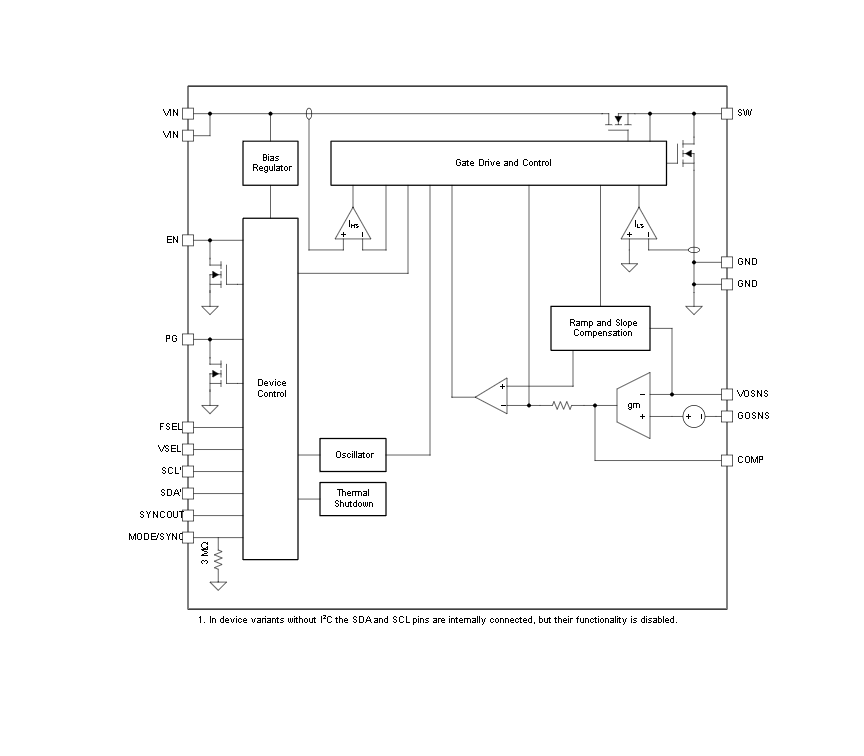

方框圖

1. 產品概述

TPS62873-Q1是一款針對汽車應用的同步降壓DC/DC轉換器，支持堆疊操作以增加輸出電流能力。它具有快速瞬態響應、高效率和多種保護功能。主要特點包括：

• ?AEC-Q100認證?：適用于汽車應用，溫度等級為-40°C至+125°C。
• ?多種電流等級?：提供6A、9A、12A和15A（TPS62873-Q1）的電流等級。
• ?寬輸入電壓范圍?：2.7V至6V。
• ?高精度輸出電壓?：±1%精度，提供多種輸出電壓范圍選擇。
• ?高效能?：集成7mΩ和4.5mΩ MOSFETs，支持高達95%的效率。
• ?I2C接口?（可選）：支持高達1MHz的通信速率，便于監控和控制。

2. 功能特性

2.1 控制與調節

• ?增強型DCS控制?：支持固定頻率操作，實現快速瞬態響應。
• ?差分遠程感測?：最大化負載點的電壓調節。
• ?可選堆疊操作?：通過堆疊多個設備來增加輸出電流或分散功耗。

2.2 保護功能

• ?過溫警告與關斷?：防止因過熱而損壞。
• ?循環過流保護?：保護轉換器免受短路和過載的影響。
• ? 欠壓鎖定（UVLO） ?：在輸入電壓過低時自動關閉輸出。
• ? 過壓保護（OVP） ?：防止輸出電壓過高。

2.3 其他特性

• ?可編程輸出電壓和開關頻率?：通過外部電阻設置。
• ?軟啟動功能?：減少啟動時的浪涌電流。
• ?電源良好（PG）輸出?：帶有窗口比較器，用于監控輸出電壓狀態。

3. 封裝與尺寸

• ?封裝類型?：2.55mm × 3.55mm × 1mm VQFN封裝，帶有濕側壁。
• ?引腳數?：16引腳。

4. 應用領域

• ?信息娛樂和儀表板?
• ? 高級駕駛輔助系統（ADAS） ?
• ?FPGA、ASIC和數字核心供電?
• ?DDR內存供電?

5. 典型應用電路

文件提供了TPS62873-Q1的典型應用電路圖，包括輸入電容、輸出電容、電感、使能引腳、反饋引腳等的連接方式。

6. 設計指南

6.1 外部元件選擇

• ?電感?：選擇適當?shù)碾姼兄狄云胶馑矐B(tài)響應和輸出紋波。
• ?輸入和輸出電容?：選擇低ESR的電容以優化性能。
• ?補償元件?：根據應用需求調整補償電阻和電容。

6.2 布局建議

• ?最小化環路面積?：減小輸入和輸出電容的環路面積，以減少電磁干擾（EMI）。
• ?熱設計?：確保良好的熱傳導路徑，避免熱集中。
• ?旁路電容?：在關鍵引腳附近放置旁路電容，以減小噪聲。

7. 文檔支持

Texas Instruments提供了詳細的數據手冊、應用筆記和參考設計，以幫助用戶更好地理解和使用TPS62873-Q1。用戶可以通過TI官網獲取最新文檔和更新通知。

8. 注意事項

• ?安全使用?：在設計時，請確保遵守所有相關的安全規范和標準。
• ?靜電防護?：在處理集成電路時，請采取適當?shù)撵o電防護措施。
