TPS544C26 4V 至 16V、35A SVID 和 I2C 同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-07 13:59 ? 次閱讀

TPS544C26 器件是一款高度集成的降壓轉換器,具有 D-CAP+ 控制拓撲,可實現快速瞬態響應。所有可編程參數均可通過 I 進行配置^2^C 接口并作為新的默認值存儲在 NVM 中,以最大限度地減少外部組件數量。這些特性使該器件非常適合空間受限的應用。

TPS544C26 器件旨在與 Intel CPU 配合使用,非常適合 Intel 服務器和 SoC 平臺中的單相、中低電流 SVID 軌。
*附件:tps544c26.pdf

過流限值 V 的故障管理和狀態報告設備上提供 OVF/UVF 和 OTF。TPS544C26 設備提供一整套遙測功能,包括 V和 IC 溫度。此外,通過外部感應電阻器提供輸入功率監控,用于板級電源管理

TPS544C26 器件是一種無鉛器件,符合 RoHS 標準,無例外。

特性

  • 用于 SVID 電源軌的單芯片電源
  • 符合 Intel VR13 SVID 標準
  • 我^2^帶有 NVM 的 C 接口,用于配置、遙測 (V/I/T) 和故障報告
  • DDR5 內存 RAPL 的輸入功率監控
  • 集成 4.0mΩ 和 1.0mΩ MOSFET,可實現 35A 的連續電流作
  • 支持外部 5V 偏置,提高效率并實現 2.7V 的最小輸入電壓
  • V可編程范圍為 0.25 V 至 3.04 V
  • 精密電壓基準和差分遠程感應,可實現高輸出精度
    • ±0.5% V容差范圍為 0°C 至 85°C TJ
    • ±1% V容差范圍為 –40°C 至 125°C TJ
  • D-CAP+ ? 控制拓撲,具有快速瞬態響應,支持所有陶瓷輸出電容器
  • 可編程內部環路補償,包括壓降
  • 可選逐周期谷值電流限制
  • 可選工作頻率 0.6 MHz 至 1.2 MHz,采用 DCM 或 FCCM作
  • 安全啟動至預偏置輸出
  • 可編程軟啟動時間,從 1 ms 到 16 ms
  • 可編程軟停止時間,從 0.5 ms 到 4 ms
  • 漏極開路電源正常輸出 (VRRDY) 和災難性故障指示器 (CAT_FAULT#)
  • 可編程過流、過壓、欠壓、過熱保護
  • 5 mm × 6 mm、37 引腳 WQFN-FCRLF 封裝
  • TPS548C26非 SVID/I^2^采用相同封裝的 C 模擬轉換器即將推出

參數

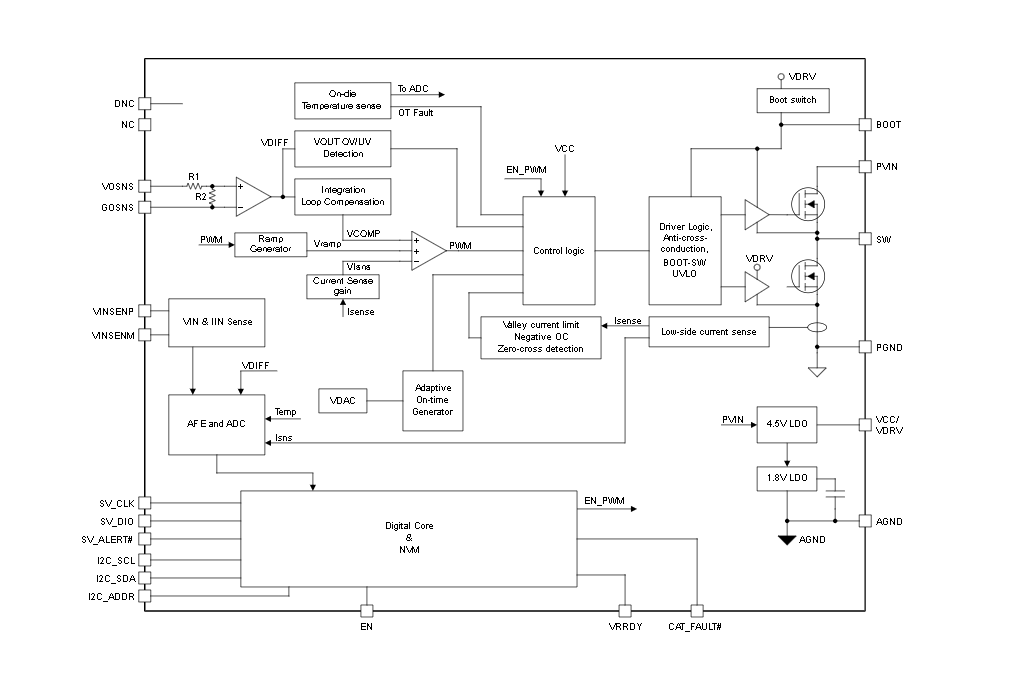

方框圖


1. 產品概述

TPS544C26是一款高度集成的同步降壓轉換器,專為4V至16V輸入電壓范圍設計,提供高達35A的連續輸出電流。該轉換器集成了D-CAP+控制拓撲,支持快速瞬態響應,并適用于空間受限的應用。其主要特點包括:

  • ?高集成度?:內置4.0mΩ和1.0mΩ MOSFETs
  • ?寬輸入電壓范圍?:4V至16V。
  • ?高精度輸出?:輸出電壓精度±0.5%(0°C至85°C),±1%(-40°C至125°C)。
  • ?多種保護功能?:包括過流、過壓、欠壓和過熱保護。
  • ?I2C接口?:支持配置、遙測和故障報告。

2. 功能特性

2.1 控制與拓撲

  • ?D-CAP+控制拓撲?:支持快速瞬態響應,適用于所有陶瓷輸出電容器。
  • ?可編程內部環路補償?:包括下垂功能,支持各種應用需求。
  • ?多種工作模式?:支持FCCM和DCM操作模式,可選擇操作頻率從0.6MHz至1.2MHz。

2.2 保護與監測

  • ?全面的保護機制?:包括過流限制、過壓/欠壓保護、過溫保護等。
  • ?CATASTROPHIC FAULT#輸出?:指示潛在的災難性電源故障。
  • ?VR READY輸出?:指示轉換器已準備好接受SVID命令。

2.3 靈活性與可配置性

  • ?可編程軟啟動和軟停止時間?:支持平滑的啟動和停止過程。
  • ?動態電壓調整?:支持快速電壓調整,以滿足瞬態負載需求。
  • ?I2C和SVID接口?:提供靈活的配置和監控選項。

3. 應用領域

  • ?服務器和云計算POLs?
  • ?Intel VR13 SVID兼容應用?
  • ?網絡接口卡?
  • ?DDR5內存RAPL輸入電源監測?

4. 典型應用電路

文件提供了TPS544C26的典型應用電路圖,展示了如何將TPS544C26與輸入電容、輸出電容、電感、電流感應電阻等外部元件連接,以構建完整的降壓轉換電路。

5. 設計指南

5.1 外部元件選擇

  • ?電感?:根據應用需求選擇合適的電感值,以平衡輸出紋波和瞬態響應。
  • ?輸入和輸出電容?:推薦使用低ESR的陶瓷電容,以優化性能并減少噪聲。
  • ?電流感應電阻?:用于輸入電流監測,需根據設計需求選擇合適的電阻值。

5.2 布局與散熱

  • ?布局建議?:將輸入電容、輸出電容和電感盡可能靠近TPS544C26放置,以減小環路面積和降低EMI。
  • ?散熱設計?:考慮TPS544C26的熱耗散,并確保足夠的散熱措施,以防止過熱。

6. 文檔支持

Texas Instruments提供了詳細的數據手冊、應用筆記和其他支持資源,以幫助用戶更好地理解和使用TPS544C26。用戶可以通過TI官網獲取這些資源。

7. 注意事項

  • ?靜電防護?:在處理TPS544C26時,請采取適當的靜電防護措施,以避免靜電損壞。
  • ?熱設計?:在設計時,請充分考慮TPS544C26的熱耗散特性,并確保系統的熱穩定性。
