概述
MAX3250為3.0V至5.5V供電、±50V隔離的EIA/TIA-232和V.28/V.24通信接口芯片，可提供高速數據傳輸。MAX3250為雙管芯器件，允許RS-232側與邏輯側(ISOCOM與GND)存在±50V的壓差，這一特性使其能夠工作在具有高共模電壓的噪音環境下。如果RS-232線路由于偶然因素被短接到+24V或±48V電源，該特性能夠避免芯片損壞。

MAX3250邏輯側采用3V至5.5V的單電源供電，利用外部±100V的電容將電源從邏輯側傳遞到隔離側。

MAX3250含有兩個接收器(Rx)和兩個驅動器(Tx)，在保證RS-232輸出電平的前提下，確保數據速率達250kbps。收發器采用專有的低壓差發送輸出級，采用3V至5.5V供電時，利用雙電荷泵結構提供真正的RS-232性能。/FAULT漏極開路輸出在任何一路RS-232輸入出現過高的隔離端電壓時產生報警信號，這個輸出可以驅動一個報警LED或由處理器監視，以防芯片運行在這種條件下。關斷模式下接收器輸出為高阻態，允許多個接口(IrDA、RS-232、RS-485)連接到同一個UART。

MAX3250提供節省空間的28引腳SSOP封裝。
數據表：*附件：MAX3250 ±50V隔離、3.0V至5.5V供電、250kbps、2 Tx 2 Rx、RS-232收發器技術手冊.pdf

應用

• 診斷端口
• 工業控制
• PC至路由器連接
• 銷售終端機(POS)裝置
• 可編程邏輯控制器
• 電信設備

特性

• ±50V隔離
• 關斷模式下電源電流為20μA
• 確保250kbps的數據速率
• /FAULT輸出
• 關斷模式下發射器與接收器的輸出為高阻態
• 提供節省空間的SSOP封裝
• 無需電感/變壓器，簡化了EMI兼容性問題
• 光隔離收發器的低成本替代產品
• 電源電壓低至3.0V時仍滿足EIA/TIA-232標準

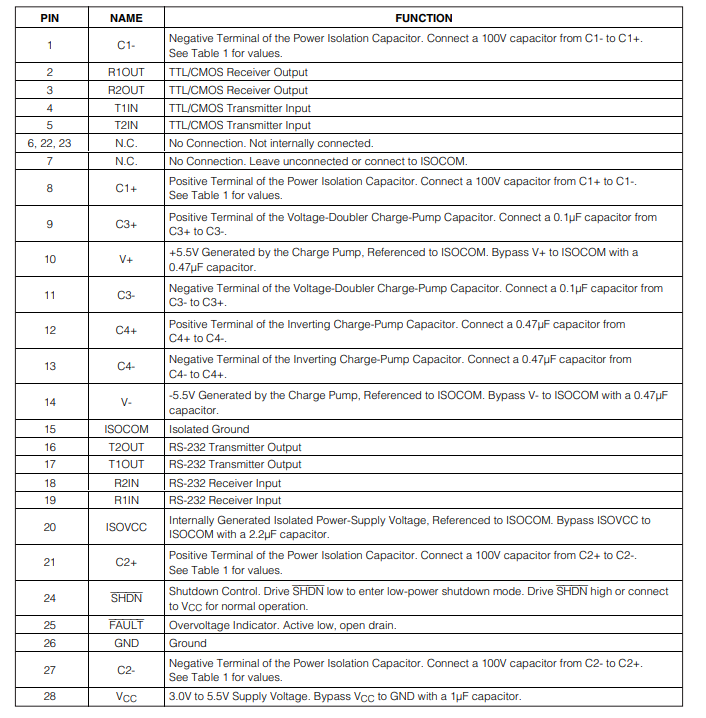

引腳配置描述

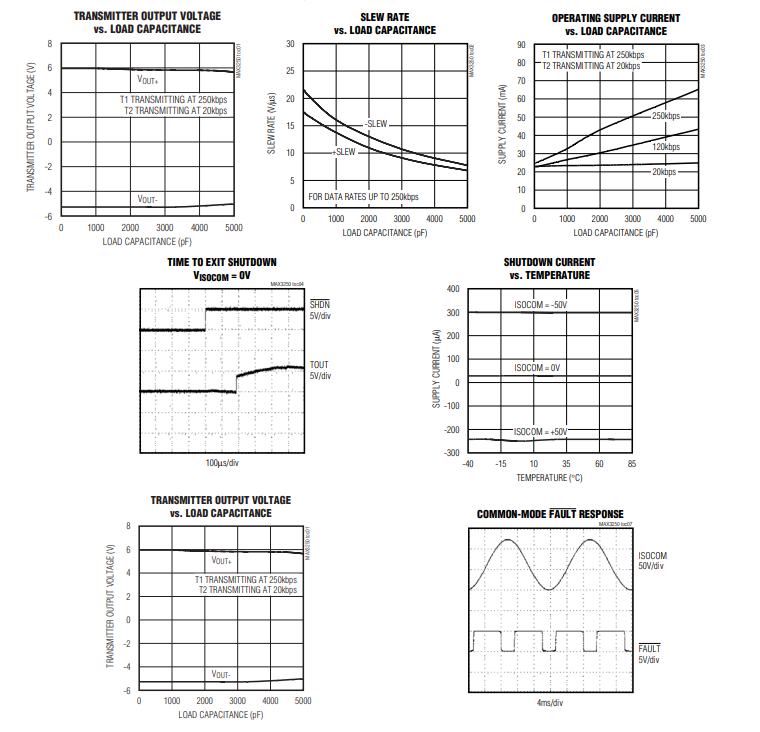

典型操作特性

應用信息

功率隔離電容

電容C1和C2的值對器件的正常運行至關重要。對于4.5V至5.5V的電壓，這些電容應為0.047μF；對于3.0V至3.6V的電壓，應為0.47μF。電容值過小會導致隔離側的電源電壓不足。過大的值則不建議使用。

電容C9用于為控制器提供交流反饋，以確保其正常運行。需將AC C9從ISOCOM連接到地（GND）。

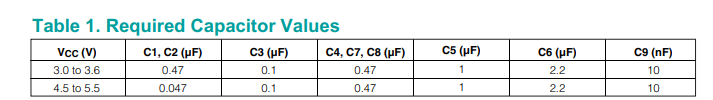

C1、C2和C9的值決定了本地地與隔離地之間電壓差的最大頻率和幅值。表1列出了合適的電容值。

應用信息

功率隔離電容

為實現完整的隔離能力，C1、C2和C9應額定為100V或更高電壓，并且應為X7R或X5R類型的金屬化薄膜電介質。應避免使用Y5V和Z5U電介質，因?yàn)樗鼈兊碾妷汉蜏囟认禂?shù)會使其功率傳輸能力不足。

電荷泵和旁路電容

電容C3 - C8應為X7R或X5R類型電介質。它們的額定電壓需要達到10V或更高。

布局信息

由于MAX3250適用于需要±50V隔離的系統，因此在元件布局方面需要進行一些考慮。

一個20mil的空氣間隙應將邏輯側和隔離的RS - 232側隔開，穿過MAX3250的NC引腳（引腳編號為6、7、22和23）。唯一穿過該空氣間隙的元件應為C1、C2和C9，它們都應至少具有100V的額定電壓。

所有電容應盡可能靠近MAX3250放置。

ISOCOM與邏輯地（GND）之間的最大電壓

ISOCOM和邏輯地之間施加的隔離電壓和頻率可能會在ISOCOV、V +、V - 以及極端情況下在VCC上引起紋波。因此，建議將隔離電壓和頻率限制在“典型工作特性”中列出的值范圍內。

在測試最大額定隔離電壓時，應在任何隔離測試電壓中串聯插入一個1kΩ、1/4W的電阻。超過最大隔離電壓和頻率的值（見“典型工作特性”）可能會觸發內部ESD保護器件中的保持電流，如果±80V的隔離限制被超出。在正常應用中不應使用該電阻。

退出關斷模式時的發送器輸出

圖3展示了退出關斷模式時的兩個發送器輸出。當它們變?yōu)榧せ顮顟B(tài)時，兩個發送器輸出成為相反的RS - 232電平（一個發送器輸出為高電平，另一個為低電平）。每個發送器輸出與3kΩ并聯2500pF的負載相連。當從關斷模式啟用時，發送器輸出會出現可接受的振鈴，因?yàn)樗鼈儍H在V - 幅值超過約 - 3V時才會啟用。 （圖3因未顯示，保留圖注“Figure 3”相關表述 ）

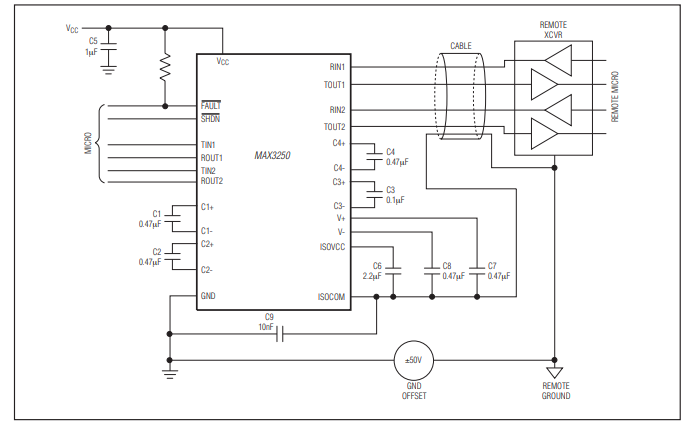

應用電路
