概述
MAX3535E/MXL1535E是隔離型RS-485/RS-422全雙工收發器,為RS-485/RS-422側和處理器或控制邏輯側提供2500VRMS的電隔離。當相互隔離的兩側共模電壓(例如,地電勢)差很大時,這些器件可以實現隔離兩側的快速、1000kbps通信。隔離通過集成的高壓電容實現。MAX3535E/MXL1535E還具有420kHz變壓器驅動器,可以利用一個外部變壓器將電源轉換到RS-485側。
數據表:*附件:MAX3535E MXL1535E +3V至+5V、提供2500VRMS隔離的RS-485 RS-422收發器技術手冊.pdf
MAX3535E/MXL1535E包括一路差分驅動器、接收器、用來發送RS-485信號和產生隔離兩側(包括隔離電容)控制信號的內部電路。MAX3535E/MXL1535E RS-485接收器為1/8單位負載,在同一條總線上最多可以掛接256個器件。
MAX3535E/MXL1535E具有失效保護電路。驅動器輸出和接收器輸入端具有±15kV靜電放電(ESD)保護,符合人體模型(HBM)規范。
MAX3535E/MXL1535E具有驅動器擺率選擇功能,可以減小電磁干擾(EMI)并降低反射。驅動器輸出具有短路和過壓保護。其他功能包括:熱插拔功能和隔離故障檢測。
MAX3535E采用+3V至+5.5V單電源供電。MAX3535E次級電源范圍的改善允許使用降壓變壓器提供+5V操作,大大降低了功耗。MXL1535E采用+4.5V至+5.5V單電源供電。MXL1535E是LTC1535功能/引腳兼容的改進版本。MAX3535E/MXL1535E有兩種溫度范圍:0°C至+70°C商用級溫度范圍和-40°C至+85°C擴展級溫度范圍。
應用
特性
- 用片上高壓電容提供2500V
RMS的RS-485總線隔離 - 1000kbps全雙工RS-485/RS-422通信
- +3V至+5.5V電源電壓范圍(MAX3535E)
- +4.5V至+5.5V電源電壓范圍(MXL1535E)
- 1/8單位負載接收器,允許總線上掛接256個器件
- 提供HBM ±15kV ESD保護
- 擺率限制可由引腳選擇,控制EMI
- 具有熱插拔保護的驅動器使能輸入
- 欠壓鎖存
- 隔離故障檢測
- 短路保護
- 熱關斷
- 接收器輸入具有開路與短路失效保護

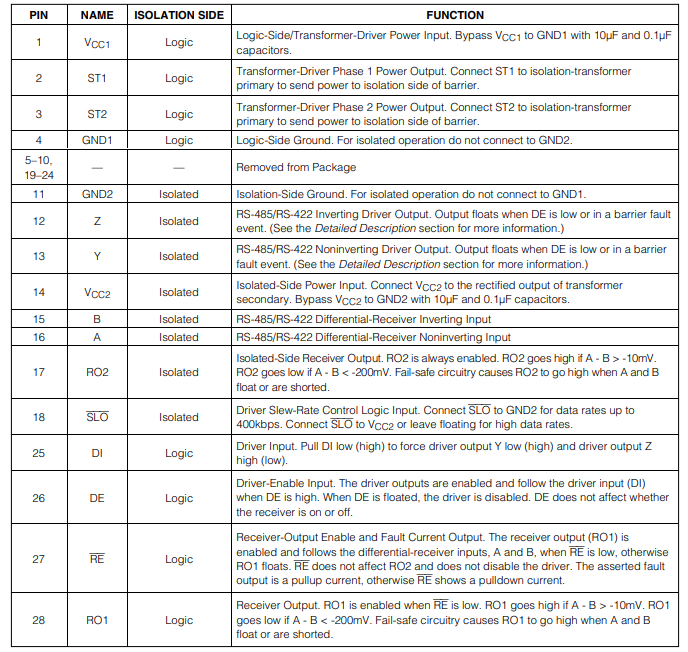

引腳配置描述

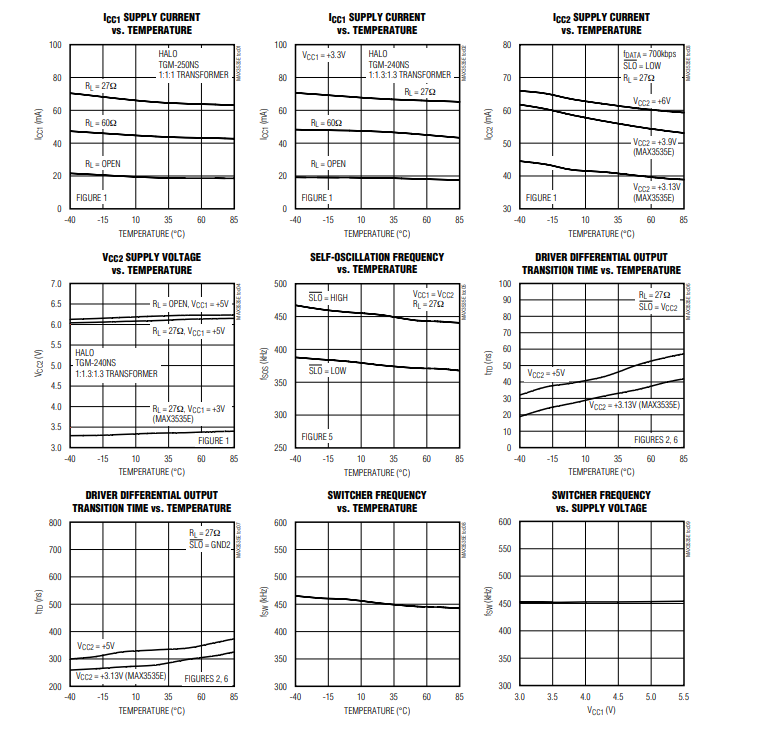

典型操作特性
典型應用

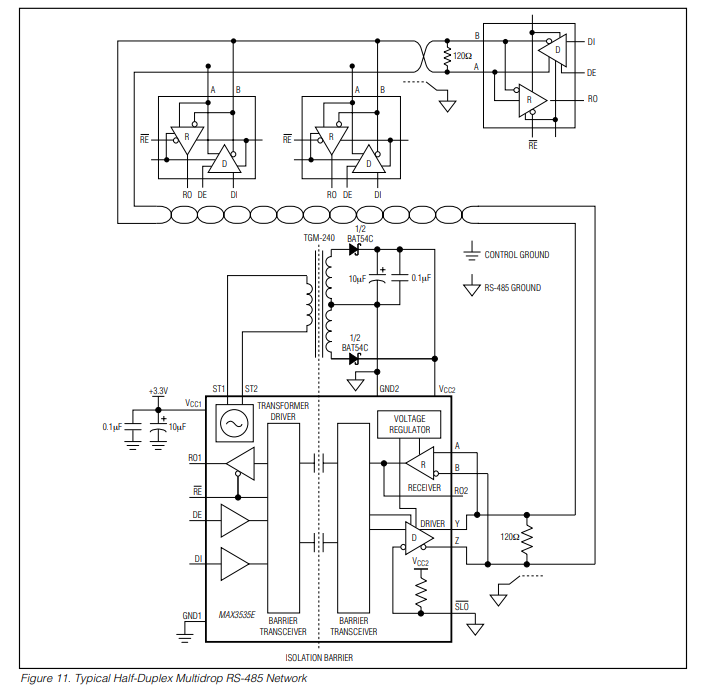

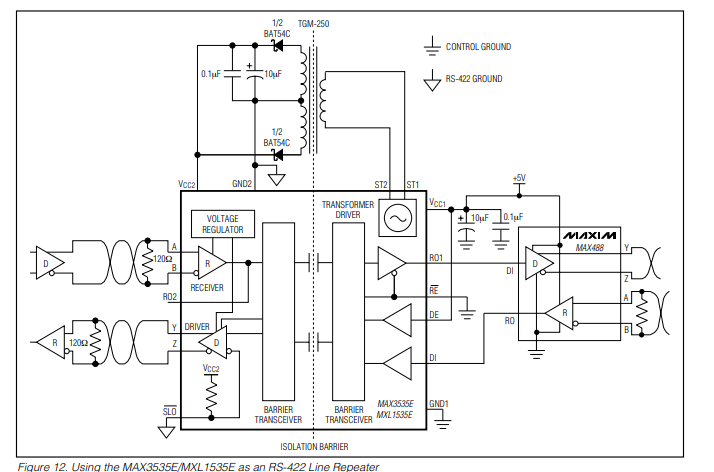

MAX3353E/MXL1535E收發器便于在多點網絡應用電路上進行雙向數據通信。圖11展示了一個典型的RS - 485傳輸線路。圖12展示了MAX3353E/MXL1535E用作線路中繼器,中繼器之間的電纜長度超過4000英尺。為最大程度減少反射,在傳輸線路兩端以其特性阻抗端接線路。盡量縮短主線的分支長度 。
-
