概述
ADM2486差分總線收發器是一款集成式電流隔離器件，適用于多點總線傳輸線路的雙向數據通信。它針對平衡傳輸線路而設計，符合ANSI EIA/TIA-485-A和ISO 8482:1987(E)標準。

該器件采用ADI公司的iCoupler ^?^ 技術，將三通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。器件邏輯端采用5 V或3 V電源供電，總線端則采用隔離式5 V電源供電。

ADM2486驅動器具有高電平有效使能特性。驅動器差分輸出與接收器差分輸入內部相連，形成差分輸入/輸出端口；當驅動器禁用時，或者當VDD1或VDD2 = 0 V時，該端口向總線提供極小的負載。該器件還具有高電平有效接收器禁用特性，可使接收器輸出進入高阻抗狀態。

該器件具有限流和熱關斷特性，可防止發生輸出短路以及總線競爭導致功耗過大的情況。額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC封裝。
數據表：*附件：ADM2486 2.5 kV信號隔離、高速(20 Mbps)、半雙工RS-485收發器技術手冊.pdf

應用

• 隔離式RS-485/RS-422接口
• PROFIBUS網絡
• 工業現場網絡
• 多點數據傳輸系統

特性

• 半雙工、隔離式RS-485收發器
• PROFIBUS ^?^ 兼容
• 符合ANSI EIA/TIA 485-A與ISO 8482: 1987(E)標準
• 數據速率：20 Mbps
• 5 V或3 V工作電壓(V DD1 )
• 高共模瞬變抗擾度： >25 kV/μs
• 隔離DE狀態輸出
• 接收器開路故障安全設計
• 熱關斷保護
• 總線支持50個節點
• 安全和法規認證
  • UL認證：—1分鐘2500 Vrms，符合UL 1577標準
  • CSA元件驗收通知#5A
    • IEC 609501 800 Vrms（基本），400 Vrms（加強）
  • VDE合格證書
    • DIN V VDE 0884-10 (VDE V 0884-10)：2006-12
    • VIORM = 560 V峰值
• 工作溫度范圍： ?40°C至+85°C
• 16引腳寬體SOIC封裝

框圖

引腳配置描述

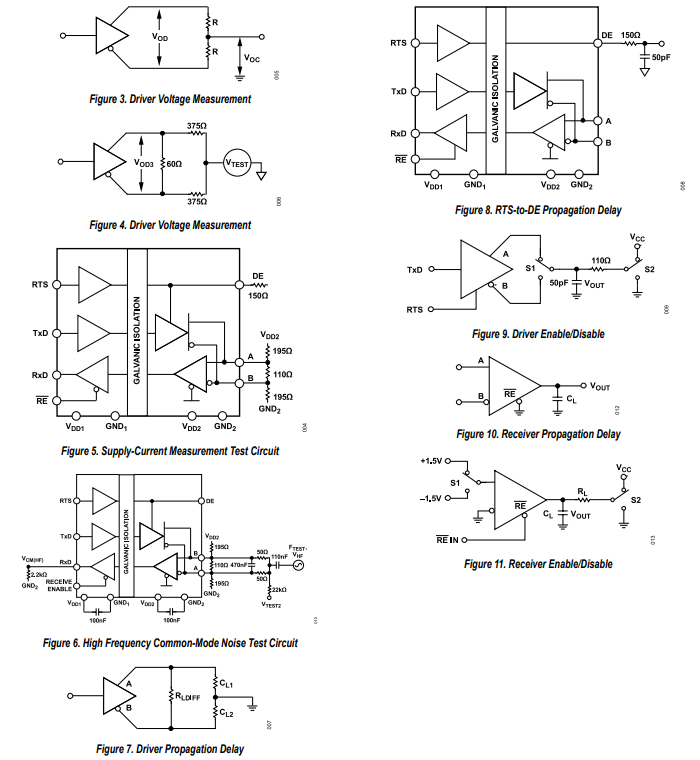

測試電路

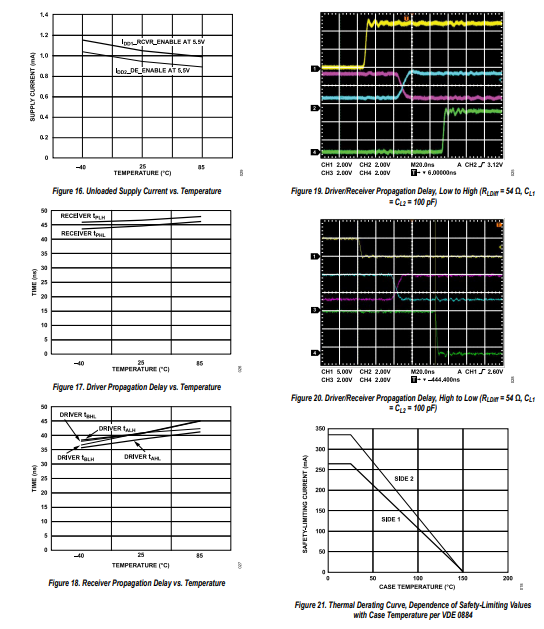

典型性能特征

應用信息

印刷電路板布局

ADM2486隔離型RS - 485收發器的邏輯接口無需外部接口電路。強烈建議對輸入和輸出電源引腳進行電源旁路（見圖29）。旁路電容最便于連接在引腳1和引腳2（針對VDD1）以及引腳15和引腳16（針對VDD2）之間。電容值應在0.01μF至0.1μF之間。電容兩端以及輸入電源引腳的總引線路徑長度不應超過20mm。也應考慮在引腳1與引腳8之間以及引腳9與引腳16之間進行旁路，除非封裝兩側的接地對靠近封裝連接。

在涉及高共模瞬變的應用中，應注意確保跨隔離柵的電路板耦合最小化。此外，電路板布局應設計為使任何發生的耦合對給定組件側的所有引腳產生均勻影響。未能做到這一點可能會導致引腳之間的電壓差超過器件的絕對最大額定值，進而導致閂鎖或永久性損壞。

電源有效輸入

為避免因VDD1上緩慢的上電和掉電瞬變（>100μs/V）在A和B輸出端產生的毛刺，該器件設有一個電源有效（PV）數字輸入。在VDD1超過2.0V之前，該引腳應保持低電平。當VDD1大于2.0V時，該引腳應變為高電平。相反，在掉電時，應在VDD1降至2.0V之前將PV引腳拉低（見圖30）。

若PV引腳由開漏輸出驅動，建議的上拉電阻值為10kΩ，旁路電容為100pF（用于抗噪聲，見圖31）。

電源有效輸入可由系統復位電路的輸出驅動，例如ADM809Z，其閾值電壓為2.32V。

隔離電源電路

ADM2486需要一個能提供5V電壓、最大約75mA（該電流取決于數據速率和所使用的終端電阻）的隔離電源，需連接在VDD2和GND2引腳之間。

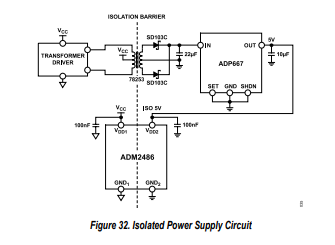

帶中心抽頭變壓器和低壓差穩壓器（LDO）的變壓器驅動電路可用于生成隔離的5V電源，如圖32所示。帶中心抽頭的變壓器為5V隔離電源提供電氣隔離。變壓器的初級繞組由一對相位相差180°的方波激勵。一對肖特基二極管和一個濾波電容用于從次級繞組產生整流信號。ADP667線性穩壓器為ADM2486的總線側電路（VDD2）提供穩壓5V電源 。
