概述
ADuM3123是一款4.0 A隔離式單通道驅動器，采用ADI的iCoupler ^?^ 技術提供精密解決方案。 ADuM3123提供3000 V rms隔離，采用窄體8引腳SOIC封裝。 這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。

ADuM3123采用3.0 V至5.5 V電源電壓工作，可與低壓系統兼容。 與采用高壓電平轉換方法的柵極驅動器相比，ADuM3123的輸入與輸出之間具有真電流隔離優勢。 輸出相對輸入的連續工作電壓高達380 V rms。

因此，ADuM3123可以在很寬的正或負切換電壓范圍內，可靠地控制IGBT/MOSFET配置的開關特性。
數據表：*附件：ADUM3123隔離式精密柵極驅動器，4A輸出技術手冊.pdf

應用

• 開關電源
• 隔離式IGBT/MOSFET柵極驅動器
• 工業逆變器

特性

• 峰值輸出電流：4.0 A
• 隔離式工作電壓
  副邊至輸入端： 537 V
• 高工作頻率： 1 MHz（最大值）
• 3.3 V至5 V輸入邏輯
• 4.5V至18 V輸出驅動
• UVLO：2.5 V VDD1
• 精密時序特性
  隔離器和驅動器傳播延遲：64 ns（最大值）
• CMOS輸入邏輯電平
• 高共模瞬變抗擾度： >25 kV/μs
• 工作結溫高達： 125°C
• 默認低電平輸出
• 8引腳窄體SOIC封裝

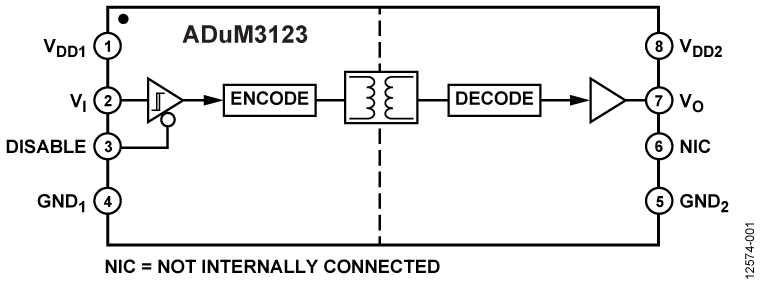

框圖

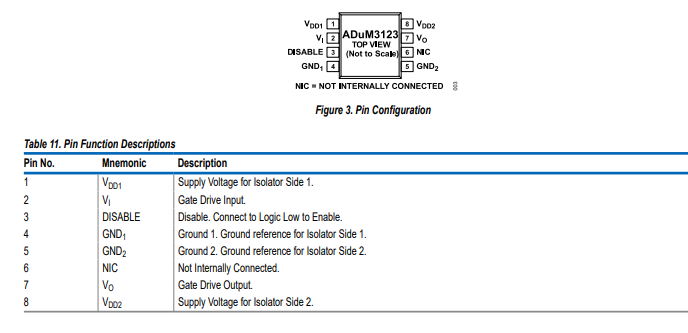

引腳配置描述

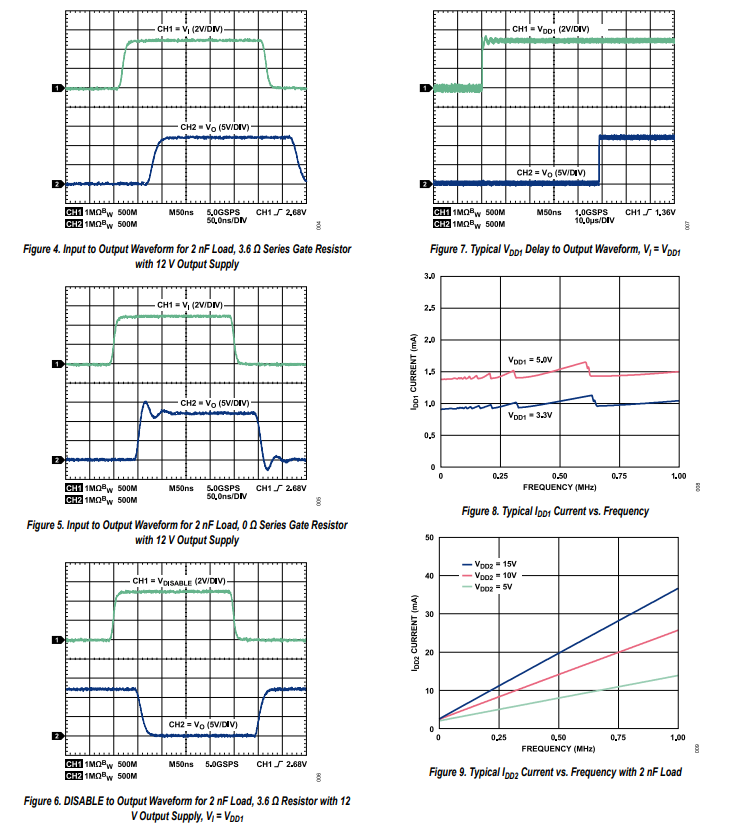

典型性能特征

應用信息

印刷電路板（PCB）布局

ADuM1323數字隔離器的邏輯接口、電源及外部接口電路無需外部功率器件。強烈建議在輸入和輸出電源引腳處進行電源去耦，以實現良好的高頻性能。去耦電容值推薦在0.01μF至0.1μF之間，為電源提供高電容值通路。

此外，在輸出電源引腳（VDD1和VDD2）上，建議連接一個10μF的鉭電容或陶瓷電容，以在驅動ADuM1323輸出時，為對柵極電容充電所需的瞬時電流提供電荷。當開關瞬態期間對柵極電容充電時，由于電容的使用，輸出電壓降會降低。在輸出電源引腳上使用去耦電容可減少電壓降。輸出電源引腳的去耦電容應放置在盡可能靠近較小的20引腳封裝的輸入或輸出電源引腳處，以獲得最佳性能。

傳播延遲相關參數

傳播延遲是描述邏輯信號在ADuM1323組件中傳輸所需時間的參數。傳播延遲規格通常定義為從輸入邏輯信號的上升沿（見圖17）到輸出邏輯信號的相應上升沿的時間，即從輸入邏輯閾值VIH的10%上升點到輸出邏輯閾值VOL的50%上升點的時間。同樣，下降傳播延遲tPHL定義為從輸入邏輯信號的下降沿（輸入邏輯閾值VIL的90%下降點）到輸出邏輯信號的下降沿（輸出邏輯閾值VOH的50%下降點）的時間。上升和下降時間與VCC電源電壓無關。傳播延遲的額定值是典型值，該行業標準適用于柵極驅動器。

傳播延遲偏差是指在相同條件下，多個ADuM1323組件之間傳播延遲的最大差異量。

#熱限制和開關負載特性

對于隔離式柵極驅動器，輸入和輸出電路之間需要電氣隔離，這使得無法使用單個熱通路器件，因此熱量主要通過封裝耗散。

有效負載電容、外部串聯電阻、開關頻率、工作電壓和占空比決定了主要的功耗。要計算每個通道內的功耗，請使用以下公式：

其中：

• C_{EFF} 是負載的有效電容。
• V_{DD2} 是次級側電源電壓。
• f_{SW} 是開關頻率。
• R_{GATE} 是ADuM1323的開關電阻（R_{GATE}：R_{P}、R_{N}）。
• R_{DS(ON)} 是外部柵極電阻。

要找到結溫相對于環境溫度的值，需將總功耗乘以theta_{JA}（熱阻，即從結到環境的熱阻），然后加上環境溫度，即可得到內部結溫。

每個ADuM1323隔離器輸出都有熱關斷保護功能。該功能通常在結溫達到約150°C時觸發，此時保險絲功能啟動，輸出切換到低電平。當結溫從關斷值下降約10°C時，輸出恢復。

輸出負載特性

ADuM1323輸出信號決定了輸出的特性，其輸出級本質上是一個N溝道MOSFET。柵極驅動器負載響應可使用典型的MOSFET模型進行建模，其中包含由于PCB走線（R_{TRACE}）、串聯柵極電阻（R_{GATE}）和柵極到源極電容（C_{GS}）導致的阻抗，如圖18所示。

R_{GATE} 是ADuM1323內部驅動器輸出的開關電阻（典型值：上拉為0.95Ω，下拉為0.6Ω），R_{SERIES} 是MOSFET柵極資源的外部串聯電阻（典型值：N溝道MOSFET需要約2.2Ω的柵極電阻來限制柵極電流，典型值為1 A的柵極電流對應約4 nF的柵極到源極電容 ） 。
