優勢和特點

• 峰值輸出電流：4.0 A
• 隔離式工作電壓
  副邊至輸入端： 537 V
• 高工作頻率： 1 MHz（最大值）
• 3.3 V至5 V輸入邏輯
• 4.5V至18 V輸出驅動
• UVLO：2.5 V V_DD1?
• 精密時序特性
  隔離器和驅動器傳播延遲：64 ns（最大值）
• CMOS輸入邏輯電平
• 高共模瞬變抗擾度： >25 kV/μs
• 工作結溫高達： 125°C
• 默認低電平輸出

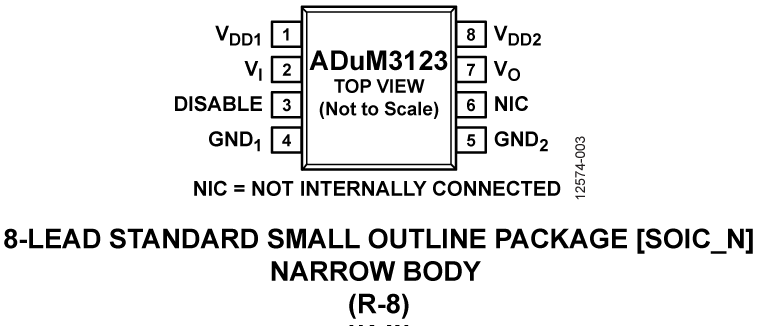

• 8引腳窄體SOIC封裝
• 欲了解更多特性，請參考數據手冊

產品詳情

ADuM3123是一款4.0 A隔離式單通道驅動器，采用ADI的iCoupler?技術提供精密解決方案。 ADuM3123提供3000 V rms隔離，采用窄體8引腳SOIC封裝。 這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。

ADuM3123采用3.0 V至5.5 V電源電壓工作，可與低壓系統兼容。 與采用高壓電平轉換方法的柵極驅動器相比，ADuM3123的輸入與輸出之間具有真電流隔離優勢。 輸出相對輸入的連續工作電壓高達380 V rms。

因此，ADuM3123可以在很寬的正或負切換電壓范圍內，可靠地控制IGBT/MOSFET配置的開關特性。

• 開關電源
• 隔離式IGBT/MOSFET柵極驅動器
• 工業逆變器

方框圖
