TPS543A26 是一款高效 18V、16A 同步降壓轉換器，采用內部補償?shù)墓潭l率高級電流模式 （ACM） 控制架構，雖然始終在 FCCM 下工作，但可產生 0.5V 至 7V 的輸出電壓。該器件能夠在高達 2.2MHz 的開關頻率下工作時提供高效率，使該器件成為需要小尺寸解決方案的設計的絕佳選擇。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz，并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、雙線遠程感應、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。

TPS543A26采用小型 2.5mm × 4.5mm HotRod? WQFN-FCRLF 封裝。
*附件：tps543a26.pdf

特性

• 固定頻率、內部補償、高級電流模式 （ACM） 控制
• 集成 6.5mΩ 和 2mΩ MOSFET
• 4V 至 18V 輸入電壓范圍
• 0.5V 至 7V 輸出電壓范圍
• 真差分遠程感應放大器 （RSA）
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 5 種可選開關頻率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
• 可同步至外部時鐘
• 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
• 1ms、2ms、4ms 和 8ms 可選軟啟動時間
• 單調啟動至預偏置輸出
• 可選電流限制，支持 16A 和 12A作
• 啟用，具有可調輸入欠壓鎖定
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• –40°C 至 150°C 工作結溫
• 2.5mm × 4.5mm、17 引腳 WQFN-HR 封裝，間距為 0.5mm
• 無鉛（符合 RoHS 標準）
• 引腳與 TPS543B22 和 TPS543A22 兼容
• 采用熱增強型封裝TPS543B25T（兼容直接插入型）
• 提供 SIMPLIS 型號

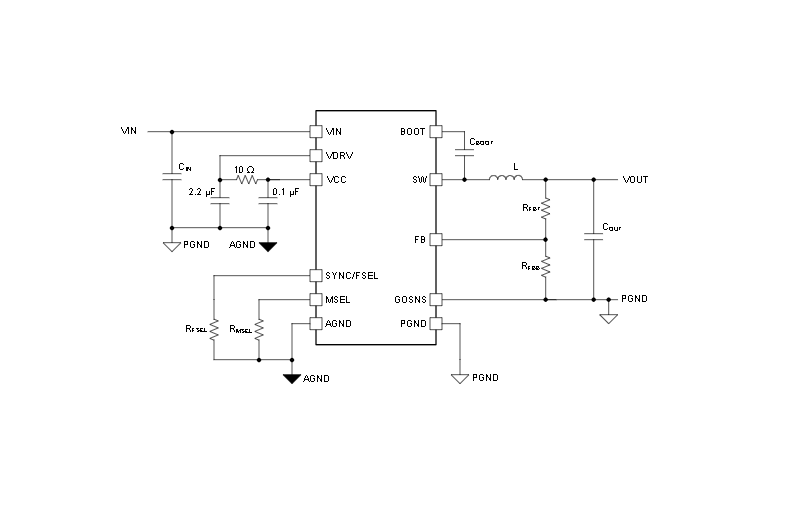

參數

方框圖

概述

TPS543A26 是一款高效率、同步降壓轉換器，支持 4V 至 18V 的輸入電壓范圍，最大輸出電流可達 16A。該轉換器采用內部補償?shù)墓潭l率高級電流模式（ACM）控制，適用于無線和有線通信基礎設施設備、光學和光纖網絡、測試測量儀器以及醫療和健康護理設備等領域。

關鍵特性

• ?高級電流模式控制?：采用固定頻率高級電流模式控制，無需外部補償，簡化設計。
• ?寬輸入電壓范圍?：支持 4V 至 18V 的輸入電壓，適應多種電源環境。
• ?高精度輸出電壓?：提供 0.5V 至 7V 的可調節輸出電壓，精度達 ±0.5%。
• ?多種保護功能?：包括輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護，確保設備安全穩定運行。
• ?靈活的配置選項?：包括可選的 PWM 斜坡、開關頻率、軟啟動時間、電流限制等，滿足不同應用需求。
• ?差分遠程感測?：通過差分遠程感測放大器，提高負載點電壓調節精度。
• ?熱增強型封裝?：提供熱增強型封裝選項，提高散熱性能。

應用領域

• 無線和有線通信基礎設施設備
• 光學和光纖網絡
• 測試測量?jī)x器
• 醫療和健康護理設備

功能描述

• ?內部補償?：采用內部補償網絡，無需外部補償元件，簡化電路設計。
• ?高級電流模式控制?：通過內部斜坡生成網絡模擬電感電流信息，提高噪聲免疫力和信號質量。
• ?差分遠程感測?：通過差分遠程感測放大器，準確監測負載點電壓，提高調節精度。
• ?多種保護機制?：內置多種保護電路，確保設備在各種異常條件下都能安全穩定運行。
• ?靈活的配置選項?：用戶可以通過調整外部電阻等元件，靈活配置 PWM 斜坡、開關頻率、軟啟動時間等參數。

設計指南

• ?電感選擇?：根據應用需求和瞬態響應要求選擇合適的電感值。
• ?輸出電容選擇?：選擇低 ESR 的陶瓷電容作為輸出電容，以減小輸出紋波和提高瞬態響應。
• ?布局布線?：遵循 TI 提供的布局布線指南，確保關鍵信號路徑的完整性和穩定性。特別注意輸入電容、輸出電容和電感器的布置，以及遠程感測線路的隔離。
• ?熱設計?：在高功率應用中，注意散熱設計，確保設備在允許的工作溫度范圍內運行。

文檔支持

• 提供了詳細的數據手冊和應用指南，包括電氣特性、功能描述、應用實現方法和布局布線建議等。
• 用戶可以通過 TI 的 WEBENCH Power Designer 工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案，方便用戶解決設計過程中的問題。

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請?zhí)貏e注意關鍵信號路徑的布置和遠程感測線路的隔離，以避免干擾和誤差。
• 在將設計投入生產之前，請進行充分的驗證和測試，以確保系統的穩定性和可靠性。
