TPS543B25 是一款高效 18V、25A 同步降壓轉換器,采用內部補償、固定頻率高級電流模式 (ACM) 控制架構,始終在 FCCM 下工作,可產生 0.5V 至 7V 的輸出電壓。該器件能夠在高達 2.2MHz 的開關頻率下工作時提供高效率,使該器件成為需要小尺寸解決方案的設計的絕佳選擇。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz,并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、雙線遠程感應、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。
*附件:tps543b25.pdf
TPS543B25采用小型 2.5mm × 4.5mm HotRod? WQFN-FCRLF 封裝。
特性
- 固定頻率、內部補償、高級電流模式 (ACM) 控制
- 集成 6.5mΩ 和 2mΩ MOSFET
- 4V 至 18V 輸入電壓范圍
- 0.5V 至 7V 輸出電壓范圍
- 真差分遠程感應放大器 (RSA)
- 三個可選的 PWM 斜坡選項,以優化控制回路性能
- 5 種可選開關頻率:500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
- 可同步至外部時鐘
- 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
- 1ms、2ms、4ms 和 8ms 可選軟啟動時間
- 單調啟動至預偏置輸出
- 可選電流限制,支持 25A 和 20A作
- 啟用,具有可調輸入欠壓鎖定
- 電源正常輸出監視器
- 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
- –40°C 至 150°C 工作結溫
- 2.5mm × 4.5mm、17 引腳 WQFN-HR 封裝,間距為 0.5mm
- 無鉛(符合 RoHS 標準)
- 引腳與 20A - TPS543B22、16A - TPS543A26 和 12A - TPS543A22
- 采用熱增強型封裝TPS543B25T(兼容直接插入型)
- 提供 SIMPLIS 型號
參數
方框圖

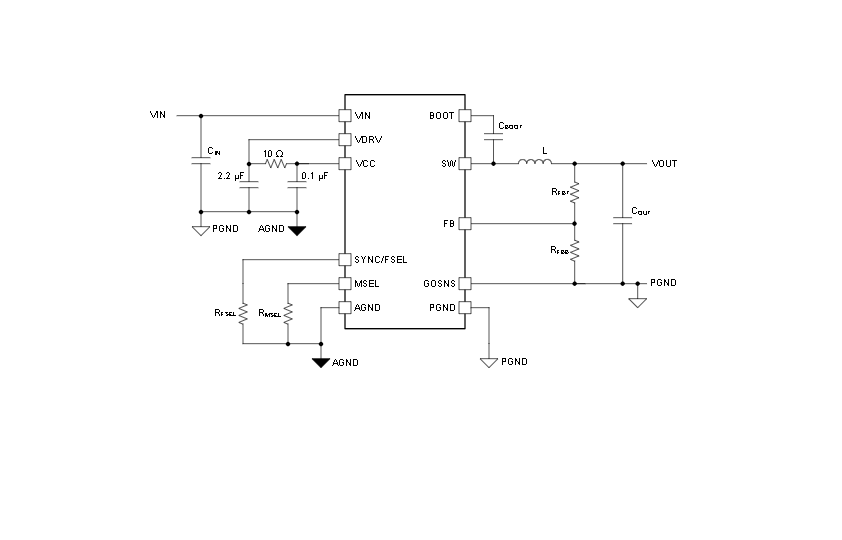

1. 產品概述
TPS543B25是一款高效率、同步降壓轉換器,專為4V至18V輸入電壓范圍設計,提供高達25A的輸出電流。它采用固定頻率、內部補償的高級電流模式(ACM)控制,集成了6.5mΩ和2mΩ的MOSFETs,適用于無線和有線通信基礎設施設備、光纖網絡、測試和測量設備以及醫療和保健設備等高功率需求的應用場景。
2. 主要特性
- ?高效率?:采用同步整流和高級電流模式控制,提供卓越的轉換效率。
- ?高輸出電流?:最大輸出電流可達25A,滿足高功率需求。
- ?寬輸入電壓范圍?:支持4V至18V的輸入電壓,適用于多種應用場景。
- ?內部補償?:采用固定頻率、內部補償的高級電流模式控制,簡化設計過程。
- ?多種保護功能?:包括輸出過壓、欠壓、輸入欠壓、過流和過熱保護,確保系統穩定運行。
- ?可選開關頻率?:提供五種可選的開關頻率(500kHz、750kHz、1MHz、1.5MHz和2.2MHz),可根據應用需求進行優化。
- ?遠程感測?:支持真差分遠程感測放大器,提高輸出電壓的精度和穩定性。
3. 應用領域
- 無線和有線通信基礎設施設備
- 光纖網絡
- 測試和測量設備
- 醫療和保健設備
4. 功能描述
- ?高級電流模式控制?:提供穩定的靜態和瞬態性能,無需復雜的外部補償設計。
- ?遠程感測放大器?:通過真差分遠程感測放大器,提高輸出電壓的精度。
- ?軟啟動?:提供可選的軟啟動時間(1ms、2ms、4ms和8ms),減少啟動時的過沖電流。
- ?可編程電流限制?:支持25A和20A兩種電流限制模式,可根據應用需求進行選擇。
- ?使能輸入與可調輸入欠壓鎖定?:通過EN引腳實現使能控制,并支持可調輸入欠壓鎖定功能。
- ?同步時鐘功能?:可同步至外部時鐘,便于多相并聯應用中的相位對齊。
5. 設計指南
- ?開關頻率選擇?:根據應用需求選擇合適的開關頻率,以優化效率和尺寸。
- ?輸出電感選擇?:根據輸出電流和紋波要求選擇合適的電感值。
- ?輸出電容選擇?:確保輸出電容的ESR和容量滿足設計要求,以提供穩定的輸出電壓和紋波性能。
- ?布局考慮?:遵循推薦的PCB布局指南,確保關鍵信號路徑的短而寬,以減小噪聲和干擾。
6. 封裝與訂購信息
TPS543B25采用2.5mm×4.5mm的WQFN-HR封裝,具有17個引腳和0.5mm的引腳間距。具體封裝和訂購信息請參考文件末尾的“機械、封裝和可訂購信息”部分。
-
