TPS543A22 是一款高效 18V、12A 同步降壓轉換器，采用內部補償、固定頻率高級電流模式 （ACM） 控制架構，雖然始終在 FCCM 下工作，但可產生 0.5V 至 7V 的輸出電壓。該器件能夠在高達 2.2MHz 的開關頻率下工作時提供高效率，使該器件成為需要小尺寸解決方案的設計的絕佳選擇。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz，并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、雙線遠程感應、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。

TPS543A22采用小型 2.5mm × 4.5mm HotRod? WQFN-FCRLF 封裝。
*附件：tps543a22.pdf

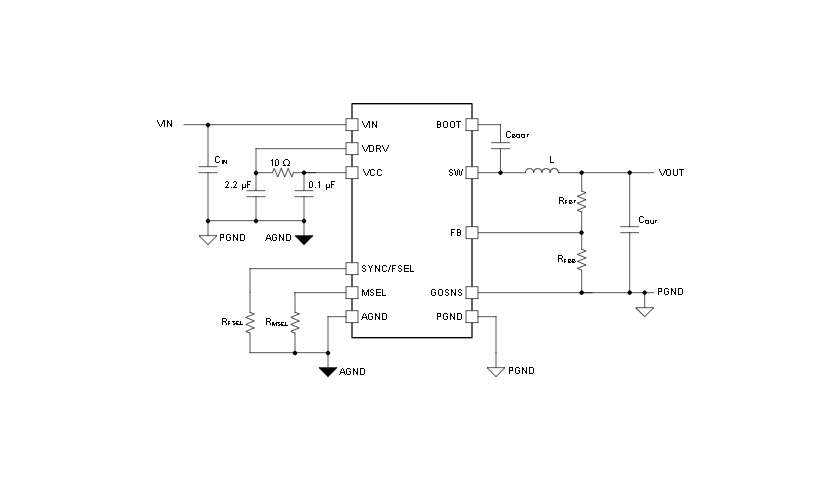

特性

• 固定頻率、內部補償、高級電流模式 （ACM） 控制
• 集成 6.5mΩ 和 2mΩ MOSFET
• 4V 至 18V 輸入電壓范圍
• 0.5V 至 7V 輸出電壓范圍
• 真差分遠程感應放大器 （RSA）
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 5 種可選開關頻率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
• 可同步至外部時鐘
• 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
• 1ms、2ms、4ms 和 8ms 可選軟啟動時間
• 單調啟動至預偏置輸出
• 可選電流限制，支持 12A 和 8A作
• 啟用，具有可調輸入欠壓鎖定
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• –40°C 至 150°C 工作結溫
• 2.5mm × 4.5mm、17 引腳 WQFN-HR 封裝，間距為 0.5mm
• 無鉛（符合 RoHS 標準）
• 引腳與 25A - TPS543B25、20A - TPS543B22 和 16A - TPS543A26
• 采用熱增強型封裝TPS543B25T（兼容直接插入型）
• 提供 SIMPLIS 型號

參數

方框圖

1. 產品概述

TPS543A22是一款高效率、同步降壓轉換器，專為4V至18V輸入電壓范圍設計，提供高達12A的輸出電流。它采用固定頻率、內部補償的高級電流模式（ACM）控制，支持多種保護功能，如輸出過壓、欠壓、輸入欠壓、過流和過熱保護。該轉換器適用于無線和有線通信基礎設施設備、光纖網絡、測試和測量設備以及醫療和保健設備等領域。

2. 主要特性

• ?高效率?：采用同步整流和高級電流模式控制，提供高轉換效率。
• ?寬輸入電壓范圍?：支持4V至18V的輸入電壓，適用于多種應用場景。
• ?高輸出電流?：最大輸出電流可達12A，滿足高功率需求。
• ?多種保護功能?：包括輸出過壓、欠壓、輸入欠壓、過流和過熱保護，確保系統穩定運行。
• ?內部補償?：采用固定頻率、內部補償的高級電流模式控制，簡化設計。
• ?可選開關頻率?：提供五種可選的開關頻率（500kHz、750kHz、1MHz、1.5MHz和2.2MHz），可根據應用需求進行優化。
• ?遠程感測?：支持真差分遠程感測放大器，提高輸出電壓精度。

3. 應用領域

• 無線和有線通信基礎設施設備
• 光纖網絡
• 測試和測量設備
• 醫療和保健設備

4. 功能描述

• ?高級電流模式控制?：提供穩定的靜態和瞬態性能，無需復雜的外部補償設計。
• ?遠程感測放大器?：通過真差分遠程感測放大器，提高輸出電壓的精度和穩定性。
• ?軟啟動?：提供可選的軟啟動時間（1ms、2ms、4ms和8ms），減少啟動時的過沖電流。
• ?同步整流?：內置集成MOSFETs，減少損耗，提高效率。
• ?可編程電流限制?：支持12A和8A兩種電流限制模式，可根據應用需求進行選擇。
• ?使能輸入與可調輸入欠壓鎖定?：通過EN引腳實現使能控制，并支持可調輸入欠壓鎖定功能。

5. 設計指南

• ?開關頻率選擇?：根據應用需求選擇合適的開關頻率，以優化效率和尺寸。
• ?輸出電感選擇?：根據輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容選擇?：確保輸出電容的ESR和容量滿足設計要求，以提供穩定的輸出電壓和紋波性能。
• ?布局考慮?：遵循推薦的PCB布局指南，確保關鍵信號路徑的短而寬，以減小噪聲和干擾。

6. 封裝與訂購信息

TPS543A22采用2.5mm×4.5mm的WQFN-HR封裝，具有17個引腳和0.5mm的引腳間距。具體封裝和訂購信息請參考文件末尾的“機械、封裝和可訂購信息”部分。
