概述
ADuM3070隔離器是一款穩壓DC/DC隔離電源控制器，集成內部MOSFET驅動器。該DC/DC控制器原邊內置一個隔離式PWM反饋，采用iCoupler?芯片級變壓器技術和完整的回路補償?？梢圆槐夭捎?a href="http://www.asorrir.com/yuanqijian/guangou/" target="_blank">光耦合器進行反饋以及為了穩定性而補償環路。

相比未經調節的隔離DC/DC電源，ADuM3070隔離器可以提供更加穩定的輸出電壓和更高的效率。它采用小型QSOP封裝，完全集成了反饋和環路補償，尺寸小于任何分立式解決方案。穩壓反饋可在整個輸出功率范圍內提供相對平坦的效率曲線。ADuM3070可從5.0 V或3.3 V輸入電壓使能具有3.3 V至24 V隔離輸出電壓范圍的DC/DC轉換器，輸出功率達2.5 W。
數據表：*附件：ADUM3070集成反饋功能的隔離式開關調節器技術手冊.pdf

應用

• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 過程控制

特性

• 內置補償?shù)母綦xPWM反饋
• 原邊變壓器驅動器可在5 V輸入電壓下支持2.5 W輸出功率
• 可調的穩壓輸出：3.3 V至24 V
• 效率高達80%
• 可調振蕩器頻率：200 kHz至1 MHz
• 上電時提供軟啟動功能
• 逐脈沖過流保護
• 熱關斷
• 2,500 V rms隔離
• 高共模瞬變抗擾度：>25 kV//μs
• 16引腳QSOP封裝
• 工作溫度最高可達：105℃

框圖

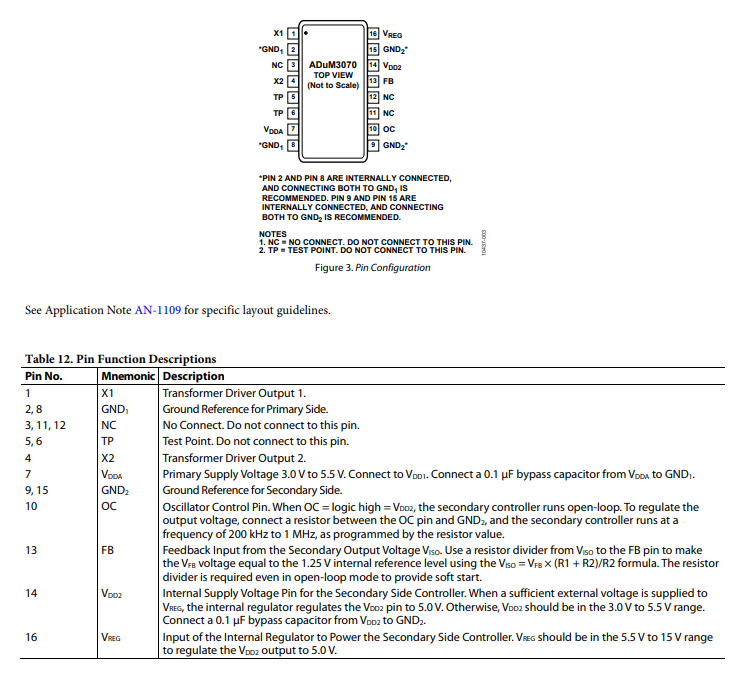

引腳配置描述

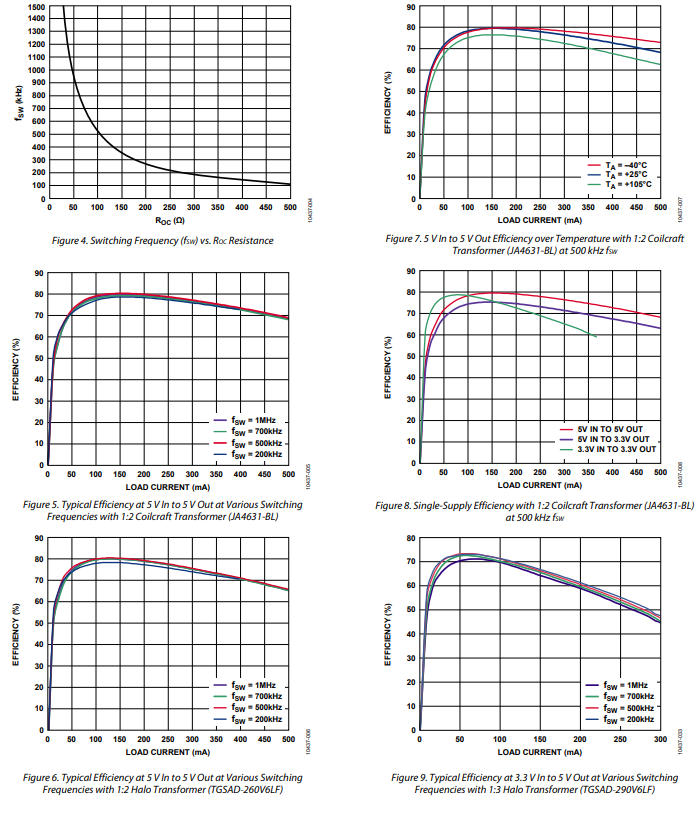

典型性能特征

應用信息

ADuM3070 的直流 - 直流轉換器部分采用帶有調制（PWM）反饋的次級側控制架構。初級側的 V_{CC} 為振蕩電路供電，該電路驅動集成初級側開關（D1 和 D2）。次級側整流器使用外部肖特基二極管在次級側產生全波整流電壓。該電壓經電感器和電容器（C3 - C5）濾波，并由次級側控制器調節至 3.3V、5V 或所需的輸出電壓（V_{OUT}）。次級側控制器通過對輸出進行采樣并創建 PWM 控制信號來調節輸出，該信號通過信號（PWM）變壓器發送到初級側（V_{CC} 側）。初級側電路對信號進行解碼并調整 PWM 控制信號的占空比，該信號被發送回次級側以調制振蕩電路并控制為次級側供電的功率。這種反饋控制顯著提高了功率密度和效率。

ADuM3070 實現了欠壓鎖定（UVLO），其閾值在 V_{CC} 引腳處。此功能可確保在轉換器進入欠壓狀態時，不會向負載提供功率，從而防止在輕載或空載條件下出現功率損耗。

建議最小負載電流為 10mA，以確保優化的穩壓。較小的負載會在次級側穩壓器中產生過多噪聲，可能導致調節問題。短路負載可能會導致某些情況下出現調節問題。

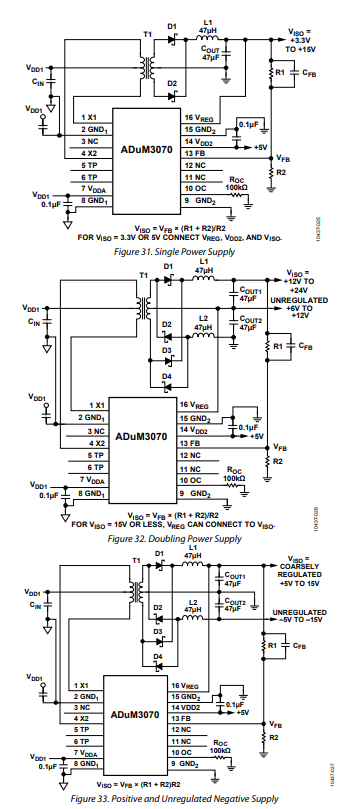

應用原理圖

ADuM3070 的典型應用原理圖如圖 31 所示，如下所述：

圖 31 有一個中心抽頭的次級繞組，通常用于提供全波整流和單輸出。肖特基二極管功率開關用于 3.3V 或 V_{OUT}=5V 應用。對于 V_{OUT} 約為 3.3V，V_{CC}=3.3V，V_{CC} 是來自初級側的電壓，通常是 5V 或 12V。次級側電壓連接到穩壓器輸入（V_{REG}），即穩壓器的最大輸入，也是最大的供電部分，其連接的電容應大于 1μF。V_{REG} 是初級側供電，其電壓是唯一的輸出。當使用圖 32 所示的高 24V 電壓時，V_{CC} 為 3.3V，V_{REG} 為 5V 輸出電壓（V_{OUT}）約為 10V（直接來自次級繞組）。

圖 32 是一個非穩壓、電容耦合、正輸出電源，輸出約為 12V。隔離電壓輸出電路（圖 31）顯示了一個穩壓正電源，輸出約為 3.3V、5V 或 15V 的示例。次級電壓（V_{REG}）可使用分壓器（R1 和 R2，阻值為 1kΩ 至 100kΩ）設置以下等式：

其中 V_{FB} 是內部反饋電壓，約為 3.3V、5V、12V，近似值為 1.25V。
