在Vivado中,VIO(Virtual Input/Output)是一種用于調試和測試FPGA設計的IP核,它允許設計者通過JTAG接口實時讀取和寫入FPGA內部的寄存器,從而檢查設計的運行狀態并修改其行為。VIO IP核提供了一個簡單易用的接口,使得用戶可以輕松地與FPGA內部寄存器進行交互。
在Vivado中,ILA(Integrated Logic Analyzer)是一種強大的在系統調試工具,它可以捕獲并分析FPGA內部的信號。使用ILA時,需要確保ILA的時鐘信號與被觀察信號的時鐘域一致,以避免由于時鐘域不匹配導致的數據捕獲錯誤。此外,ILA的探針數量和數據深度應根據實際需求進行配置,以平衡資源消耗和調試需求。
VIO與ILA基本上就是我們在板調試FPGA的主要工具,在vivado中均有相應的IP core,具體的步驟如下:
1. vivado中打開IP Catalog
2. 搜索ila,在Debug&Verification 中選擇ILA(Inegrated Logic Analyzer)

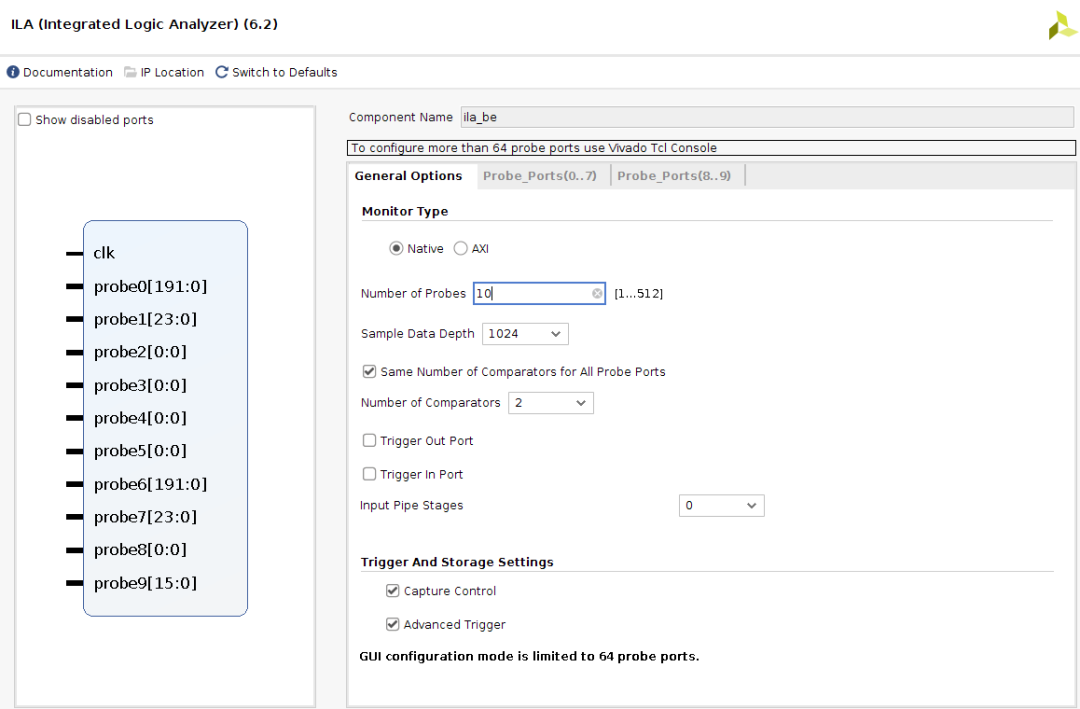

3. 右鍵Customize IP ,設置參數,多數的選擇可以采用默認的選擇。
這里對ILA的特殊參數做一點說明:
Capture Control:即可以選擇一個條件信號,僅條件信號滿足設置要求時,才會進行采樣或者觸發操作,用于我們在需要某些信號進行觸發時勾選;
Advanced Trigger:支持高級觸發功能,它允許用戶通過編寫觸發狀態機(Trigger State Machine,TSM)來定義更復雜的觸發條件。TSM是一個簡單的腳本語言,用于定義觸發狀態機??梢栽贗LA的屬性窗口中編寫TSM代碼,或者創建一個后綴為.tsm的文件來編寫TSM腳本,實現相應的觸發設置,可以利用ILA的高級觸發功能來更精確地捕獲和分析FPGA設計中的信號。
Setup Debug:由于這種Debug方式是將Debug信息寫入XDC文件的方式,vivado提示我們需要更新XDC文件,可以選擇覆蓋overwite現有的XDC文件,該選項并不會刪除我們現有的XDC文件約束,而是將Debug信息添加在XDC約束后面,實際操作中會發現,并不是完全將新的ILA約束信息,添加在原有XDC文件之后,而是以vivado自己的方式,重新寫我們的約束文件,即如果我們有重要的約束信息,建議新增XDC文件save constraints as,這樣可以保障原有XDC信息不被修改。
ILA其他注意事項
(1)ILA核的采樣深度不宜過大,采樣深度盡量設置在1024bit以內:在每個采樣時鐘下,ILA都會將捕獲到的探針信號的值送入RAM中,由于RAM的存儲空間是有限的,其數值越大,消耗的RAM資源也越多,從而對設計性能產生不利影響。
(2)ILA核的采樣寬度不宜過大,隨探針寬度增加,對資源利用率和時序的影響也會增大。
(3)請確保輸入到ILA核的時鐘與抓取的信號是同步關系,否則在設計編程到器件中時會產生時序問題并導致通信失敗。
(4)抓信號的時鐘必須為全局時鐘網絡。
(5)請盡量確保ILA核選擇的時鐘均為自由運行的時鐘(常開穩定時鐘),否則可能造成在器件上加載版本時無法與調試核通信。
(6)請盡量確保FPGA JTAG時鐘比Debug Hub時鐘慢2.5倍,否則可能出現運行后報錯或者運行后不報錯但不顯示任何結果的情況,ug908。

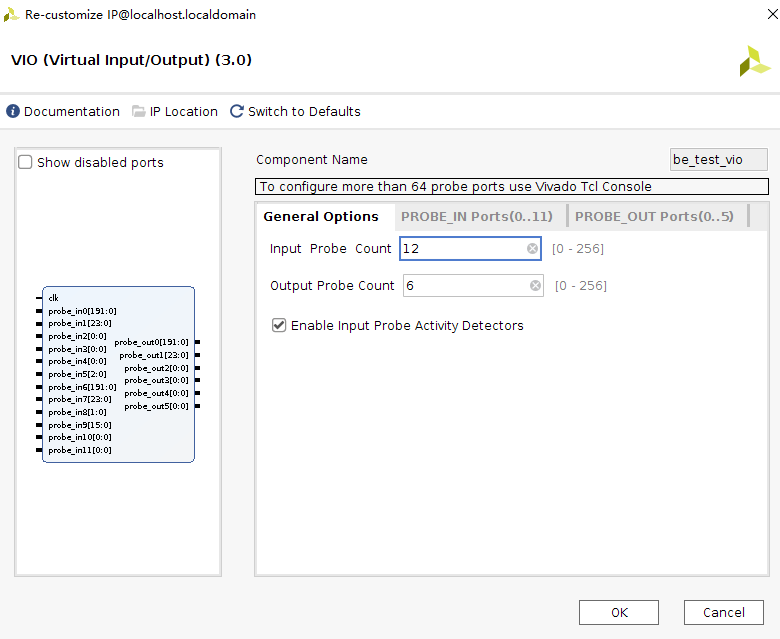

VIO的配置界面中,設置Input Probe Count和Output Probe Count,即輸入和輸出探頭的數量。
Enable Input Probe Activity Detectors:當輸入信號發生變化時,Vivado會顯示一個活動指示,幫助追蹤信號的變化。啟用Input Probe Activity Detectors后,你可以在ILA調試波形中看到哪些信號是活動的,這有助于快速定位問題。
-
