概述
ADuM6132是一款隔離式半橋柵極驅動器，采用ADI公司iCoupler ^?^ 技術，提供集成275 mW高端電源的隔離式高端驅動器。該電源由內部隔離式DC/DC轉換器提供，不僅可向ADuM6132高端輸出供電，而且還可以向與ADuM6132搭配使用的任何常用外部緩沖器電路供電。這項功能消除了與自舉電路等外部電源配置相關的成本、空間和性能問題。

ADuM6132的架構將高端溝道和高端功率與控制和低端接口電路隔離開來。設計時已經注意確保高端和低端驅動器時序特性嚴格匹配，從而縮減死去余量要求。

與采用高電壓電平轉換方法的柵極驅動器相比，ADuM6132具有真電流隔離優勢。高端和低端溝道之間的差分電壓最高可達800 V并具有良好的隔離壽命（見表12）。
數據表：*附件：ADUM6132集成隔離高端電源的隔離式半橋驅動器技術手冊.pdf

應用

• MOSFET/IGBT柵極驅動器
• 電機驅動
• 太陽能電池板變換器
• 電源

特性

• isoPower 集成隔離高端電源
• 275 mW 隔離DC/DC轉換器
• 200 mA 輸出吸電流、200 mA輸出源電流
• 高共模瞬變抗擾度：>50 kV/μs
• 16引腳寬體SOIC封裝
• 安全和法規認證
  • UL認證 1分鐘3750 V rms，符合UL 1577
  • CSA元件驗收通知#5A CSA/IEC 60950-1、400 V rms
  • 符合VDE標準證書（申請中）
    DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
    VIORM = 560 V峰值

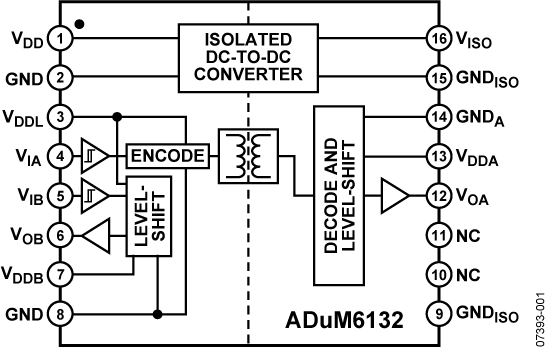

框圖

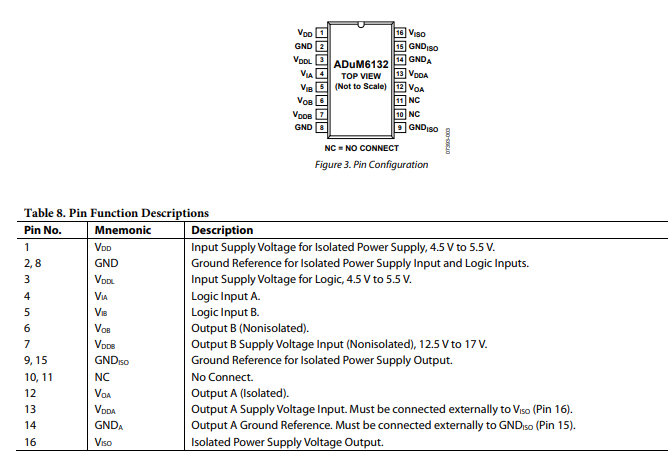

引腳配置描述

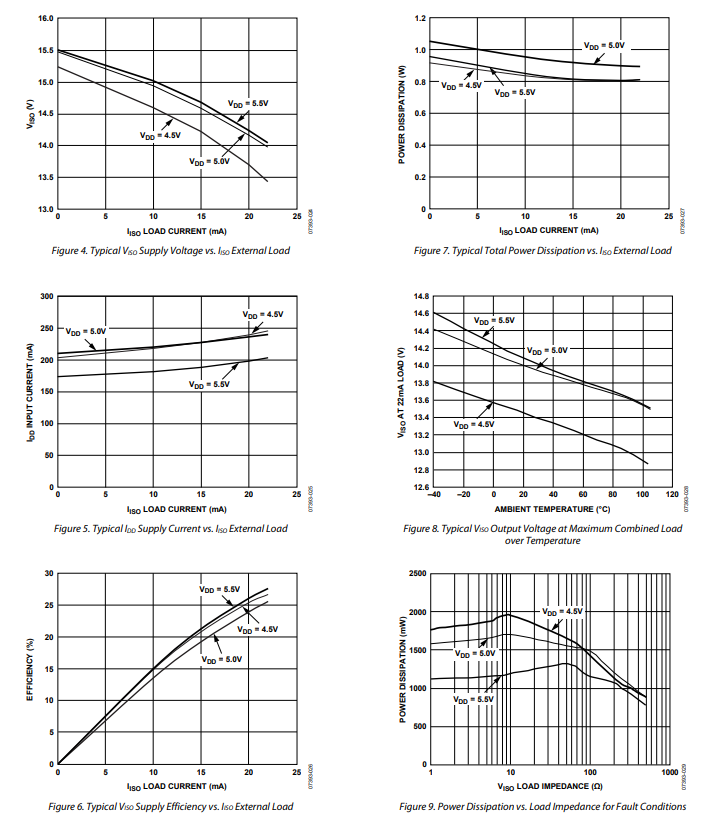

典型性能特征

應用信息

典型應用場景

ADuM6132的架構非常適用于電機驅動和逆變器應用，在這些應用中，低壓側通道與控制器的連接需要隔離。這種布局僅需在一個封裝內設置兩個隔離區域：所有隔離信號和隔離電源集中在封裝的一側，以保持完整的封裝爬電距離和電氣間隙；低壓側驅動器以及控制信號共用一個公共參考地，也集中在一起。為了最大程度發揮外部旁路電容的效果，iPower直流-直流轉換器與數據通道并無內部連接，應作為一個完全獨立的子系統來處理，唯一的關聯是欠壓鎖定功能（請參閱欠壓鎖定部分）。這意味著，必須向 V_{IO} 施加電源，才能讓直流-直流轉換器工作；同時，還需向 V_{IOA} 和 V_{IOB} 施加電源，數據輸入以及通道B的驅動器輸出才能工作。作為輸入，次級側（V_{IOA}、V_{IOB}、GND_{IOA}、GND_{IOB} ）產生的電源必須連接。

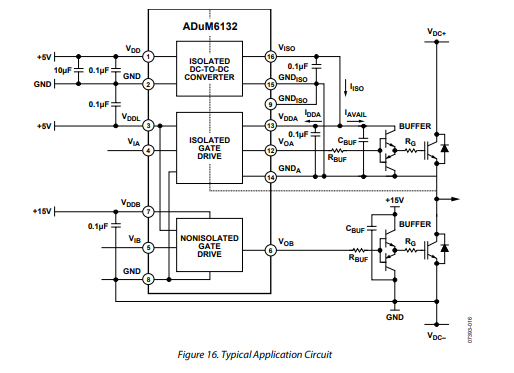

ADuM6132 旨在驅動高柵極電容的晶體管（典型值為 200 pF ）。大多數高壓應用會涉及更大的晶體管，為了適配這類應用，用戶可采用緩沖器配置與 ADuM6132 配合使用，如圖 16 所示。在很多情況下，這種緩沖器配置是驅動高電容器件的最簡單且最經濟的選擇，能為設計提供極大的靈活性。可根據應用需求，精準選擇緩沖器/高壓晶體管組合。

印刷電路板布局

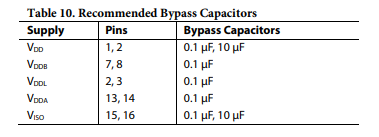

集成了 375 mW iPower 直流-直流轉換器的 ADuM6132 數字隔離器，其邏輯接口無需外部接口電路。需在輸入和輸出電源引腳處進行電源去耦（見圖 17 ）。ADuM6132 的功率供應部分采用 180 MHz 的振蕩器頻率，通過其芯片級變壓器高效傳輸功率。此外，iCoupler 數據部分的正常運行會在功率供應引腳上引入開關瞬變，這些瞬變對應多個工作頻率。噪聲抑制需要低等效串聯電阻（ESR ）的高頻電容；紋波抑制和恰當的電壓調節則需要大容量電容并聯（見表 10 ）。電容兩端與輸入電源引腳之間的總引線長度均不得超過 20 mm 。
