ADUM6132 集成隔離高端電源的隔離式半橋驅動器

優勢和特點

isoPower 集成隔離高端電源
275 mW 隔離DC/DC轉換器
200 mA 輸出吸電流、200 mA輸出源電流
高共模瞬變抗擾度：>50 kV/μs

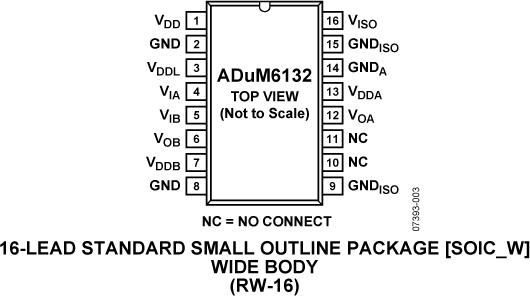

16引腳寬體SOIC封裝
安全和法規認證
- UL認證 1分鐘3750 V rms，符合UL 1577
- CSA元件驗收通知#5A CSA/IEC 60950-1、400 V rms
- 符合VDE標準證書（申請中）
  DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
  VIORM = 560 V峰值

產品詳情

ADuM6132是一款隔離式半橋柵極驅動器，采用ADI公司iCoupler?技術，提供集成275 mW高端電源的隔離式高端驅動器。該電源由內部隔離式DC/DC轉換器提供，不僅可向ADuM6132高端輸出供電，而且還可以向與ADuM6132搭配使用的任何常用外部緩沖器電路供電。這項功能消除了與自舉電路等外部電源配置相關的成本、空間和性能問題。

ADuM6132的架構將高端溝道和高端功率與控制和低端接口電路隔離開來。設計時已經注意確保高端和低端驅動器時序特性嚴格匹配，從而縮減死去余量要求。

與采用高電壓電平轉換方法的柵極驅動器相比，ADuM6132具有真電流隔離優勢。高端和低端溝道之間的差分電壓最高可達800 V并具有良好的隔離壽命（見表12）。

isoPower? 利用高頻開關元件，通過其變壓器傳輸功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。有關電路板布局建議的詳細信息，請參考應用筆記AN-0971。
