TPS3701 寬電源電壓窗口檢測器的工作電壓范圍為 1.8V 至 36V。該器件具有兩個精密比較器，具有一個內部 400mV 基準和兩個額定電壓為 25V 的開漏輸出（OUTA 和 OUTB），用于過壓和欠壓檢測。將 TPS3701 用作窗口電壓檢測器或兩個獨立的電壓監視器;使用外部電阻器設置監控電壓。
*附件：TPS3701 高壓 （36V） 窗口電壓檢測器，帶內部參考，用于過壓和欠壓監控數據表.pdf

當 INA 引腳上的電壓降至負閾值以下時，OUTA 被驅動為低電平，當電壓返回到正閾值以上時，OUTA 變?yōu)楦唠娖健．?INB 引腳上的電壓上升到正閾值以上時，OUTB 被驅動為低電平，當電壓降至負閾值以下時，OUTB 變?yōu)楦唠娖健PS3701中的兩個比較器都包括用于噪聲抑制的內置磁滯，從而確保穩定的輸出作而不會誤觸發。

該TPS3701采用 SOT-6 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 寬電源電壓范圍：1.8 V 至 36 V
• 可調閾值：低至 400 mV
• 開漏輸出，用于過壓和欠壓檢測
• 低靜態電流：7 μA（典型值）
• 高閾值精度：
  • 0.75% （過溫）
  • 0.25% （典型值）
• 內部磁滯：5.5 mV（典型值）
• 溫度范圍：–40°C 至 125°C
• 包：
  • SOT-6 系列

參數

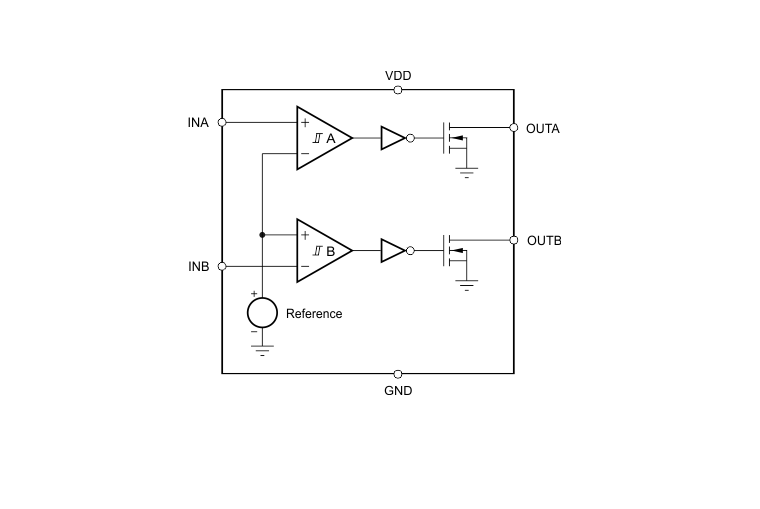

方框圖

1. 概述

TPS3701是一款高壓（36V）窗口電壓檢測器，具有內部參考電壓，用于過壓和欠壓監控。該器件結合了兩個精密比較器，適用于廣泛的工業控制、嵌入式計算、微處理器/微控制器電源監控等應用。

2. 主要特性

• ?寬電源電壓范圍?：1.8V至36V
• ?可調閾值?：低至400mV
• ?開漏輸出?：用于過壓和欠壓檢測
• ?低靜態電流?：典型值為7μA
• ?高精度閾值?：過溫時-0.75%，典型值為-0.25%
• ?內部遲滯?：典型值為5.5mV
• ?工作溫度范圍?：-40°C至125°C
• ?封裝?：SOT-6

3. 應用

• 工業控制系統
• 嵌入式計算模塊
• DSPs、微控制器和微處理器
• 筆記本電腦和臺式電腦
• 便攜式及電池供電產品
• FPGA和ASIC系統

4. 功能描述

• TPS3701包含兩個比較器（A和B）和一個精密參考電壓，用于過壓和欠壓檢測。
• 每個比較器都有一個外部輸入引腳（INA和INB），另一個輸入連接到內部參考電壓。
• 通過外部電阻分壓網絡，可以設置每個輸入引腳來監控任何高于0.4V的電壓。
• OUTA和OUTB為開漏輸出，當檢測到過壓或欠壓條件時，輸出將被拉低。

5. 閾值電壓

• INA負閾值電壓（V_IT-(INA)）：典型值為400mV
• INA正閾值電壓（V_IT+(INA)）：典型值為405.5mV
• INB負閾值電壓（V_IT-(INB)）：典型值為394.5mV
• INB正閾值電壓（V_IT+(INB)）：典型值為400mV

6. 電氣特性

• ?供電電流?：在1.8V至36V的供電電壓范圍內，典型值為11μA
• ?輸出低電平電壓?：在VDD=1.8V，I_OUT=3mA時，典型值為250mV
• ?輸入電流?：在V_INA或V_INB=6.5V時，典型值為±1nA
• ?遲滯電壓?：INA和INB的典型遲滯電壓均為5.5mV

7. 封裝與尺寸

• 封裝類型：SOT-6
• 尺寸：2.90mm × 1.60mm

8. 應用示例

• 文件中提供了一個典型的24V、10%窗口電壓檢測器設計示例，包括詳細的設計步驟和計算公式。
• 設計考慮了電阻分壓網絡的總電阻、電流消耗以及閾值電壓的容差計算。

9. 布局建議

• 建議將電阻R1、R2和R3靠近器件放置，以最小化噪聲耦合。
• 將VDD去耦電容靠近器件放置，并避免使用長跡線連接VDD供電節點。
