TPS3711 寬電源電壓比較器的工作電壓范圍為 1.8V 至 36V。該器件具有一個精密比較器，具有一個內部 400 mV 基準和一個額定值為 25 V 的開漏輸出，用于欠壓檢測。使用外部電阻器設置監控電壓。

當 SENSE 引腳上的電壓降至負閾值以下時，OUT 被驅動為低電平，當電壓返回到正閾值以上時，OUT 變?yōu)楦唠娖健PS3711中的比較器包括用于噪聲抑制的內置磁滯，從而確保穩定的輸出作而不會誤觸發。
*附件：TPS3711 36V 電壓檢測器數據表.pdf

TPS3711 采用 SOT-6 封裝，額定結溫范圍為 –40°C 至 +125°C。

特性

• 寬電源電壓范圍：1.8 V 至 36 V
• 可調閾值：低至 400 mV
• 用于欠壓檢測的漏極開路輸出
• 低靜態電流：7 μA（典型值）
• 高閾值精度：
  • 0.75% 超溫
  • 0.25%（典型值）
• 內部磁滯：5.5 mV（典型值）
• 溫度范圍：–40°C 至 +125°C
• 封裝：SOT-6

參數

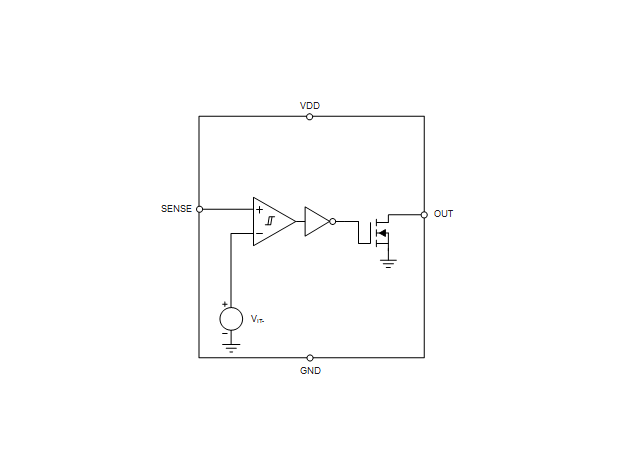

方框圖

1. 產品概述

• ?產品名稱?：TPS3711
• ?功能?：36V 電壓檢測器
• ?封裝?：SOT-6
• ?應用領域?：工業控制系統、嵌入式計算模塊、DSPs、微控制器、筆記本電腦、便攜式電池供電產品、FPGA和ASIC系統等

2. 主要特性

• ?寬供電電壓范圍?：1.8V 至 36V
• ?可調閾值?：低至 400mV
• ?低靜態電流?：典型值為 7μA
• ?高精度閾值?：過溫時 -0.75%，典型值為 -0.25%
• ?內置滯回?：典型值為 5.5mV
• ?溫度范圍?：-40°C 至 +125°C

3. 功能描述

• ?電壓檢測?：通過 SENSE 引腳監測電壓，當電壓低于負閾值（VIT-）時，OUT 引腳輸出低電平；當電壓高于正閾值（VIT+）時，OUT 引腳變?yōu)楦咦钁B(tài)。
• ?滯回特性?：內置滯回功能，防止因電壓波動導致的誤觸發。
• ?開漏輸出?：OUT 引腳為開漏輸出，需外接上拉電阻至合適電壓。

4. 電氣特性

• ?供電電壓?：VDD 范圍 1.8V 至 36V
• ?輸出低電平電壓?：VOL 典型值為 0.25V
• ?輸入電流?：在 SENSE 引腳電壓為 6.5V 時，輸入電流范圍為 -25nA 至 +25nA
• ?泄漏電流?：開漏泄漏電流典型值為 10nA，最大值為 300nA
• ?啟動延遲?：典型值為 155μs

5. 封裝與尺寸

• ?封裝類型?：SOT-6
• ?尺寸?：2.90mm x 1.60mm

6. 典型應用

• ?電源監控?：監測電源電壓，確保其在安全范圍內。
• ?系統復位?：當電源電壓低于設定閾值時，觸發系統復位。
• ?電池管理?：在便攜式設備中監測電池電壓，防止過放。

7. 布局與設計指南

• ?旁路電容?：建議在 VDD 引腳附近放置 0.1μF 的陶瓷旁路電容。
• ?電阻分壓器?：使用外部電阻分壓器設置監測電壓閾值。
• ?上拉電阻?：OUT 引腳需外接上拉電阻至合適電壓，電阻值根據 VOL、輸出電容負載和泄漏電流確定。
