TPS3710 寬電源電壓檢測器可在 1.8V 至 18V 范圍內工作。該器件具有一個高精度比較器，具有一個內部 400mV 基準和一個額定值為 18V 的漏極開路輸出，用于精密電壓檢測。可以使用外部電阻器設置監控電壓。

當 SENSE 引腳上的電壓降至低于 （VIT–） 時，OUT 引腳被驅動為低電平，當電壓返回到相應閾值 （VIT+） 以上時，OUT 引腳變為高電平。TPS3710中的比較器包括內置磁滯，用于濾波以抑制短暫的毛刺，這有助于器件在沒有誤觸發的情況下運行。
*附件：TPS3710 寬 VIN 電壓檢測器數據表.pdf

TPS3710 采用 6 引腳 SOT 封裝和 1.5mm × 1.5mm 6 引腳 WSON 封裝，額定結溫范圍為 –40°C 至 +125°C。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C6
• 寬電源電壓范圍：1.8V 至 18V
• 可調閾值：低至 400mV
• 高閾值精度：
  • 1.0% 超溫
  • 0.25% 典型值
• 低靜態電流：5.5μA（典型值）
• 開漏輸出
• 內部遲滯：5.5mV（典型值）
• 溫度范圍：–40°C 至 +125°C
• 包：
  • SOT-6 系列
  • 1.5 毫米 × 1.5 毫米 WSON-6

參數

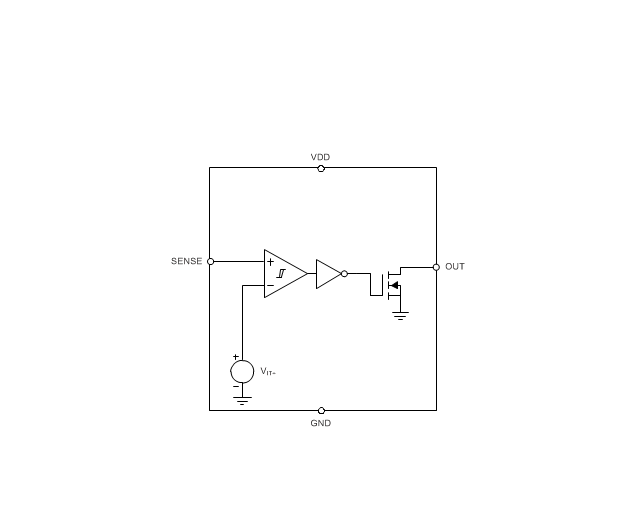

方框圖

1. 產品概述

• ?型號?：TPS3710
• ?特點?：
  • 寬電源電壓范圍：1.8V 至 18V
  • 可調閾值：低至 400mV
  • 高閾值精度：±1%（過溫），±0.25%（典型值）
  • 低靜態電流：5.5μA（典型值）
  • 開漏輸出
  • 內置滯回：5.5mV（典型值）
  • 工作溫度范圍：-40°C 至 +125°C
  • 封裝：SOT-6 和 1.5mm × 1.5mm WSON-6

2. 應用領域

• 工業控制系統
• 嵌入式計算模塊
• DSP、微控制器或微處理器應用
• 筆記本電腦和臺式計算機
• 便攜式及電池供電產品
• FPGA 和 ASIC 應用

3. 功能描述

• TPS3710 是一個寬電源電壓范圍的電壓檢測器，具有高精度的比較器和內置 400mV 參考電壓。
• 當 SENSE 引腳的電壓降至負閾值（V IT–）以下時，OUT 引腳被驅動為低電平；當電壓返回至正閾值（V IT+）以上時，OUT 引腳變為高阻抗狀態。
• 內置滯回功能，有助于濾除短暫干擾，確保穩定操作，避免誤觸發。

4. 引腳配置與功能

• ?GND?：接地引腳，共有三個，均需連接到地。
• ?VDD?：供電電壓輸入引腳，連接 1.8V 至 18V 的電源。
• ?OUT?：比較器開漏輸出引腳，當 SENSE 引腳電壓低于 V IT– 時被驅動為低電平。
• ?SENSE?：比較器輸入引腳，通過外部電阻分壓器連接到要監測的電壓。

5. 電氣特性

• ?電源電壓范圍?：1.8V 至 18V
• ?閾值電壓?：V IT+ 和 V IT– 均為 400mV（典型值），具有 ±1% 的過溫精度和 ±0.25% 的典型精度。
• ?靜態電流?：5.5μA（典型值）
• ?輸出低電平電壓?：最大 250mV
• ?滯回電壓?：5.5mV（典型值）

6. 時序要求

• ?高電平到低電平傳播延遲?（t pd(HL)）：在 VDD = 5V 時，典型值為 18μs
• ?低電平到高電平傳播延遲?（t pd(LH)）：在 VDD = 5V 時，典型值為 29μs
• ?啟動延遲?（t d(start)）：150μs

7. 封裝與尺寸

• ?SOT-6 封裝?：2.90mm × 1.60mm
• ?WSON-6 封裝?：1.50mm × 1.50mm

8. 應用與實施

• ?典型應用?：作為電壓監測器，用于監測各種電源電壓軌，并在電壓低于設定閾值時觸發復位或使能信號。
• ?設計指南?：
  • 使用外部電阻分壓器設置 SENSE 引腳的監測電壓。
  • 在 VDD 引腳附近放置 0.1μF 的陶瓷電容器，以減小電源噪聲。
  • 根據需要選擇合適的上拉電阻值，以確保 OUT 引腳在高阻抗狀態時達到正確的邏輯電平。
