TPS3779 和 TPS3780 是高精度、雙通道電壓檢測器系列，具有低功耗和小尺寸解決方案。SENSE1 和 SENSE2 輸入包括滯后功能，可抑制短暫的毛刺，確保穩定的輸出運行而不會誤觸發。該系列提供 0.5%、1%、5% 或 10% 的不同出廠設置磁滯選項。

TPS3779 和 TPS3780 具有可調節的 SENSE 輸入，可通過外部電阻分壓器進行配置。當 SENSE1 或 SENSE2 輸入端的電壓低于下降閾值時，OUT1 或 OUT2 分別被驅動為低電平。當 SENSE1 或 SENSE2 上升到上升閾值以上時，OUT1 或 OUT2 分別變?yōu)楦唠娖健?br />*附件：TPS37xx 雙通道、低功耗、高精度電壓檢測器 數據表.pdf

這些器件具有 2 μA（典型值）的極低靜態電流，為電壓檢測提供精確、節省空間的解決方案，適用于低功耗系統監控和便攜式應用。TPS3779 和 TPS3780 的工作電壓為 1.5 V 至 6.5 V，溫度范圍為 –40°C 至 125°C。

特性

• 小型封裝的雙通道探測器
• 高精度閾值和遲滯：1.0%
• 低靜態電流：2 μA（典型值）
• 可調檢測電壓低至 1.2 V
• 多個磁滯選項：
  • 0.5%、1%、5% 和 10%
• 溫度范圍：–40°C 至 125°C
• 推挽式 （TPS3779） 和漏極開路 （TPS3780） 輸出選項
• 采用 μSON 和 SOT23 封裝

參數

方框圖

1. 產品概述

• ?產品系列?：TPS3779 和 TPS3780
• ?功能?：雙通道、低功耗、高精度電壓檢測器
• ?封裝?：μSON 和 SOT23
• ?應用?：適用于DSP、微控制器、微處理器、便攜式醫療設備、建筑自動化、機頂盒、固態硬盤、筆記本電腦和桌面計算機等

2. 主要特性

• ?雙通道檢測?：具有 SENSE1 和 SENSE2 兩個輸入通道
• ?高精度閾值?：閾值精度高達 1.0%
• ?低靜態電流?：典型值為 2μA
• ?可調檢測電壓?：最低可調至 1.2V
• ?多種滯回選項?：提供 0.5%、1%、5%、10% 多種滯回選項
• ?輸出選項?：TPS3779 為推挽輸出，TPS3780 為開漏輸出
• ?溫度范圍?：-40°C 至 125°C

3. 功能描述

• ?電壓檢測?：每個通道獨立檢測輸入電壓，當電壓低于負閾值（VIT-）時，對應輸出為低電平；當電壓高于正閾值（VIT+）時，輸出為高電平。
• ?滯回特性?：內置滯回功能，防止因電壓波動導致的誤觸發。
• ?輸出配置?：TPS3779 的輸出為推挽輸出，無需外接上拉電阻；TPS3780 的輸出為開漏輸出，需要外接上拉電阻。

4. 電氣特性

• ?供電電壓?：VDD 范圍 1.5V 至 6.5V
• ?輸出低電平電壓?：VOL 典型值為 0.25V 至 0.30V
• ?輸出高電平電壓?：接近 VDD（TPS3779）或上拉電壓（TPS3780）
• ?輸入電流?：在 SENSE 引腳電壓為 0V 或 VDD 時，輸入電流范圍為 -15nA 至 +15nA
• ?泄漏電流?：開漏輸出泄漏電流典型值為 -250nA 至 +250nA

5. 封裝與尺寸

• ?μSON 封裝?：1.45mm x 1.00mm
• ?SOT23 封裝?：2.92mm x 1.30mm

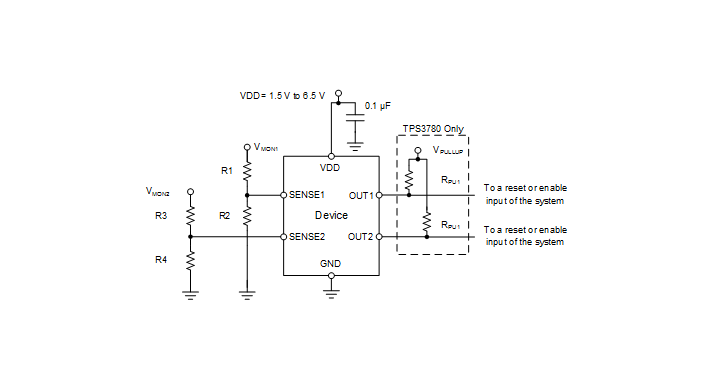

6. 典型應用

• ?多電源監控?：同時監控兩個獨立的電源電壓軌。
• ?早期預警檢測?：一個通道用于早期預警信號，另一個通道用于系統復位信號。
• ?低功耗應用?：適用于對功耗有嚴格要求的便攜式設備。

7. 布局與設計指南

• ?旁路電容?：建議在 VDD 引腳附近放置 0.1μF 的陶瓷旁路電容。
• ?電阻分壓器?：使用外部電阻分壓器設置檢測電壓閾值。
• ?上拉電阻?：對于 TPS3780，需根據輸出電壓和泄漏電流選擇合適的上拉電阻。
