LM8364 系列是微功率欠壓傳感電路，非常適合用于 基于電池供電的微處理器系統，其中延長電池壽命是關鍵 要求。

閾值電壓范圍為 2.0V 至 4.5V，低電平有效開路 drain 輸出。這些器件具有 0.65μA （典型值） 的極低靜態電流。The LM8364 系列具有高精度電壓基準、具有精確閾值的比較器以及 內置遲滯，可防止不穩定的 RESET作，并確保 RESET作低至 1.0V 具有極低的待機電流。
*附件：LM8364 微功率欠壓傳感電路 數據表.pdf

特性

• 極低的靜態電流：0.65μA，在 V 在 = 2.87V
• 高精度閾值電壓 （±2.5%）
• 開漏輸出
• 輸入電壓范圍：1V 至 6V
• 表面貼裝封裝 （5 引腳 SOT-23）
• 引腳對引腳兼容 MC33464

參數

方框圖

1. 產品概述

LM8364 系列是一款微功率欠壓傳感電路，專為電池供電的微處理器系統設計，適用于需要延長電池壽命的應用場景。

2. 主要特性

• ?極低靜態電流?：在 V_IN = 2.87V 時，典型靜態電流為 0.65μA。
• ?高精度閾值電壓?：±2.5% 的閾值電壓精度。
• ?開漏輸出?：具有活性低開漏輸出。
• ?寬輸入電壓范圍?：1V 至 6V。
• ?表面貼裝封裝?：采用 5 引腳 SOT-23 封裝。
• ?引腳兼容?：與 MC33464 引腳兼容。
• ?內置遲滯?：防止電壓閾值附近的誤動作。

3. 應用領域

• 低電池檢測
• 微處理器復位控制器
• 電源故障指示器
• 電池備份檢測

4. 功能描述

LM8364 用于監控輸入電壓 V_IN，當 V_IN 降至設定的閾值電壓以下時，RESET 輸出變?yōu)榈碗娖剑甘厩穳籂顟B(tài)。當 V_IN 恢復到閾值電壓以上時，RESET 輸出返回高電平狀態。內置的遲滯功能有助于防止在閾值電壓附近由于電壓波動導致的誤復位。

5. 電氣特性

• ? 檢測器閾值電壓（V_DET-） ?：根據型號不同，范圍從 1.95V 至 4.613V。
• ? 閾值遲滯（V_HYS） ?：根據型號不同，范圍從 0.06V 至 0.315V。
• ? RESET 輸出低電平電壓（V_OL） ?：在 I_SINK = 1mA 時，為 0.25V 至 0.5V。
• ? RESET 輸出漏電流（I_OL） ?：在 V_IN = 1.5V，V_OL = 0.5V 時，為 1mA 至 2.5mA。
• ?工作輸入電壓范圍?：1V 至 6V。
• ?傳播延遲時間?：典型值為 60μs 至 300μs。

6. 封裝與尺寸

• ?封裝類型?：5 引腳 SOT-23 封裝。
• ?尺寸?：詳細尺寸信息請參考數據表中的封裝輪廓圖。

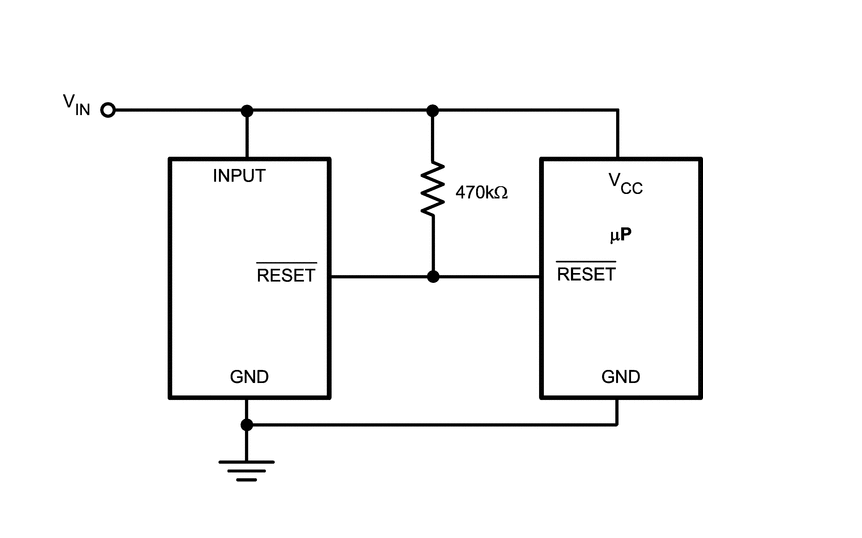

7. 典型應用

• ?微處理器復位電路?：LM8364 可用于監控微處理器的供電電壓，并在電壓降至設定閾值以下時復位微處理器。
• ?雙電源欠壓監控?：使用多個 LM8364 實例來監控不同電源的電壓。
• ?系統負載檢測?：通過監控負載電流產生的壓降來檢測系統負載狀態。

8. 設計注意事項

• ?輸入電容?：建議在 V_IN 引腳附近放置一個適當?shù)呐月冯娙荩詼p少噪聲干擾。
• ?RESET 上拉電阻?：對于開漏輸出的 RESET 信號，需要一個上拉電阻連接到電源。
• ?閾值電壓選擇?：根據系統需求選擇合適的閾值電壓型號。
