概述
ADuM1234 是一款隔離式半橋柵極驅動器，采用ADI公司iCoupler ^?^ 技術，提供獨立且隔離的高端和低端輸出。這款隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器解決方案的出色性能特征。

這款iCoupler 柵極驅動器件不用LED和光電二極管，因而能夠提供光耦合器所無法提供的精密定時特性。此外，它也不存在與光耦合器LED相關的可靠性和性能穩定性問題。

與采用高壓電平轉換方法的柵極驅動器相比，ADuM1234的輸入與各輸出之間具有真電流隔離優勢。相對于輸入，各路輸出的工作電壓最高可達±700 VPEAK ，因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達700 V PEAK 。

因此，ADuM1234可以在很寬的正或負切換電壓范圍內，可靠地控制IGBT/MOSFET配置的開關特性。
數據表：*附件：ADUM1234隔離式精密半橋驅動器，提供0.1 A輸出技術手冊.pdf

應用

• 隔離式IGBT/MOSFET柵極驅動器
• 等離子顯示器
• 工業逆變器
• 開關電源

特性

• 隔離高端和低端輸出
  • 高端或低端相對于輸入：±700 V峰值
  • 高端/低端差分：700 V峰值
• 峰值輸出電流：0.1 A
• CMOS輸入閾值電平
• 高工作頻率：5 MHz（最大值）
• 高共模瞬變抗擾度：>75 kV/μs
• 工作溫度最高可達：105°C
• 16引腳寬體SOIC封裝，符合RoHS標準
• 安全和法規認證
  • UL認證1分鐘2500 V rms，符合UL 1577
  • VDE合格證書 DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
    VIORM = 560 V峰值

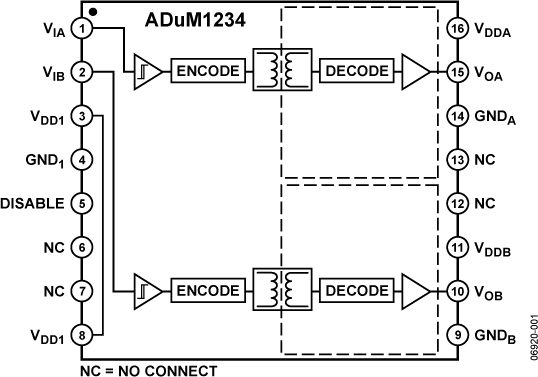

框圖

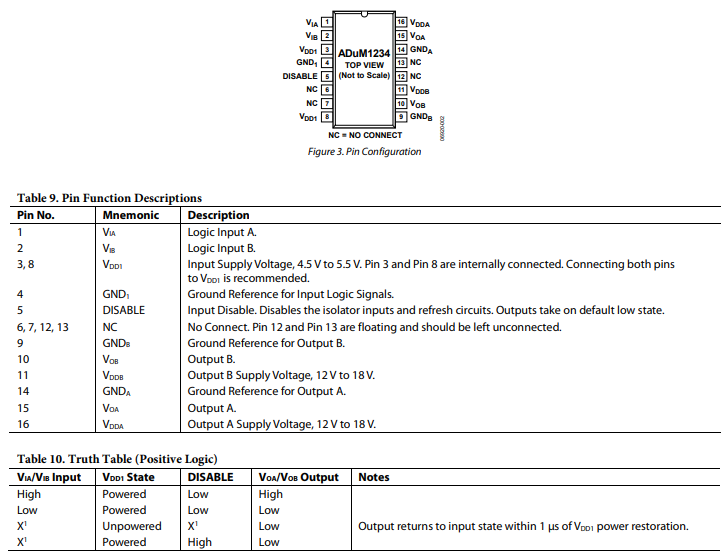

引腳配置描述

典型性能特征

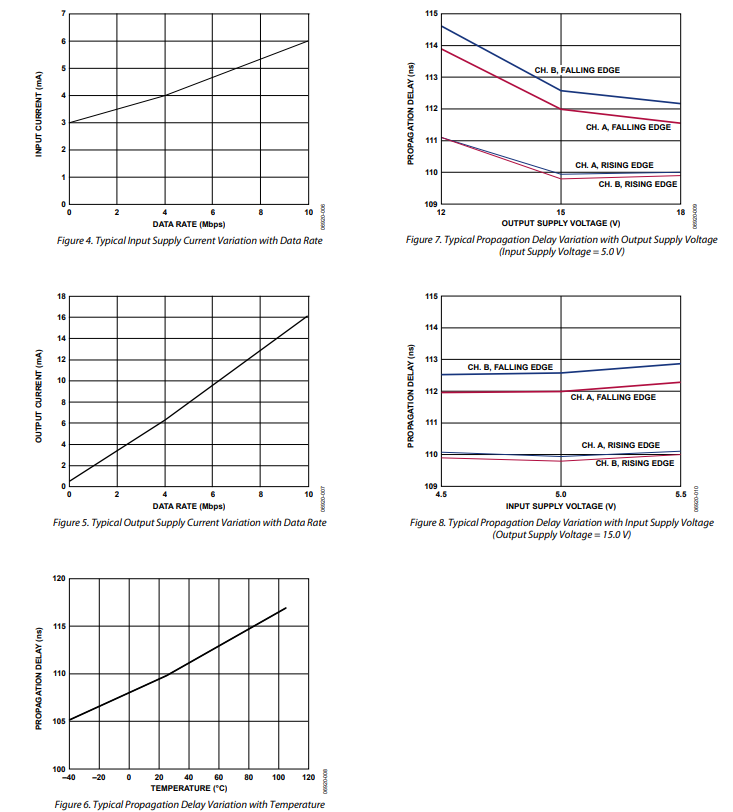

應用信息

共模瞬態抗擾度

一般來說，共模瞬態由線性和正弦分量組成。共模瞬態的線性分量由下式給出：

其中Delta V / Delta t是圖12和圖13中所示瞬態的變化率。

線性分量的瞬態變化率由下式給出：

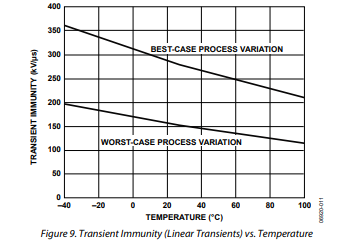

圖9描述了ADuM1234在存在線性瞬態時正常工作的能力。這些數據基于設計仿真，是ADuM1234在不出現工作誤差的情況下可承受的最大線性瞬態幅值。此數據顯示出的魯棒性水平高于表6中列出的值，因為表6中得出的瞬態抗擾度值使用了測量數據，并為測量誤差和裕量預留了空間。

正弦分量（在給定頻率下）由下式給出：

其中：

• V_0是正弦波的幅值。
• f是正弦波的頻率。

正弦分量的瞬態變化率由下式給出：

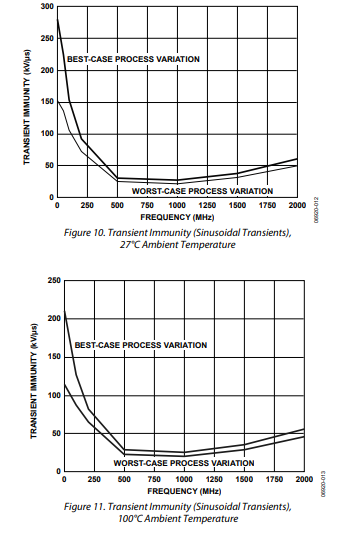

圖10和圖11描述了ADuM1234在存在正弦瞬態時正常工作的能力。這些數據基于設計仿真，是ADuM1234在不出現工作誤差的情況下可承受的最大正弦瞬態幅值（2nd Vrms）。表6中未納入針對正弦瞬態的抗擾度值，因為目前尚無法進行此類測量。
