概述
AduM7234是一款隔離式半橋柵極驅動器，采用ADI公司iCoupler?技術，提供獨立且隔離的高端和低端輸出。這款隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器解決方案的出色性能特征。這款iCoupler柵極驅動器件不用LED和光電二極管，因而能夠提供光耦合器所無法提供的精密定時特性。此外，它也不存在與光耦合器LED相關的可靠性和性能穩定性問題。

與采用高壓電平轉換方法的柵極驅動器相比，ADuM7234的輸入與各輸出之間具有真電流隔離優勢。相對于輸入，各路輸出的工作電壓最高可達±350 VPEAK，因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達350 V PEAK 。

因此，ADuM7234可以在很寬的正或負切換電壓范圍內，可靠地控制IGBT/MOSFET配置的開關特性。
數據表：*附件：ADUM7234隔離式精密半橋驅動器，提供4 A輸出技術手冊.pdf

應用

--隔離式IGBT/MOSFET柵極驅動器
--等離子顯示器
--工業逆變器
--開關電源

特性

• 隔離高端和低端輸出
• 工作電壓
  高端或低端相對于輸入：±350 VPEAK
  高端/低端差分：350 VPEAK
• 峰值輸出電流：4 A
• 高工作頻率：1 MHz（最大值）
• 高共模瞬變抗擾度：>25 kV/μs
• 工作溫度最高可達105°C
• 16引腳窄體SOIC封裝
• 安全和法規認證（申請中）
  UL認證
  UL 1577 1000 V均方根值輸入至輸出耐受電壓

框圖

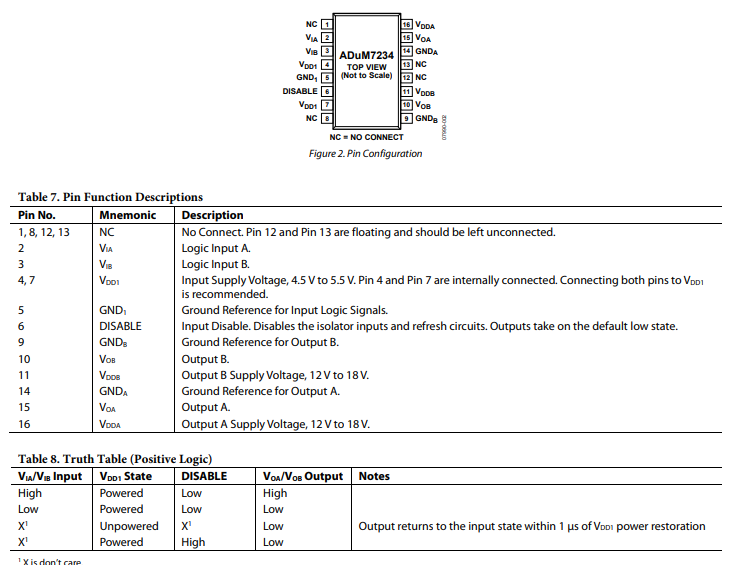

引腳配置描述

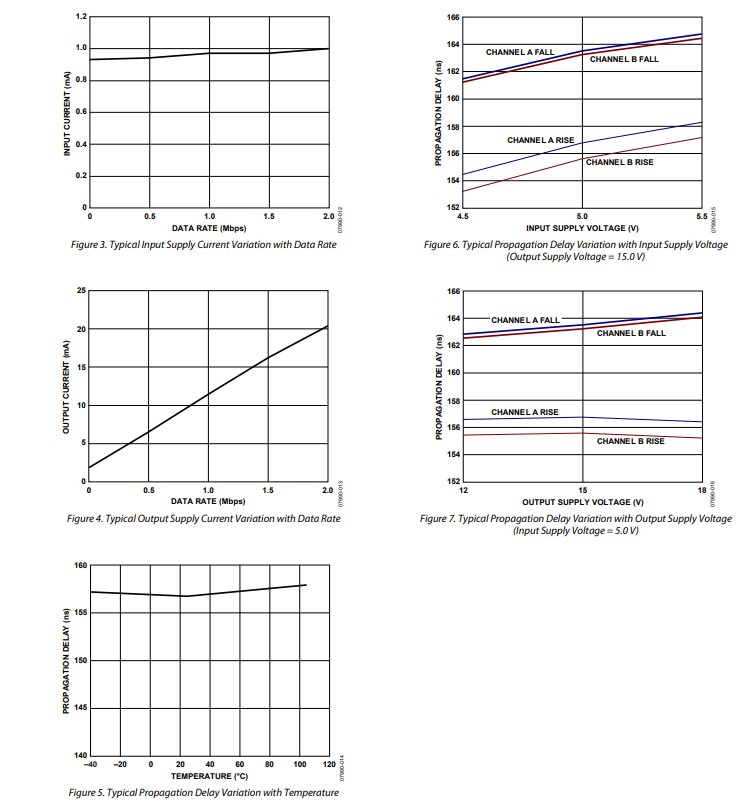

典型性能特征
