TPS310x 和 TPS311x 系列監控電路提供電路初始化 以及時序監控，主要用于 DSP 和基于處理器的系統。

上電期間，當電源電壓 （V DD 系列 ） 變得高于 0.4 V。此后，監控電路 監視器 VDD 系列并保持 RESET 輸出為低電平 飾演 VDD 系列保持在閾值電壓 （V 它– ).自 確保在 V 之后正確重置系統DD 系列超過閾值電壓，則 內部定時器延遲 RESET 信號從低電平到高電平的轉換 指定時間。當 VDD 系列降至 V 以下 它– , output 再次轉換為低電平。
*附件：具有可選看門狗的 TPS31xx 超低電源電流電壓監控器數據表.pdf

該系列的所有器件都具有固定檢測閾值電壓 （V 它– ） 由內部分壓器設置。

這 TPS3103 和 TPS3106 器件具有低電平有效、漏極開路 RESET 輸出和 集成電源故障輸入 （PFI） 或 SENSE 輸入，具有相應的輸出 監控其他電壓。TPS3110具有/推/挽 RESET 和 一個看門狗定時器，用于監控微處理器的運行。所有三個設備都有手動重置功能 pin 可用于強制輸出為低電平，而不管檢測到的電壓如何。

該產品系列設計用于 0.9 V 至 0.9 V 的電源電壓 3.6 伏這些電路可用于 6 引腳 SOT-23 封裝。TPS31xx 系列的額定工作溫度范圍為 溫度范圍為 –40°C 至 125°C。

特性

• 精密電源電壓監控范圍：
  0.9 V、1.2 V、1.5 V、1.6 V、2 V 和 3.3 V
• 高跳變點精度：0.75%
• 電源電流為 1.2 μA（典型值）
• 重置定義輸入電壓低至 0.4 V
• 上電復位發生器，延遲時間為 130 ms
• 推/挽或漏極開路 RESET 輸出
• 封裝溫度范圍：–40°C 至 125°C

參數

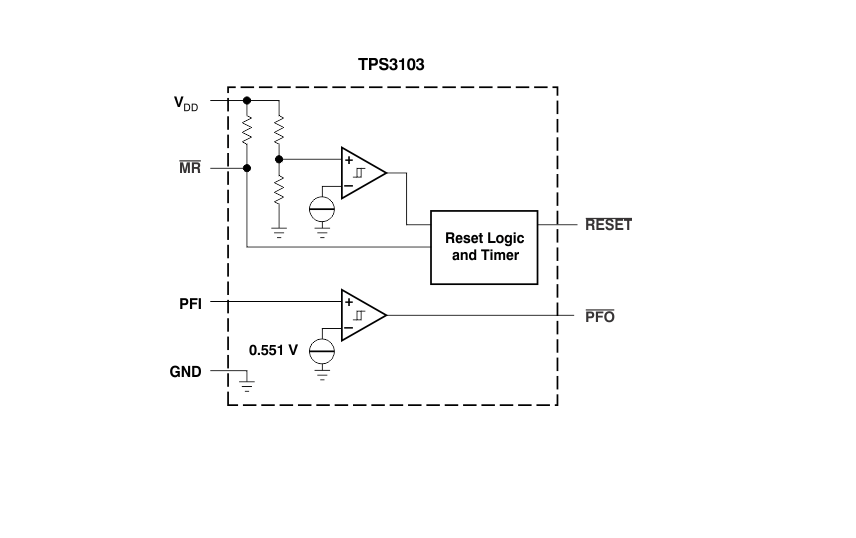

方框圖

1. 產品概述

• ?產品系列?：TPS3103, TPS3106, TPS3110
• ?主要功能?：電路初始化、時序監控、可選看門狗定時器、電源復位生成器
• ?應用領域?：低功耗DSP、微控制器、微處理器、便攜式電池供電設備、智能儀器、無線通信系統、工業設備、筆記本電腦和臺式電腦

2. 產品特點

• ?超低供電電流?：典型值為1.2μA
• ?精確的供電電壓監控范圍?：0.9V, 1.2V, 1.5V, 1.6V, 2V, 3.3V
• ?高閾值點精度?：0.75%
• ?RESET輸入電壓低至0.4V?
• ?電源上電復位延遲時間?：130ms
• ?RESET輸出類型?：
  • TPS3103和TPS3106：活躍低電平、開漏輸出
  • TPS3110：活躍低電平、推挽輸出
• ?可選看門狗定時器?（TPS3110）
• ?工作溫度范圍?：-40°C至125°C
• ?封裝?：6引腳SOT-23封裝

3. 引腳配置與功能

• ?引腳說明?：
  • ?GND?：接地
  • ?MR?：手動復位輸入
  • ?RESET?：復位輸出
  • ?SENSE?（TPS3106和TPS3110）：監控輸入
  • ?PFI?（TPS3103）：電源失效輸入
  • ?PFO?（TPS3103）：電源失效輸出
  • ?RSTVDD?（TPS3106）：V_DD復位輸出
  • ?RSTSENSE?（TPS3106）：SENSE復位輸出
  • ?WDI?（TPS3110）：看門狗定時器輸入
  • ?V_DD?：供電電壓

4. 電氣特性

• ?供電電流?（I_DD）：
  • -40°C至85°C，V_DD > V_IT-且V_DD < 1.8V時，典型值為3μA
  • -40°C至125°C，V_DD > V_IT-且V_DD < 1.8V時，最大值為5.5μA
  • -40°C至85°C，V_DD > V_IT-且V_DD > 1.8V時，最大值為4.5μA
  • -40°C至125°C，V_DD > V_IT-且V_DD > 1.8V時，最大值為5.5μA
• ?輸出高電平電壓?（V_OH）：根據V_DD和輸出電流不同，范圍在0.7×V_DD至V_DD之間
• ?輸出低電平電壓?（V_OL）：根據V_DD和輸出電流不同，范圍在0.1V至0.3V之間
• ?輸入閾值電壓?（V_IT-）：根據型號和溫度范圍不同，例如TPS31xxE09在-40°C至125°C范圍內為0.817V至0.903V

5. 時序要求

• ?看門狗超時時間?（t_tout）：0.55s至1.65s
• ?延遲時間?（t_d）：65ms至195ms
• ?脈沖持續時間?（t_w）：根據輸入和條件不同，在20μs至0.3μs之間

6. 應用與實施

• ?典型應用?：電池監控、多電壓監控、系統復位控制等
• ?布局指導?：建議將V_DD解耦電容靠近設備，避免長供電節點跡線

7. 封裝與訂購信息

• ?封裝類型?：SOT-23（6引腳）
• ?訂購信息?：提供了多種型號、閾值電壓和封裝選項，包括RoHS和Green合規選項

8. 文檔與支持

• ?相關文檔?：提供了電壓監控器的Spice模型、設備命名規則等
• ?支持資源?：TI E2E?在線社區提供技術支持和討論
