TPS3307-xx 系列是一系列微電源電壓監控器，主要用于需要多個電源電壓的 DSP 和基于處理器的系統中的電路初始化。

TPS3307-18 和 TPS3307-33 設計用于監控三個獨立的電源電壓：分別為 3.3 V/1.8 V/adj 和 5V/3.3V/adj。可調 SENSE 輸入允許監控任何電源電壓 >1.25 V。
*附件：tps3307-ep.pdf

上電期間，當電源電壓 VDD 系列變得高于 1.1 V。此后，電源電壓監控器監控 SENSEn 輸入，并在 SENSEn 保持在閾值電壓 V 以下時保持 RESET 有效 IT+ .內部定時器延遲 RESET 輸出返回到非活動狀態 （高電平），以確保系統正確復位。延遲時間 tdtyp = 200 ms 在所有 SENSEn 輸入都上升到閾值電壓 V 以上后開始 IT+ .當任何 SENSE 輸入端的電壓降至閾值電壓 V 以下時 它– ，則 RESEToutput 再次變為有效 （低電平）。

TPS3307-xx 系列器件集成了手動復位輸入 MR。MR 的低電平會導致 RESET 變為活動狀態。除了/RESET輸出外，TPS3307-xx系列還包括一個高電平有效RESET輸出。

這些器件采用 8 引腳 MSOP 或標準 8 引腳 SO 封裝，額定工作溫度范圍為 -55°C 至 125°C。

特性

• 受控基線
  • 一個裝配/測試站點，一個制造站點
• -55°C 至 125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source （DMS） 支持
• 增強的產品變更通知
• 資格血統書
• ESD 保護超過 2000 V，符合 MIL-STD-883 方法 3015;使用機器型號時超過 200 V（C = 200 pF，R = 0）
• 用于 DSP 和基于處理器的系統的三重監控電路
• 具有 200 ms 固定延遲時間的上電復位發生器，無需外部電容器
• 溫度補償電壓基準
• 最大電源電流為 40 μA
• 電源電壓范圍 . . .2 V 至 6 V
• 定義的 RESET V 輸出 DD 系列 ≥ 1.1 V
• SO-8 和 MSOP-8 封裝
• 應用
  • 使用 DSP、微控制器或微處理器的軍事應用
  • 工業設備
  • 可編程控制
  • 軍事系統

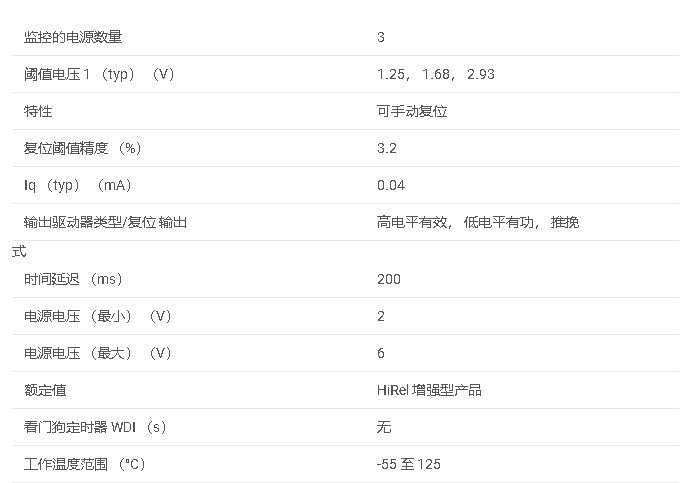

參數

1. 產品概述

• ?功能?：TPS3307-EP 系列是一款三重處理器監控器，專為 DSP 和處理器基系統中的電路初始化設計，支持多個電源電壓監控。
• ?特性?：包括電源上電復位生成器、溫度補償電壓參考、固定延遲時間的復位輸出（無需外部電容器）等。
• ?應用領域?：適用于軍事應用、工業設備、可編程控制和軍事系統等。

2. 主要特性

• ?三重監控電路?：TPS3307-18 和 TPS3307-33 分別監控三個獨立電源電壓（3.3V/1.8V/adj 和 5V/3.3V/adj）。
• ?固定延遲時間?：電源上電復位后，復位輸出具有 200ms 的固定延遲時間。
• ?溫度補償?：內置溫度補償電壓參考，確保在各種溫度下的穩定性能。
• ?低供電電流?：最大供電電流為 40μA，適合低功耗應用。
• ?寬供電電壓范圍?：支持 2V 至 6V 的供電電壓范圍。

3. 封裝與溫度范圍

• ?封裝?：提供 SO-8 和 MSOP-8 兩種封裝選項。
• ?溫度范圍?：擴展溫度范圍選項，支持 -55°C 至 125°C 的工作溫度。

4. 電氣特性

• ?閾值電壓?：具有預設的閾值電壓，如 TPS3307-18 的 SENSE1 閾值電壓為 2.93V，SENSE2 為 1.68V，SENSE3 為 1.25V。
• ?輸出特性?：定義了 RESET 輸出的高電平和低電平電壓范圍，以及最大低電平和高電平輸出電流。
• ?輸入特性?：包括高電平和低電平輸入電壓范圍，以及輸入電容等。

5. 功能框圖與時序圖

• ?功能框圖?：展示了 TPS3307-EP 的主要功能模塊，包括參考電壓、比較器、復位邏輯和定時器等。
• ?時序圖?：說明了在不同條件下（如 SENSE 輸入低于閾值電壓、MR 輸入為低電平等）RESET 輸出的時序關系。

6. 應用信息

• ?典型應用?：圖 1 列出了 TPS3307 家族的一些典型應用，包括軍事應用中的 DSP 和微控制器系統等。
• ?使用注意事項?：強調了在使用 TPS3307-EP 時需要注意的一些事項，如避免超過絕對最大額定值等。

7. 訂購信息

• 提供了詳細的訂購信息，包括器件型號、封裝類型、溫度范圍、環保合規性和樣品可用性等。

8. 封裝尺寸與布局指南

• 提供了 SO-8 和 MSOP-8 封裝的詳細尺寸信息，以及 PCB 布局和焊接掩模設計的指南。
