TPS37 是寬輸入范圍和低靜態電流窗口監控器系列，用于快速檢測過壓（OV）和欠壓（UV）情況。每個器件包括一個精準的內部基準、兩個獨立的可配置電壓比較器和集成電阻分壓器。TPS37 可直接連接到各種工業應用中的 12 V/24 V 電源軌并對其進行監控，包括工廠自動化、電機驅動、樓宇自動化等。SENSE 引腳上的內置遲滯可防止在監控電源電壓軌時發出錯誤的復位信號。
*附件：tps37.pdf

獨立的 VDD 和 SENSE 引腳允許高可靠性系統尋求冗余。SENSE 與 VDD 解耦，可以監控比 VDD 更高和更低的電壓。SENSE 引腳的高阻抗輸入支持可選使用外部電阻器。CTSx 和 CTRx 引腳允許對 RESET 信號的上升沿和下降沿進行延遲調整。此外，CTSx 通過忽略受監控電壓軌上的電壓毛刺來充當去抖器;CTRx 作為手動重置（MR）運行，可用于強制系統重置。

TPS37 采用 WSON 或 SOT-23 封裝。中央焊盤不導電，以增加 VDD 和 GND 之間的爬電距離，符合 IEC60664 指南。TPS37 的工作溫度范圍為 –40°C 至 +125°C T A。

特性

功能安全 - 功能強大
- 可用于功能安全系統設計的文檔
寬電源電壓范圍：2.7 V 至 65 V
SENSE 和 RESET 引腳為 65 V 等級
低靜態電流：1 μA（典型值）
靈活且寬電壓閾值選項
- 2.7 V 至 36 V（最大精度為 1.5%）
- 800 mV 選項（最大精度為 1%）
內置磁滯（V HYS）
- 百分比選項：2% 至 13%（1% 步長）
- 固定選項：V TH < 8 V = 0.5 V、1 V、1.5 V、2 V、2.5 V
可編程復位時間延遲
- 10 nF = 12.8 毫秒，10 μF = 12.8 秒
可編程感應時間延遲
- 10 nF = 1.28 毫秒，10 μF = 1.28 秒
手動重置（MR）功能
輸出拓撲：漏極開路或推挽式

參數

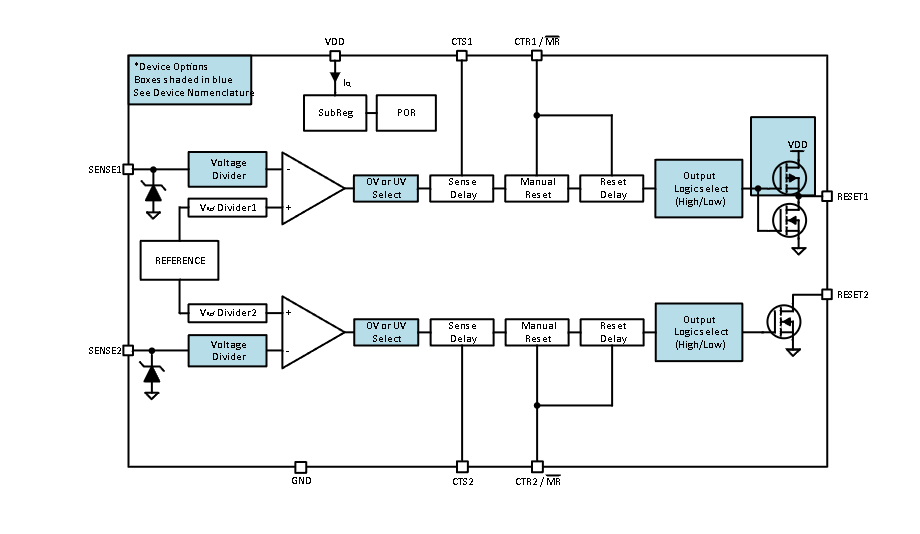

方框圖

1. 產品概述

?類型?：雙通道過壓/欠壓檢測器
?特點?：具有可編程感應和復位延遲功能，寬輸入電壓范圍（2.7V至65V），適用于高噪聲環境

2. 應用領域

?典型應用?：
- 電源監控
- 系統復位控制
- 工業自動化
- 汽車電子

3. 主要特性

?雙通道監控?：支持同時監控兩個獨立電壓軌
?可編程功能?：
- 復位時間延遲：通過外部電容調整
- 檢測時間延遲：通過外部電容調整
?輸出選項?：
- 開漏輸出
- 推挽輸出
- 活性高/低電平輸出
?高噪聲免疫?：CTSx引腳作為去抖動功能，忽略電壓波動
?封裝類型?：WSON或SOT-23

4. 電氣特性

?供電電壓?：2.7V至65V
?輸入電流?：低，具體值依賴于閾值電壓和輸出配置
?輸出電壓?：
- 開漏低電平輸出：VOL=300mV（最大）
- 推挽高電平輸出：VOH=0.8×VDD（最?。?/li>
?復位時間延遲?：范圍從40μs到12.8s（取決于外部電容值）
?檢測時間延遲?：范圍從817μs到1.28s（取決于外部電容值）

5. 功能描述

? 欠壓鎖定（UVLO） ?：當VDD電壓低于UVLO電壓但高于電源上電復位電壓（VPOR）時，輸出引腳復位
? 電源上電復位（POR） ?：當VDD電壓低于VPOR時，輸出狀態不確定
?SENSE引腳?：連接至被監控的電壓軌，集成電壓比較器和精密參考電壓
?遲滯功能?：內置遲滯以避免誤觸發，遲滯值可編程

6. 輸出邏輯配置

?通道1和通道2?：可獨立配置為過壓（OV）或欠壓（UV）檢測，支持開漏或推挽輸出，活性高或低電平

7. 應用與實現

?可調電壓閾值?：通過外部電阻分壓器調整監控電壓閾值
?典型應用?：
- AC信號快速故障檢測：通過“電阻降壓”電路直接監控AC信號，實現快速故障響應
- 電池電壓監控：直接監控汽車電池電壓，無需外部電阻分壓器
?布局建議?：
- 確保VDD引腳連接低阻抗，推薦在VDD引腳旁放置0.1μF陶瓷電容器
- 在SENSE引腳旁放置10nF至100nF陶瓷電容器以減少噪聲干擾
