TPS3762 是一款 65 V 輸入電壓監控器，具有 4 μA IDD、0.9% 精度、快速檢測時間和內置自檢功能。該器件可直接連接到 12 V / 24 V 工業 SELV 電源軌，用于持續監控過壓 （OV） 和欠壓 （UV） 情況;憑借其內部電阻分壓器，TPS3762 提供了最小的總解決方案尺寸。寬磁滯電壓選項可用于忽略大電壓瞬變。SENSE 引腳上的內置遲滯可防止在監控電源電壓軌時出現錯誤的復位信號。
*附件：tps3762.pdf

獨立的 VDD 和 SENSE 引腳允許高可靠性系統尋求冗余，并且 SENSE 可以監控比 VDD 更高和更低的電壓。SENSE 引腳的高阻抗輸入支持可選使用外部電阻器。CTS 和 CTR 引腳允許對 RESET 信號的下降沿和上升沿進行延遲調整。CTS 通過忽略受監控電壓軌上的電壓毛刺來充當去抖器。

TPS3762 采用 2.9 mm × 1.6 mm SOT23 8 引腳封裝。TPS3762可在 -40°C 至 +150°C 的 TA 范圍內工作。

特性

• SIL-3 功能安全合規產品
  • 輔助 IEC 61508 系統設計的文檔
  • 系統能力高達 SIL-3
  • 硬件功能高達 SIL-3
• 器件靈活性，滿足設計要求
  • 寬電壓閾值范圍：2.7 V 至 60 V
  • 800mV 選項 - 與外部電阻分壓器一起使用以設置閾值
  • 內置磁滯（2 %、5 % 和 10 % 選項）
  • 固定和可編程復位時間延遲
  • 固定和可編程的檢測延遲
• 監控高壓電源軌
  • 寬輸入電壓范圍：2.7 V 至 65 V
  • 感應引腳上的反極性保護 -65 V
  • 無需外部元件即可關閉高壓軌
• 在 12/24/48 V 系統中提供快速 UV/OV 保護
  • 輸出復位鎖存功能
  • 超快速檢測時間延遲選項 （<5 μs）
  • 內置自檢

參數

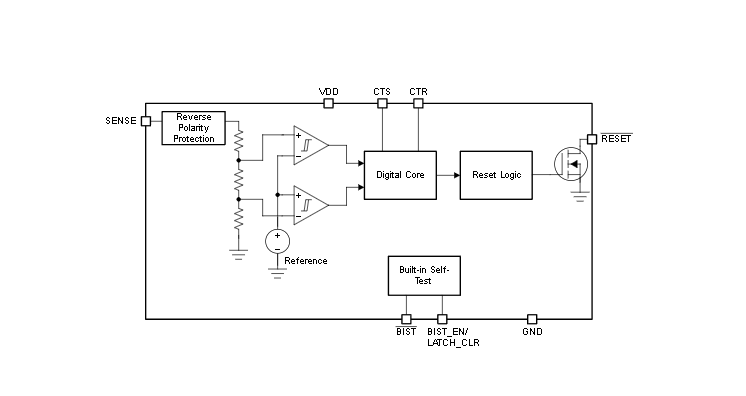

方框圖

1. 產品概述

• ?類型?：65V輸入電壓監控器，具有過壓（OV）和欠壓（UV）檢測功能
• ?特點?：
  • SIL-3功能安全合規
  • 寬電壓閾值范圍：2.7V至60V
  • 內置遲滯功能（2%、5%、10%選項）
  • 固定和可編程復位及檢測延遲
  • 高電壓電源軌監控
  • 反向極性保護（SENSE引腳-65V）
  • 無需外部組件即可從高壓軌供電
  • 內置自檢（BIST）功能

2. 主要特性

• ?輸入電壓范圍?：2.7V至65V
• ?靜態電流?：4μA
• ?準確性?：0.9%
• ?遲滯選項?：2%、5%、10%
• ?固定和可編程延遲?：復位時間延遲（CTR）和檢測時間延遲（CTS）
• ?封裝?：2.9mm × 1.6mm SOT23 8-pin
• ?工作溫度范圍?：-40°C至+150°C

3. 功能描述

• ?過壓和欠壓檢測?：監控SENSE引腳的電壓，當電壓超出預設閾值時觸發復位信號。
• ?內置遲滯?：減少電壓瞬變引起的誤復位。
• ?可編程延遲?：
  • ? 復位時間延遲（CTR） ?：通過外部電容器設置RESET引腳低電平信號的最小持續時間。
  • ? 檢測時間延遲（CTS） ?：通過外部電容器設置檢測電壓故障前的最小時間間隔。
• ?反向極性保護?：SENSE引腳具有-65V反向極性保護。
• ? 內置自檢（BIST） ?：自動運行內部診斷測試，確保設備功能正常。
• ?輸出復位鎖定?：可選的復位輸出鎖定功能，幫助系統實現安全狀態。

4. 應用領域

• ?單軸和多軸伺服驅動器?
• ?工業與協作機器人?
• ?航空電子設備?
• ?PLC、DCS和PAC系統?

5. 電氣特性

• ?供電電流?：在VDD=12V且V IT=0.8V時，典型值為4μA
• ?輸入電流?：SENSE引腳在V IT=0.8V時的輸入電流為200nA
• ?低電平輸出電壓?：在VDD=2.7V至65V且I RESET=2.7mA時，為350mV
• ?傳播延遲?：對于欠壓檢測，典型值為85μs至100μs；對于過壓檢測，取決于遲滯設置和閾值電壓。

6. 封裝與尺寸

• ?封裝類型?：SOT23 8-pin（DDF）
• ?尺寸?：2.9mm × 1.6mm

7. 設計指南

• ?布局布線?：確保VDD引腳連接到低阻抗電源，并在VDD引腳旁放置至少0.1μF的陶瓷電容器。對于噪聲敏感的應用，建議在SENSE引腳旁放置10nF至100nF的旁路電容器。
• ?電容器選擇?：對于CTS和CTR引腳，選擇合適的電容器值以實現所需的延遲時間。注意寄生電容會影響延遲時間。
• ?上拉電阻?：RESET和BIST引腳需要外部上拉電阻，電阻值的選擇應考慮系統邏輯電平和泄漏電流。
