TPS3852-Q1 是一款精密電壓監控器，帶有集成的窗口看門狗定時器。TPS3852-Q1 包括一個精密的欠壓監控器，具有欠壓閾值 （V ITN ），在 –40°C 至 +125°C 的指定溫度范圍內實現 0.8% 的精度。 此外，TPS3852-Q1 具有精確的磁滯，使該器件非常適合與緊公差系統一起使用。監控器 RESET delay 具有 15% 精度的高精度延遲定時器。

TPS3852-Q1 包括一個可編程窗口看門狗定時器，適用于各種應用。專用看門狗輸出 （WDO） 可提高分辨率，以幫助確定故障情況的性質。看門狗超時可通過外部電容器或工廠編程的默認延遲設置進行編程。可以禁用 watchdog 以避免在開發過程中出現意外的 watchdog 超時。
*附件：TPS3852-Q1 具有集成看門狗定時器的高精度電壓監控器 數據表.pdf

TPS3852-Q1 采用小型 3.00mm × 3.00mm、8 引腳 VSON 封裝。TPS3852-Q1 具有可潤濕側面，便于光學檢查。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• VDD 系列輸入電壓范圍：1.6 V 至 6.5 V
• 0.8% 電壓閾值精度
• 低電源電流： I DD 系列 = 10 μA（典型值）
• 用戶可編程看門狗超時
• 工廠編程的精密看門狗和復位定時器：
  • ±15% 精度的 WDT 和 RST 延遲
• 漏極開路輸出
• 手動復位輸入 （MR)
• 精密電壓監控：
  • 支持 1.8 V 至 5.0 V 的共軌
  • 提供 4% 和 7% 閾值
  • 0.5% 磁滯
• 看門狗禁用功能
• 采用小型 3mm × 3mm、8 引腳 VSON 封裝

參數

方框圖

1. 產品概述

• ?型號?：TPS3852-Q1
• ?特點?：
  • 高精度電壓監控器，集成窗口看門狗定時器。
  • AEC-Q100認證，適用于汽車應用。
  • 輸入電壓范圍：1.6V至6.5V。
  • 電壓閾值精度：0.8%。
  • 低供電電流：10μA（典型值）。
  • 用戶可編程看門狗超時。
  • 工廠預編程的精確看門狗和復位計時器。
  • 開漏輸出。
  • 手動復位輸入（MR）。
  • 支持1.8V至5.0V的常用電壓軌，具有4%和7%的閾值選項。
  • 具有0.5%的滯回電壓。
  • 看門狗禁用功能。
  • 小型8引腳VSON封裝（3.00mm × 3.00mm）。

2. 應用領域

• 安全關鍵型微控制器和DSP。
• 汽車DC/DC轉換器。
• 汽車前攝像頭。
• 汽車中心信息顯示屏。

3. 功能描述

3.1 RESET功能

• RESET引腳通過1kΩ至100kΩ的上拉電阻連接到所需的電壓軌。
• 當VDD低于負閾值電壓（V ITN）時，RESET被斷言（驅動為低阻抗）。
• 當VDD上升到V ITN + V HYST以上時，RESET在復位延遲時間（t RST）后去斷言。

3.2 手動復位（MR）

• MR輸入允許處理器或其他邏輯電路發起復位。
• MR上的邏輯低電平導致RESET被斷言。
• MR去斷言且VDD高于V ITN + V HYST后，RESET在復位延遲時間后去斷言。

3.3 欠壓故障檢測

• TPS3852-Q1監測1.8V至5.0V之間的常用電壓軌。
• 如果VDD降至V ITN以下，則RESET被斷言。

3.4 看門狗模式

• ?SET1引腳?：接地時禁用看門狗定時器，邏輯高電平時看門狗正常工作。
• ?窗口看門狗定時器?：脈沖必須在最大下窗口時間（t WDL(max)）和最小上窗口時間（t WDU(min)）之間發出，以防止WDO被斷言。
• ? 看門狗輸入（WDI） ?：由輸入信號的下降沿觸發。
• ? 看門狗輸出（WDO） ?：獨立的看門狗輸出，在看門狗超時時斷言。

4. 引腳配置與功能

• ?VDD?：供電電壓引腳。
• ?RESET?：復位輸出引腳。
• ?CWD?：可編程看門狗超時輸入。
• ?WDO?：看門狗輸出。
• ?MR?：手動復位輸入。
• ?WDI?：看門狗輸入。
• ?GND?：地引腳。
• ?SET1?：邏輯輸入，用于啟用或禁用看門狗定時器。

5. 電氣特性

• ?供電電流?：10μA（典型值）。
• ?復位功能?：
  • 電源上電復位電壓（V POR）：0.8V。
  • 欠壓鎖定電壓（V UVLO）：1.35V。
  • 欠壓閾值精度：±0.8%。
• ?看門狗功能?：
  • CWD引腳充電電流：337nA至413nA。
  • WDO和RESET輸出低電平電壓：0.4V。

6. 時序要求

• ?復位功能?：
  • 復位延遲時間（t RST）：170ms至230ms。
  • VDD到RESET延遲：35μs至17ms。
• ?看門狗功能?：
  • 窗口看門狗下邊界時間（t WDL）：680ms至920ms（工廠預編程）。
  • 窗口看門狗上邊界時間（t WDU）：1360ms至1840ms（工廠預編程）。

7. 封裝與尺寸

• ?封裝類型?：8引腳VSON封裝。
• ?尺寸?：3.00mm × 3.00mm。

8. 應用與實施

• ?CWD功能?：提供三種設置看門狗窗口的方法。

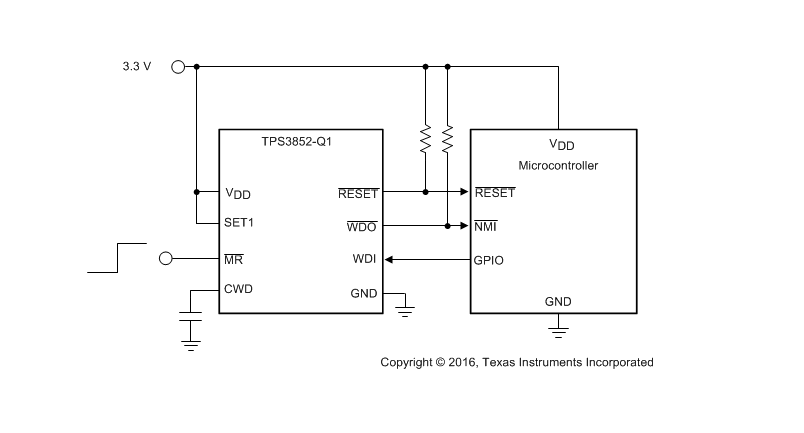

• ?典型應用?：監控微控制器的供電電壓，并提供看門狗監督。
• ?布局指南?：建議將上拉電阻盡可能靠近RESET和WDO引腳放置。

9. 文檔支持

• 提供設備支持、文檔支持、接收文檔更新通知、社區資源等。

10. 注意事項

• 在使用時應注意靜電放電（ESD）防護。
• TI提供的技術和可靠性數據等資源僅供參考，用戶需自行負責選擇合適的產品、設計并驗證應用。
