TPS3435-Q1 是一款超低功耗 （典型值為 250nA） 器件，提供可編程超時看門狗定時器。

TPS3435-Q1 提供高精度超時看門狗定時器，具有許多功能，適用于各種應用。超時看門狗定時器可由工廠編程，也可由用戶使用外部電容器進行編程。可以使用 logic pins的組合即時更改 timer 值。該看門狗還提供獨特的功能，例如啟用-禁用、啟動延遲。
*附件：tps3435-q1.pdf

WDO 延遲可通過工廠編程的默認延遲設置進行設置，也可由外部電容器進行編程。該器件還提供一種鎖存輸出作，其中輸出被鎖存，直到看門狗故障被清除。

TPS3435-Q1 為 TPS3431-Q1 器件系列提供了性能升級替代方案。TPS3435-Q1 采用小型 8 引腳 SOT-23 封裝。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 工廠編程或用戶可編程的看門狗超時
  • ±10% 準確計時器（最大值）
  • 工廠編程：1ms 至 100s
• 工廠編程或用戶可編程復位延遲
  • ±10% 準確計時器（最大值）
  • 工廠編程選項：2ms 至 10s
• 輸入電壓范圍：VDD = 1.04V 至 6.0V
• 超低電源電流：IDD = 250nA（典型值）
• 開漏、推挽式;低電平有效輸出
• 各種可編程性選項：
  • 看門狗啟用-禁用
  • 看門狗啟動延遲：無延遲至 10s
  • 動態定時器擴展：1X 至 256X
  • 鎖存輸出選項
• MR 功能支持

參數

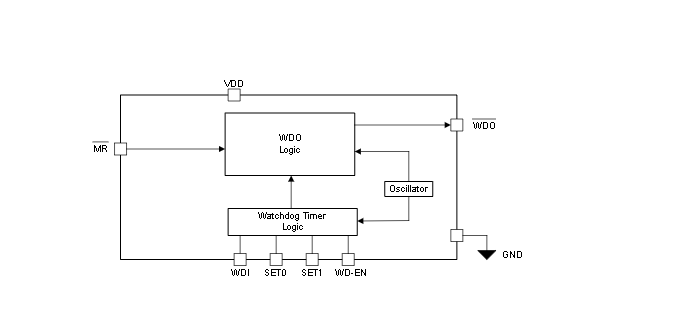

方框圖

1. 產品概述

• ?類型?：汽車級Nano IQ精度超時看門狗定時器
• ?特點?：
  • AEC-Q100認證，適用于-40°C至125°C的環境工作溫度
  • 工廠預編程或用戶可編程看門狗超時，±10%準確度
  • 工廠預編程或用戶可編程復位延遲，±10%準確度
  • 輸入電壓范圍：1.04V至6.0V
  • 超低供電電流：250nA（典型值）
  • 提供開漏、推挽、低電平有效輸出
  • 多種可編程選項，包括看門狗使能/禁用、啟動延遲、動態定時器擴展、鎖定輸出等

2. 主要特性

• ?高精度定時器?：工廠預編程或用戶可編程，±10%準確度
• ?超低功耗?：250nA典型供電電流
• ?多種輸出選項?：開漏、推挽、低電平有效
• ?看門狗功能?：
  • 可編程超時范圍：1ms至100s（工廠預編程）
  • 可編程復位延遲范圍：2ms至10s（工廠預編程）
  • 啟動延遲：無延遲至10s
  • 動態定時器擴展：1X至256X
  • 鎖定輸出選項
• ?MR（手動復位）功能?

3. 應用領域

• ? 車載充電器（OBC） ?
• ?無線充電器?
• ? 電池管理系統（BMS） ?
• ?前置攝像頭?
• ?環視系統ECU?

4. 功能描述

• ?超時看門狗定時器?：監控WDI引腳的下降沿，如果在預設的超時時間內未檢測到有效信號，則觸發WDO輸出。
• ?可編程功能?：
  • 看門狗超時和復位延遲可通過外部電容器或固定值設置。
  • 提供看門狗使能/禁用功能，便于固件更新、軟件調試等場景。
  • 支持動態定時器擴展，可根據系統需求實時調整定時器值。
• ?MR功能?：當MR引腳被拉低時，立即觸發WDO輸出，實現手動復位。

5. 電氣特性

• ?供電電壓?：1.04V至6.0V
• ?供電電流?：0.25μA至0.8μA（典型值）
• ?輸入/輸出電平?：
  • 低電平輸入電壓：0.3V DD
  • 高電平輸入電壓：0.7V DD
  • 低電平輸出電壓：300mV（最大）
• ?時序要求?：
  • MR引腳脈沖持續時間：100ns
  • WDI脈沖持續時間：500ns
  • 看門狗超時周期：根據設置可變
  • 看門狗啟動延遲：根據型號可變

6. 封裝與尺寸

• ?封裝類型?：8引腳SOT-23
• ?尺寸?：2.90mm × 1.60mm

7. 設計指南

• ?電源推薦?：對于噪聲敏感的系統，建議在VDD引腳旁放置0.1μF的旁路電容器。
• ?布局布線?：確保關鍵信號線的短而直接，以減少噪聲和干擾。
• ?電容器選擇?：對于看門狗超時和復位延遲設置，選擇合適的電容器值以實現所需的時序。
