TPS35 是一款超低功耗（典型值為 250nA）器件，提供具有可編程超時看門狗定時器的精密電壓監控器。TPS35 支持寬閾值級別，用于欠壓監控，在指定溫度范圍內具有 1.2% 的精度。
*附件：具有精密超時看門狗定時器的 TPS35 Nano IQ 精密電壓監控器數據表 .pdf

TPS35 提供高精度超時看門狗定時器，具有適用于各種應用的多種功能。超時看門狗定時器可由工廠編程，也可由用戶使用外部電容器進行編程。可以使用 logic pins的組合即時更改 timer 值。該看門狗還提供獨特的功能，如啟用-禁用、啟動延遲、獨立的 WDO 引腳選項。

RESET 或 WDO 延遲可以通過工廠編程的默認延遲設置來設置，也可以由外部電容器來設置。該器件還提供鎖存輸出作，其中輸出被鎖存，直到監控器或看門狗故障被清除。

TPS35 為TPS3851器件系列提供了性能升級替代方案。TPS35 采用小型 6 引腳 WSON 和 8 引腳 SOT-23 封裝。

特性

工廠編程或用戶可編程的看門狗超時
- ±10% 準確計時器（最大值）
- 工廠編程：1ms 至 100s
工廠編程或用戶可編程復位延遲
- ±10% 準確計時器（最大值）
- 工廠編程選項：2ms 至 10s
輸入電壓范圍：VDD = 1.04V 至 6.0V
固定閾值電壓（VIT-）：1.05V 至 5.4V
- 閾值電壓以 50mV 步長提供
- 1.2% 電壓閾值精度（最大值）
- 內置磁滯（VHYS）：5%（典型值）
超低電源電流：IDD = 250nA（典型值）
開漏、推挽式;低電平有效輸出
各種可編程性選項：
- 看門狗啟用-禁用
- 看門狗啟動延遲：無延遲至 10s
- 動態定時器擴展：1X 至 256X
- 鎖存輸出選項
MR 功能支持

參數

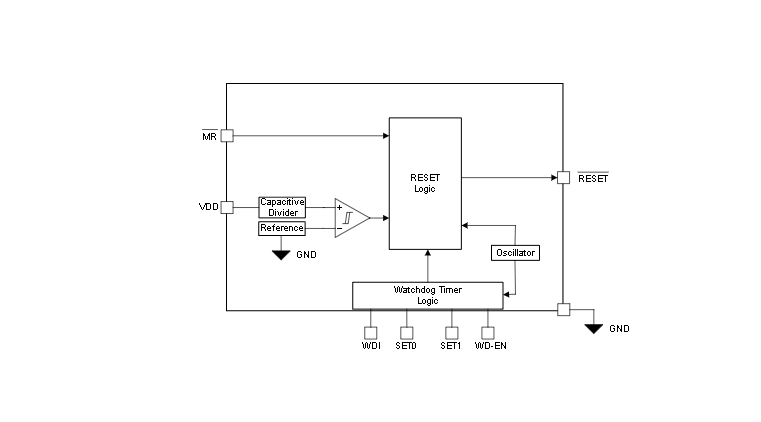

方框圖

1. 產品概述

?電壓監控?：
- 監控電壓范圍：1.04V至6.0V
- 固定閾值電壓（V IT-）范圍：1.05V至5.4V，步長為50mV
- 電壓閾值準確度：最大1.2%
- 內置遲滯功能，典型遲滯比例為5%
?看門狗定時器?：
- 工廠預編程或用戶可編程超時，±10%準確度
- 工廠預編程復位延遲選項，±10%準確度
- 可編程看門狗啟動延遲：無延遲至10秒
- 支持動態定時器擴展，1X至256X
- 看門狗使能/禁用功能
?其他特性?：
- MR（手動復位）功能支持
- 鎖定輸出選項
- 超小封裝尺寸，適合空間受限的應用

?電壓監控功能?：持續監控供電電壓，當電壓降至設定閾值以下時，觸發復位輸出。
?看門狗定時器功能?：監控WDI引腳的下降沿，如果在預設的超時時間內未檢測到有效信號，則觸發復位或WDO輸出。
?可編程功能?：
- 看門狗超時和復位延遲可通過外部電容器或固定值設置。
- 提供看門狗使能/禁用功能，便于固件更新、軟件調試等場景。
- 支持動態定時器擴展，可根據系統需求實時調整定時器值。
?MR功能?：當MR引腳被拉低時，立即觸發復位輸出，實現手動復位。
