TPS36-Q1 是一款超低功耗（典型值為 250 nA）器件，提供具有可編程窗口看門狗定時器的精密電壓監控器。TPS36-Q1 支持寬閾值電平的欠壓監控，在指定溫度范圍內具有 1.2% 的精度。

TPS36-Q1 提供高精度窗口看門狗定時器，具有許多功能，適用于各種應用。關閉窗口定時器可由工廠編程，也可使用外部電容器進行用戶編程。可以使用 logic pins的組合即時更改 open window to close window ratio。該看門狗還提供獨特的功能，如啟用-禁用、啟動延遲、獨立的 WDO 引腳選項。
*附件：TPS36-Q1 具有精密窗口看門狗定時器的汽車級 Nano IQ 精密電壓監控器數據表.pdf

RESET 或 WDO 延遲可以通過工廠編程的默認延遲設置來設置，也可以由外部電容器來設置。該器件還提供鎖存輸出作，其中輸出被鎖存，直到監控器或看門狗故障被清除。

TPS36-Q1 為 TPS3852-Q1 器件系列提供了性能升級替代方案。TPS36-Q1 采用小型 8 引腳 SOT-23 封裝。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 工廠編程或用戶可編程的看門狗超時
  • ±10% 準確計時器（最大值）
  • 工廠編程的關閉窗口：1 毫秒至 100 秒
• 工廠編程或用戶可編程復位延遲
  • ±10% 準確計時器（最大值）
  • 工廠編程選項：2 毫秒至 10 秒
• 輸入電壓范圍：V DD = 1.04 V 至 6.0 V
• 固定閾值電壓 （V IT-）：1.05 V 至 5.4 V
  • 閾值電壓以 50 mV 步長提供
  • 1.2% 電壓閾值精度（最大值）
  • 內置磁滯 （V HYS）：5%（典型值）
• 超低電源電流：I DD = 250 nA（典型值）
• 開漏、推挽式;低電平有效輸出
• 各種可編程性選項：
  • 看門狗啟用-禁用
  • 看門狗啟動延遲：無延遲至 10 秒
  • 開窗與關窗比率選項：1X 至 511X
  • 鎖存輸出選項
• MR 功能支持

參數

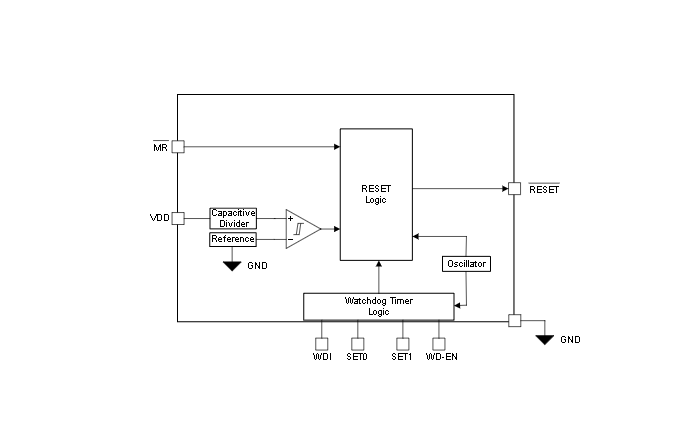

方框圖

1. 產品概述

• ?類型?：汽車級Nano IQ精密電壓監控器，帶精密窗口看門狗定時器
• ?特點?：AEC-Q100認證，超低功耗（典型值250nA），高精度電壓監控（±1.2%），支持窗口看門狗定時器

2. 應用領域

• ?適用設備?：車載充電器、駕駛員監控系統、電池管理系統（BMS）、前置攝像頭、環視系統ECU等

3. 主要特性

• ?電壓監控范圍?：VDD = 1.04V至6.0V
• ?固定閾值電壓?：1.05V至5.4V，步長為50mV
• ?閾值電壓精度?：±1.2%（最大）
• ?內置遲滯?：典型值5%
• ?窗口看門狗定時器?：
  • 窗口關閉時間（tWC）：工廠編程或用戶可編程，±10%準確度（最大），范圍從1ms至100s
  • 窗口打開時間（tWO）：基于tWC和SET引腳設置，最大可至640s
• ?復位延遲?：工廠編程或用戶可編程，±10%準確度（最大），范圍從2ms至10s
• ?輸出類型?：開漏、推挽；低電平有效
• ?可編程功能?：看門狗使能/禁用、啟動延遲、窗口比例調整、鎖定輸出

4. 封裝與尺寸

• ?封裝類型?：8引腳SOT-23
• ?尺寸?：2.90mm × 1.60mm（名義值）

5. 電氣特性

• ?供電電流?：典型值250nA
• ?低電平輸出電壓?：VOL = 300mV（最大）
• ?高電平輸出電壓?：VOH = 0.8VDD（最小）
• ?輸入電壓范圍?：WDI、SETx、MR等引腳為0至VDD
• ?輸出電流?：WDO、RESET引腳最大-20mA至20mA

6. 功能描述

• ?電壓監控?：持續監控VDD電壓，當電壓降至設定閾值以下時，斷言RESET輸出
• ?窗口看門狗定時器?：
  • 監控WDI引腳上的下降沿，根據窗口關閉時間（tWC）和窗口打開時間（tWO）判斷系統狀態
  • 若在tWO期間未檢測到有效下降沿，則斷言RESET或WDO輸出
• ?可編程功能?：
  • 看門狗使能/禁用：通過WD-EN引腳或SET1:0]引腳組合控制
  • 啟動延遲：允許主機在啟動過程中完成初始化，避免意外復位
  • 窗口比例調整：通過SET引腳組合動態調整tWO與tWC的比例
  • 鎖定輸出：在故障條件下鎖定輸出，直至故障清除或設備復位

7. 應用與實現

• ?典型應用?：微控制器供電電壓和窗口看門狗監控電路
• ?設計指南?：包括閾值電壓設置、窗口時間設置、復位延遲設置、啟動延遲設置等
• ?布局建議?：確保VDD引腳連接低阻抗，在VDD引腳旁放置0.1μF陶瓷電容器，減少寄生電容對性能的影響

8. 支持與文檔

• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知
• ?支持資源?：包括TI E2E支持論壇、相關應用筆記、參考設計等
• ?靜電放電警告?：提醒用戶注意靜電放電可能對芯片造成的損害
