TPS3430-Q1 是一款獨立的汽車窗口看門狗定時器，具有可編程看門狗窗口和可編程看門狗復位延遲，適用于汽車應用。TPS3430-Q1 窗口看門狗可實現 2.5% 的定時精度（25°C 時的典型值），看門狗輸出 （WDO） 復位延遲可通過工廠編程的默認延遲設置進行設置，或由外部電容器進行編程。可以通過 SET 引腳禁用看門狗，以避免在開發過程或開機期間出現意外的看門狗超時。
*附件：TPS3430-Q1 具有可編程復位延遲功能的汽車窗口看門狗定時器 數據表 .pdf

TPS3430-Q1 采用小型 3.00mm × 3.00mm、10 引腳 VSON 封裝。TPS3430-Q1 具有可潤濕側面，便于光學檢查。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 工廠編程的精密看門狗定時器：
  • 25°C 時，典型值為 ±2.5% 的看門狗超時和看門狗復位延遲
• 看門狗禁用功能
• 用戶可編程看門狗超時
• 用戶可編程看門狗復位延遲
• 輸入電壓范圍：VDD = 1.6 V 至 6.5 V
• 低電源電流：I DD 系列 = 10 μA（典型值）
• 開漏輸出
• 小型 3mm × 3mm、10 引腳 VSON 封裝
• 結點工作溫度范圍：–40°C 至 +125°C

參數

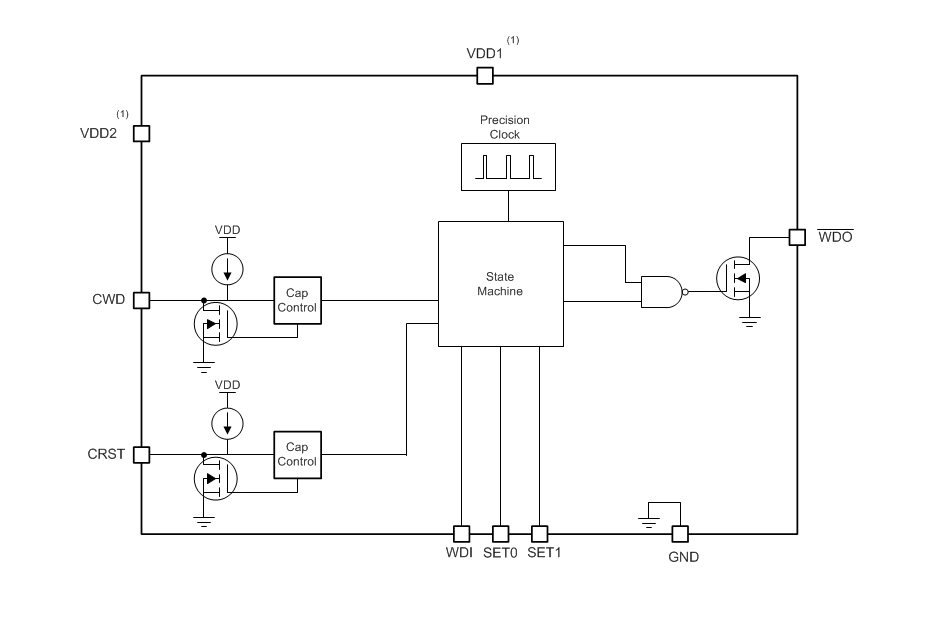

方框圖

1. 產品概述

• ?類型?：汽車窗口看門狗定時器。
• ?應用?：適用于汽車領域，如車載信息娛樂系統、高級駕駛輔助系統（ADAS）、電池管理系統（BMS）等。
• ?特點?：具有可編程復位延遲功能、窗口看門狗定時器、高精度定時、以及可編程看門狗超時設置。

2. 主要特性

• ?AEC-Q100認證?：滿足汽車電子應用標準。
• ?高精度?：看門狗超時和復位延遲精度高達±2.5%（典型值，25°C）。
• ?可編程功能?：支持用戶通過外部電容或內部預設值編程看門狗超時和復位延遲。
• ?窗口看門狗?：允許設置看門狗輸入信號的有效時間窗口，提高系統可靠性。
• ?低功耗?：典型工作電流為10 μA。
• ?寬電壓范圍?：輸入電壓范圍1.6 V至6.5 V。
• ?小型封裝?：3 mm × 3 mm，10引腳VSON封裝。

3. 功能描述

• ?看門狗超時?：通過CWD引腳或內部預設值設置，當WDI引腳在指定時間內未接收到有效信號時，觸發WDO輸出。
• ?復位延遲?：通過CRST引腳或內部預設值設置，WDO輸出觸發后的復位延遲時間。
• ?窗口看門狗?：WDI引腳必須在CWD和SET引腳設定的時間窗口內接收到有效信號，否則觸發WDO輸出。
• ?看門狗禁用?：通過SET引腳配置，可在開發或初始化階段禁用看門狗功能。

4. 電氣特性

• ?工作電壓?：VDD1和VDD2均為1.6 V至6.5 V。
• ?最大輸出電流?：WDO引腳最大輸出電流為20 mA。
• ?靜電放電（ESD）保護?：符合AEC Q100標準的HBM和CDM等級。
• ?熱信息?：結到環境的熱阻為47.6°C/W。

5. 定時要求

• ? 看門狗超時（tWDU） ?：可編程范圍從毫秒級到秒級，具體取決于CWD引腳配置。
• ? 復位延遲（tRST） ?：可編程范圍從毫秒級到秒級，具體取決于CRST引腳配置。
• ?時間窗口?：由CWD和SET引腳共同設置，確保WDI信號在有效窗口內。

6. 應用指南

• ?設計靈活性?：支持多種看門狗超時和復位延遲配置，滿足不同應用需求。
• ?系統監控?：適用于微控制器、處理器等系統的實時監控，提高系統穩定性和可靠性。
• ?布局建議?：推薦將關鍵引腳（如CWD、CRST、WDI）附近的寄生電容最小化，以確保定時準確性。

7. 封裝與尺寸

• ?封裝類型?：10引腳VSON封裝。
• ?尺寸?：3 mm × 3 mm。

8. 支持資源

• ?數據手冊?：提供詳細的技術規格、應用指南和布局建議。
• ?設計工具?：可能包括用于計算看門狗超時和復位延遲的在線工具或計算器。
• ?TI E2E?支持論壇?：提供技術支持和社區幫助，解決設計過程中的問題。

9. 注意事項

• ?電源管理?：確保VDD1和VDD2引腳正確連接，且電壓在指定范圍內。
• ?定時準確性?：在極端溫度條件下，定時精度可能會有所變化，需根據應用需求進行適當調整。
• ?靜電防護?：在處理和安裝過程中，需采取適當的靜電防護措施，以防損壞設備。
