概述
ADuM4070是一款穩壓DC/DC隔離電源控制器，集成內部MOSFET驅動器。該DC/DC控制器原邊內置一個隔離式PWM反饋，采用i Coupler?芯片級變壓器技術和完整的回路補償。可以不必采用光耦合器進行反饋以及為了穩定性而補償環路。

相比未經調節的隔離DC/DC電源，ADuM4070隔離器可以提供更加穩定的輸出電壓和更高的效率。它采用寬體SOIC封裝，完全集成了反饋和環路補償，提供更小的尺寸和8.3 mm爬電距離解決方案。

穩壓反饋可在整個輸出功率范圍內提供相對平坦的效率曲線。ADuM4070可從5.0 V或3.3 V輸入電壓使能具有3.3 V至24 V隔離輸出電壓范圍的DC/DC轉換器，輸出功率達2.5 W。
數據表：*附件：ADUM4070集成反饋功能的隔離式開關調節器技術手冊.pdf

應用

• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 過程控制

特性

• 內置補償?shù)母綦xPWM反饋
• 原邊變壓器驅動器可在5 V輸入電壓下支持2.5 W輸出功率
• 可調的穩壓輸出：
  3.3 V至24 V
• 效率高達70%
• 可調振蕩器頻率：200 kHz至1 MHz
• 上電時提供軟啟動功能
• 逐脈沖過流保護
• 熱關斷
• 5,000 V rms隔離
• 高共模瞬變抗擾度：>25 kV/μs
• 16引腳SOIC封裝，爬電距離為8.3 mm
• 高溫條件下工作：
  105°C
• 安全和法規認證
• UL認證：1分鐘5000 V rms，符合UL 1577標準
• 通過IEC 62368-1、IEC 61010-1和IEC 60601-1 CSA認證
• VDE合格證書
• DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
• VIORM = 849 V峰值

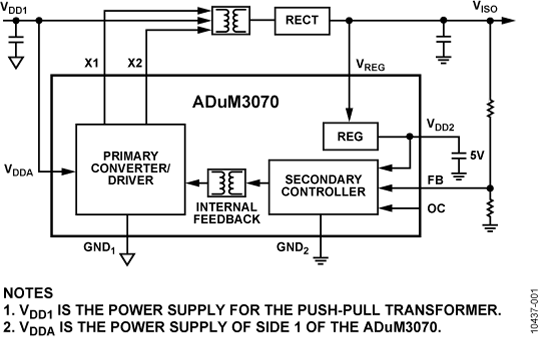

框圖

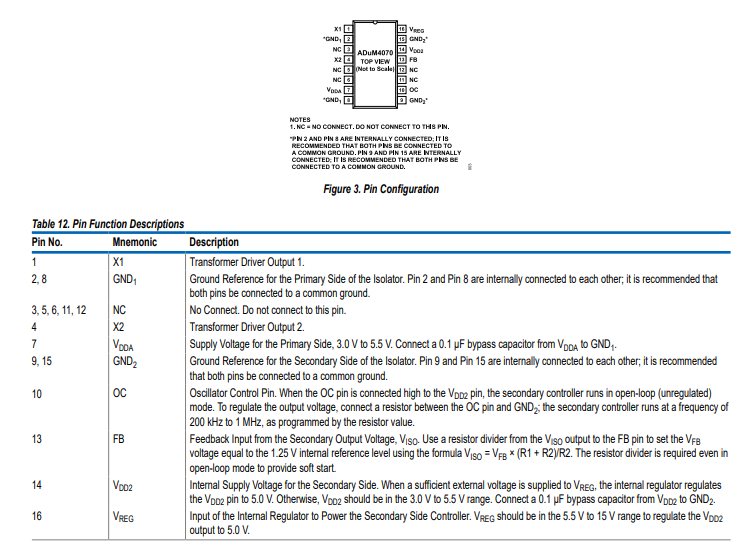

引腳配置描述

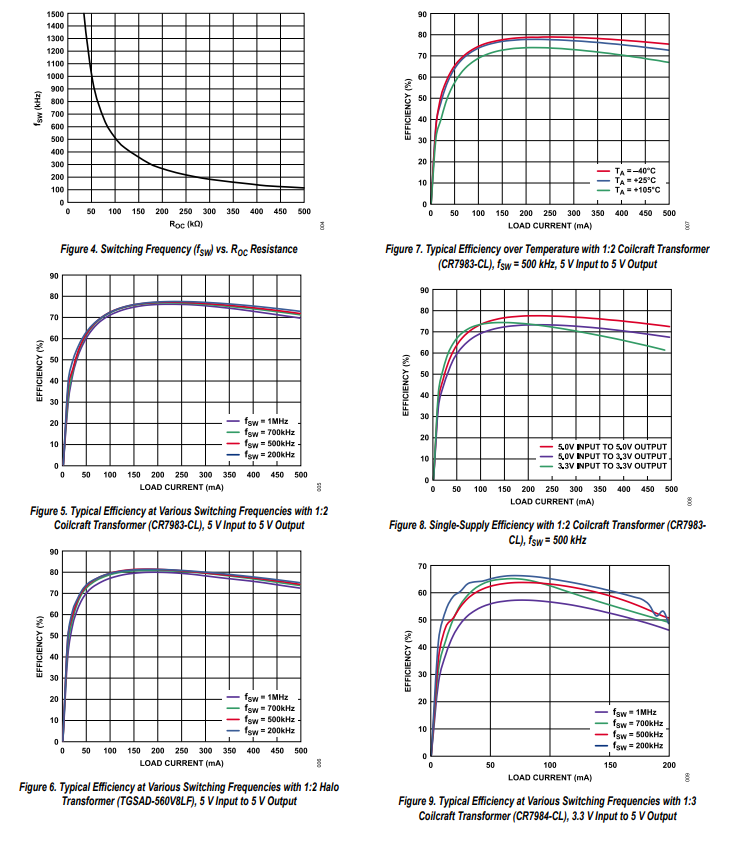

典型性能特征

應用信息

ADuM4070的直流 - 直流轉換器部分采用次級側控制器架構，通過外部功率變壓器，利用隔離式脈沖寬度調制（PWM）調制，將功率從初級側傳輸?shù)酱渭墏取３跫墏鹊腦1和X2引腳連接內部功率開關電路，次級側的功率由變壓器的次級繞組通過外部肖特基二極管D1和D2進行全波整流，經L1電感和Cout電容濾波后，再由隔離式電源控制器調節，輸出電壓最高可達15V。

次級側（V_{ISO}）控制器借助電阻分壓器從輸出（V_{OUT}）側獲取反饋電壓V_{SEN}，以此調節輸出。初級側通過專用的iCoupler數據通道接收次級側的PWM控制信號，該通道對X1和X2引腳之間的初級側PWM轉換器電壓周期進行編碼。此反饋機制可實現更高的功率傳輸和效率。

ADuM4070具備欠壓鎖定（UVLO）功能，并帶有遲滯特性，適用于**V_{DD2}**電源輸入。該功能可防止因輸入電源噪聲或緩慢上電斜坡導致轉換器誤振蕩。

建議最小負載電流為10mA，以確保最佳運行狀態。較小的負載可能會因產生短而無規律的PWM脈沖，在輸出端引入過多噪聲，在某些情況下，這可能導致穩壓問題。

應用原理圖

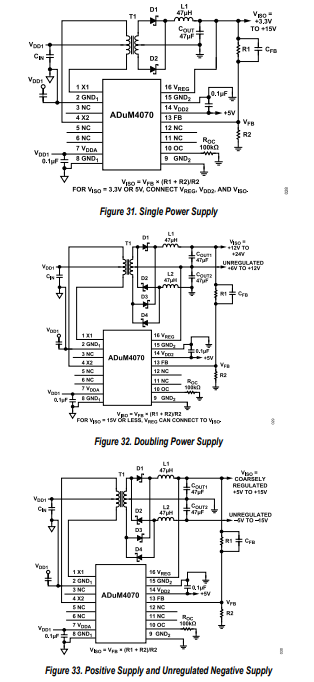

ADuM4070有三種主要應用原理圖，如圖31至圖33所示。圖31采用中心抽頭式次級繞組和兩個肖特基二極管，可提供全波整流，適用于輸出電壓為3.3V、5V、12V和15V的單路電源。對于V_{ISO}為3.3V或5V的情況，通常可將V_{SEN}、**V_{DD2}和V_{ISO}**連接在一起。

圖32展示了電壓倍增電路，可用于輸出電壓超過15V的電源，是能提供最大15V電壓的調節器的理想選擇。在圖32所示電路中，輸出電壓**V_{OUT}可高達24V，且V_{SEN}**引腳的電壓可通過直接連接低于10V的電壓（例如，V_{DD1} = 3.3V，V_{ISO} = 5V）來獲取12V輸出。

圖33同樣采用電壓倍增次級繞組，是具有隔離正電源和隔離負電源的應用示例，輸出電壓約為±5V、±12V和±15V。

對于圖31至圖33所示的所有電路，隔離輸出電壓**V_{ISO}**可通過電阻分壓器（R1和R2，阻值范圍為1kΩ至100kΩ）進行設置，計算公式如下：
