一、DVP簡介

DVP接口（Digital Video Port）是一種用于數字視頻傳輸?shù)牟⑿薪涌冢Ｒ娪?a target="_blank">嵌入式系統和圖像傳感器中。DVP直接傳輸數字視頻信號，減少模數轉換需求，適合中低速視頻傳輸。數據線：通常為8、10、12或16根數據線，用于傳輸像素數據。控制信號包括像素時鐘（PCLK）、行同步（HSYNC 或 HREF）信號、場同步（VSYNC）等，用于同步數據傳輸。

DVP和VGA時序有相似之處，都使用行同步（HSYNC）和場同步（VSYNC）信號來同步圖像數據。區別在于DVP是數字接口，直接傳輸數字像素數據，包含像素時鐘（PCLK）和數據線；VGA是模擬接口，傳輸模擬RGB信號，需數模轉換 。

本例介紹的DVP行同步信號采用 HREF，用于 ov5640 DVP數據接收采集。

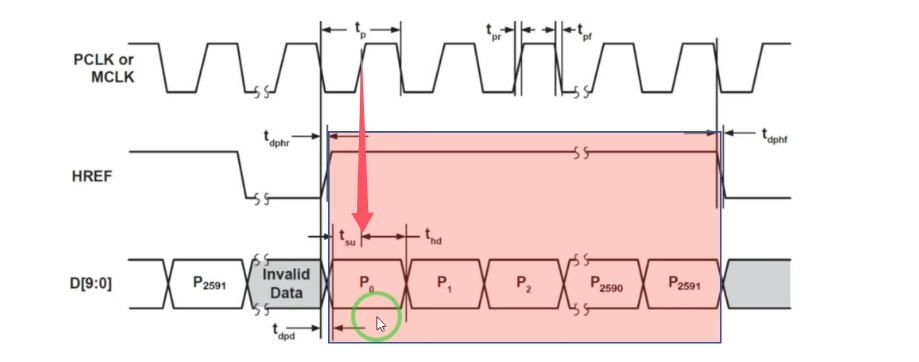

（1）行時序

1.高電平有效：HREF為高電平時，表示正在傳輸有效像素數據。

2.像素傳輸：在HREF高電平期間，每個PCLK周期傳輸一個像素數據。

3.行結束：HREF從高電平變?yōu)榈碗娖剑瑯酥疽恍袛?shù)據傳輸完成。

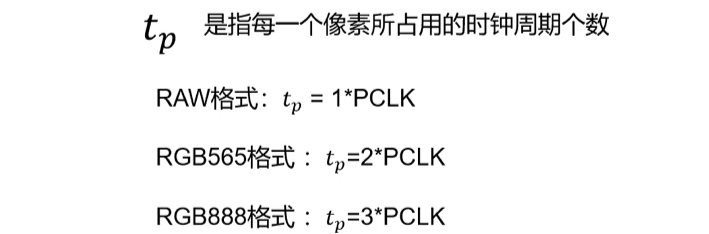

4.像素數據周期：ov5640 DVP每個有效數據為8位，數據采集時需要根據輸出格式進行調整，輸出RGB565格式需要兩個像素時鐘才能完成傳輸，先傳輸高8位，后第8位。

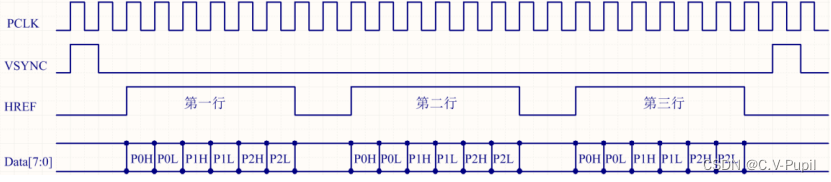

（2）場時序

1.同步脈沖：VSYNC產生高電平脈沖（取決于極性，ov5640為高）表示新一幀開始。

2.有效數據期：新一幀開始一段時間后，每行數據通過HSYNC或HREF信號同步。

3.幀結束：一幀數據傳輸完成后，VSYNC再次產生脈沖，標志下一幀的開始。

二、Verilog 實現

（1）設計要求

1. 對 ov5640 輸出RGB565格式的圖像數據進行接收

2. 接收數據輸出給存儲器（如rom、fifo、ddr）進行存儲，包含必要輸出端口

（2）設計要點

1. 場同步：每當 vsync 產生一次上升沿即代表新一幀的開始（上升沿通過打拍判斷）

2. 行同步：href 的每段高電平代表一行有效數據

3. 數據格式：一個pclk像素時鐘傳8位，而RGB565一個像素16位，需要兩個pclk像素時鐘才傳輸完一個像素數據，因此需要進行先緩存高8位數據，并在接收第8位時拼接數據并輸出

4. 數據有效信號：高電平時代表當前RGB565數據有效，可供后續存儲器作寫使能使用

（3）模塊代碼

`timescale 1ns / 1ps

module DVP_ctrl#(

parameter PIC_CNT_MAX = 4'd10 //舍棄前10幀不穩定圖像數據

)(

input wire rst_n,

input wire ov5640_pclk, //攝像頭像素時鐘

input wire ov5640_href, //攝像頭行同步信號

input wire ov5640_vsync, //攝像頭場同步信號

input wire [7:0] ov5640_data, //攝像頭場數據輸入

output reg [15:0] RGB565_data, //圖像數據輸出（RGB565格式）

output wire data_valid //數據有效信號（給存儲器的寫使能信號）

);

reg pix_flag; //一像素數據結束標志位

wire pic_flag; //一幀圖像結束標志位

reg pic_valid; //幀有效標志位

reg [3:0] pic_cnt; //幀計數器

reg [7:0] r_ov5640_data; //輸入數據緩存

reg ov5640_vsync_delay; //場同步信號打拍

reg pix_flag_delay; //一像素數據結束標志位打拍

//***************************** 場同步 ****************************//

//場同步信號打拍（用于檢測vsync上升沿）

always@(posedge ov5640_pclk or negedge rst_n)

if(rst_n == 1'b0)

ov5640_vsync_delay <= 1'b0;

else

ov5640_vsync_delay <= ov5640_vsync;

//一幀圖像結束標志位（vsync上升沿產生一次）

assign pic_flag = ((ov5640_vsync_delay == 1'b0) &&

(ov5640_vsync == 1'b1)) ? 1'b1 : 1'b0;

//前幾幀計數，計滿產生幀有效信號

always @(posedge ov5640_pclk or negedge rst_n) begin

if (!rst_n) begin

pic_cnt <= 4'd0;

pic_valid <= 1'b0;

end else if (pic_flag) begin

if (pic_cnt == PIC_CNT_MAX) begin

pic_cnt <= 4'd0;

pic_valid <= 1'b1;

end else

pic_cnt <= pic_cnt + 4'd1;

end

end

//***************************** 行同步 ****************************//

//行同步

always @(posedge ov5640_pclk or negedge rst_n) begin

if (!rst_n) begin

pix_flag <= 1'b0;

r_ov5640_data <= 8'b0;

RGB565_data <= 8'b0;

end else if (ov5640_href) begin

if (!pix_flag) begin

r_ov5640_data <= ov5640_data; //先緩存高8位

pix_flag <= 1'b1;

end else begin

RGB565_data <= {r_ov5640_data , ov5640_data};//后拼接低8位輸出

pix_flag <= 1'b0;

end

end

end

//一像素數據結束標志位打拍（用于產生像素數據有效信號）

always@(posedge ov5640_pclk or negedge rst_n)

if(rst_n == 1'b0)

pix_flag_delay <= 1'b0;

else

pix_flag_delay <= pix_flag;

//像素數據有效信號

assign data_valid = pic_valid & pix_flag_delay;

endmodule

（4）仿真代碼

仿真就是給DVP模塊模擬ov5640產生的圖像數據，我用的deepseek寫了一版，但經過測試發現不能直接使用，于是根據它的框架自己進行了一些修改，可以通過參數設置模擬圖像數據的參數（仿真多少幀、一幀多少行、一行多少像素）。以下模擬輸出了10幀、一幀8行數據、一行16個像素點，同時DVP舍去前3幀圖像數據。

`timescale 1ns / 1ps

module DVP_data_gen_tb();

reg pclk; //像素時鐘 (10ns周期)

reg rst_n; //復位信號 (低電平有效)

reg vsync; //場同步信號

reg href; //行同步信號

reg [7:0] data; //像素數據 (8bit)

wire data_valid; //數據有效信號

wire [15:0] RGB565_data; //輸出RGB565格式數據 (16bit)

//模擬OV5640視頻數據生成

parameter WIDTH = 16, //寬（一行多少個像素）

HIGTH = 8, //高（一幀多少行數據）

FRAME = 10; //幀（模擬發送多少幀數據）

integer pixel_cnt = 0, //像素計數器

row_cnt = 0, //行計數器

frame_cnt = 0; //幀計數器

//時鐘(10ns周期)

always #5 pclk = ~pclk;

initial begin //初始化復位

pclk = 0;

rst_n = 0; #20;

rst_n = 1;

end

always @(posedge pclk or negedge rst_n) begin

if (!rst_n) begin

vsync <= 0;

href <= 0;

data <= 0;

pixel_cnt <= 0;

row_cnt <= 0;

frame_cnt <= 0;

end else begin

//******************************************模擬場同步信號 (VSYNC)

if (pixel_cnt == 0 && row_cnt == 0) begin

vsync <= 1; // 一幀開始，VSYNC拉高一個時鐘周期

end else begin

vsync <= 0; // VSYNC拉低

end

//******************************************模擬行同步信號 (HREF)

if (row_cnt < HIGTH*10 + 10) begin//一幀模擬HIGTH行，多余行模擬行與行之間的輸出間隔

if (row_cnt <10 || (row_cnt % 10)!=0)

row_cnt <= row_cnt + 1;

else begin

if (pixel_cnt < WIDTH) begin

href <= 1; //HREF高電平表示行數據傳輸

data <= data + 1; //像素數據每次自增1

pixel_cnt <= pixel_cnt + 1;

end else begin

//一行結束

href <= 0; //HREF低電平表示行結束

pixel_cnt <= 0;

row_cnt <= row_cnt + 1; //行計數器加1

end

end

end else begin//一幀結束

href <= 0;

data <= 0;

row_cnt <= 0; //重置行計數器

frame_cnt <= frame_cnt + 1; //幀計數器加1

end

//******************************************模擬FRAME幀后結束測試

if (frame_cnt == FRAME) begin

$finish; // 結束仿真

end

end

end

DVP_ctrl #(

.PIC_CNT_MAX (4'd3) //舍去前三幀圖像

) DVP_ctrl (

.ov5640_pclk (pclk),

.rst_n (rst_n),

.ov5640_vsync (vsync),

.ov5640_href (href),

.ov5640_data (data),

.data_valid (data_valid),

.RGB565_data (RGB565_data)

);

endmodule

三、仿真波形

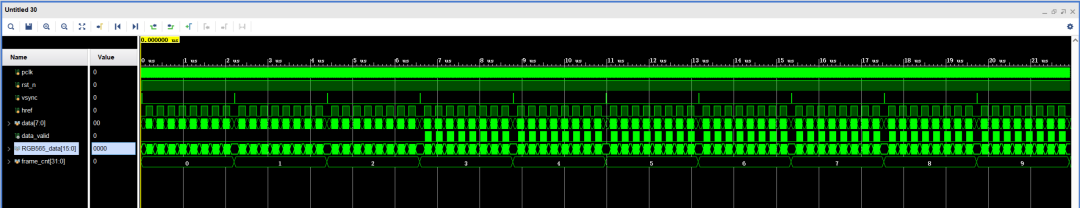

完整波形：可以看到一共發送了10幀數據，同時data_valid在前三幀保持為0，后面才開始變化，說明前三幀數據被成功舍去。

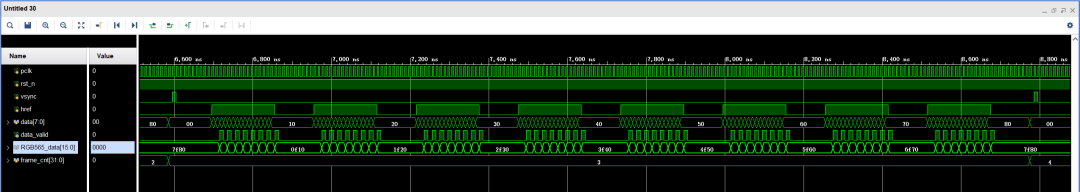

一幀波形：1幀包含8行，1行有16個8位數據。

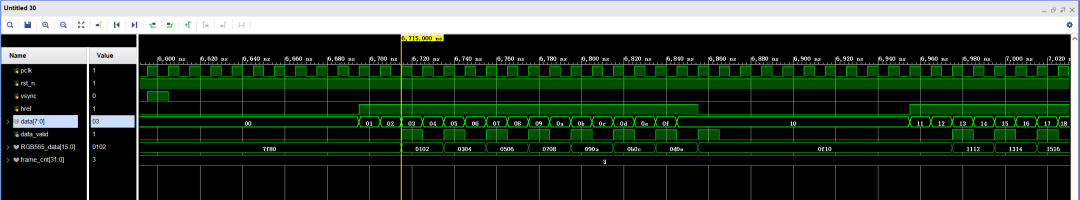

一行波形：一個RGB565像素數據對應兩個8位數據，可以看到每接收2個數據就相應拼接輸出1個RGB565數據，同時data_valid數據有效信號與數據同步產生。
