LTC1335 RS232/EIA562/RS485 收發器

優勢和特點

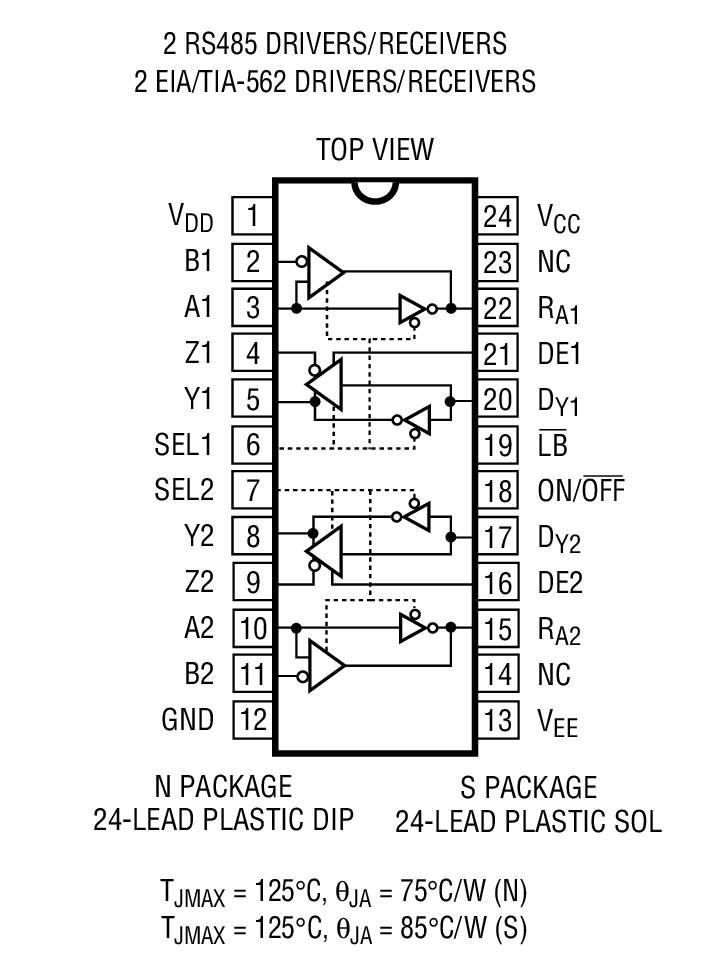

LTC1321：2-EIA562/RS232 收發器 / 2-RS485 收發器

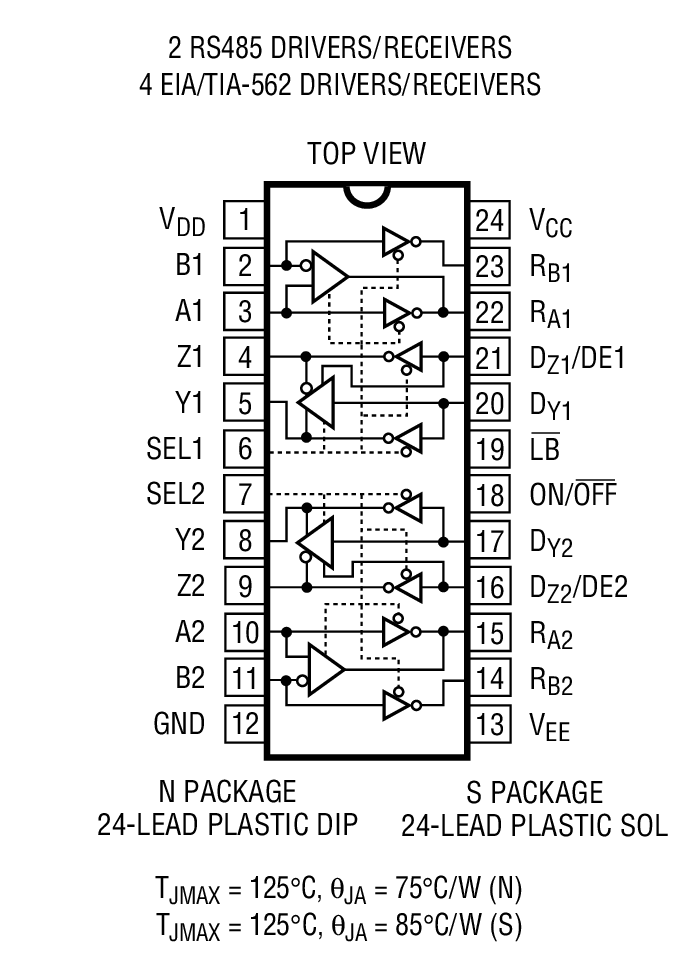

LTC1322：4-EIA562/RS232 收發器 / 2-RS485 收發器

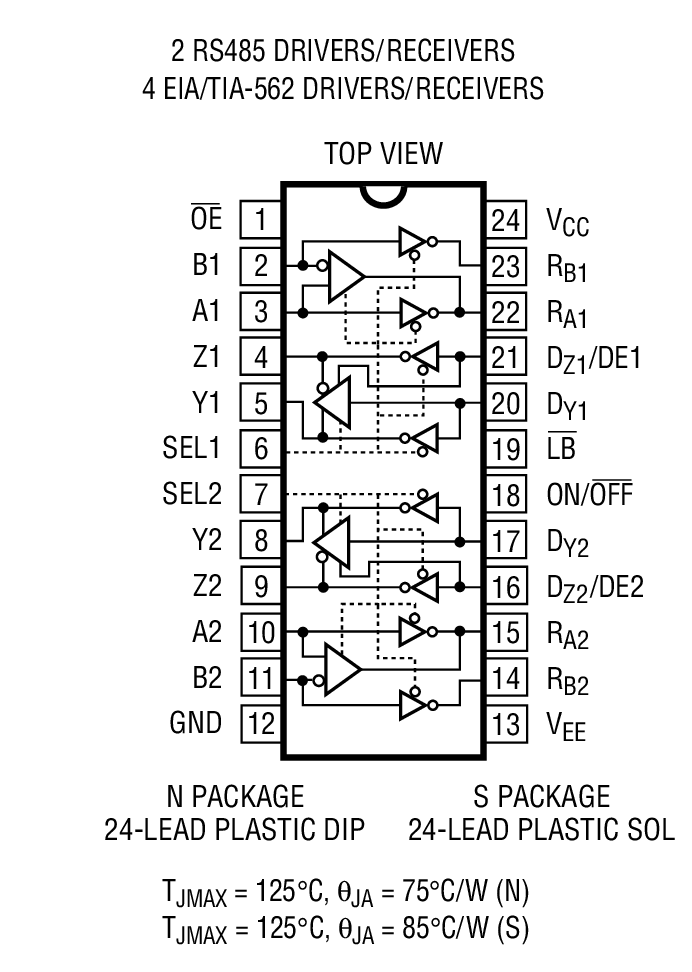

LTC1335：具 OE 的4-EIA562 收發器 / 2-RS485 收發器
LTC1321 / LTC1322 具有與 SP301 / SP302 相同的引出腳配置
LTC1335 具有接收器三態輸出
低電源電流：1mA (典型值)
在停機模式中的電源電流為 15μA
運行速度達 120kBaud (在 EIA/TIA-562 或 RS232 模式中)
運行速度達 10MBaud (在 RS485/RS422 模式中)
在環回模式中具有自測試能力
無上電 / 斷電毛刺干擾的輸出
驅動器在三態、停機模式中或電源關斷時保持高阻抗
熱停機保護
I/O 線能夠承受 ±25V
可承受重復的 10kV ESD 脈沖

產品詳情

LTC^?1321 / LTC1322 / LTC1335 是低功率 CMOS 雙向收發器，各具兩個可再配置接口端口。每款器件可配置為兩個 RS485 差分端口、兩個單端端口、或者一個 RS485 差分端口和一個單端端口。 LTC1321 / LTC1322 能夠提供 RS232 或 EIA562 兼容型單端輸出；LTC1335 則提供 EIA562 兼容型輸出，另外還包括一個輸出使能引腳，因而可使接收器邏輯電平輸出具有三種狀態。

RS232/EIA562 收發器工作至 120kBaud，而且完全符合 EIA/TIA-562 規范。RS485 收發器工作至 10MBaud，并完全遵照 RS485 和 RS422 規范。所有的接口驅動器均擁有短路和熱停機保護功能。一個使能引腳允許強制 RS485 驅動器輸出進入高阻抗狀態，即使在輸出被強制超過電源軌或電源被關斷的情況下這也將得到保持。驅動器輸出和接收器輸入均具有 ±10kV ESD 保護等級。一種環回模式將驅動器輸出回接至接收器輸入以進行診斷自測試。

當 6.5V ≤ V_DD ≤ 10V 和 – 6.5V ≥ V_EE ≥ –10V 時，LTC1321 / LTC1322 能夠支持 RS232 電壓電平。LTC1335 支持接收器輸出使能，但是不支持 RS232 電平。一種停機模式可將 I_CC 電源電流減小至 15μA。
