雙USB2.0接口靜電保護

賽米微爾Semiware ? 2025-06-08 15:20 ? 次閱讀

概述

對于雙USB 2.0 接口的靜電保護(ESD Protection)方案,目標是防止靜電放電(ESD)、電氣快速瞬變(EFT)、浪涌等干擾信號對USB數據線和電源線的損壞,確保接口的可靠性和系統穩定性。

靜電保護目標及說明

USB 2.0接口通常包含以下四根線:VBUS(電源)、D+(數據線)、D-(數據線)和GND(地線);保護方案需覆蓋兩對D+/D-和VBUS線路(共兩個USB接口),即:2x VBUS、2x D+、2x D-、GND不需額外保護。

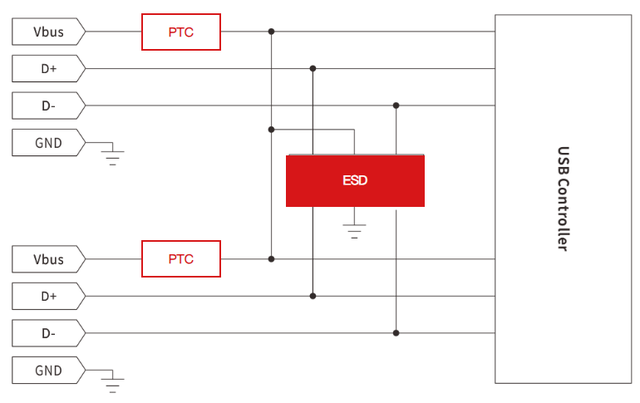

應用框圖


雙USB2.0接口靜電保護方案

方案說明及推薦器件

以上靜電保護方案,滿足測試標準:Contact-8kV Air-15kV

1、PTC推薦使用SMD1206-075系列自恢復保險絲,采用表面貼裝外形結構,產品具備自恢復的物理特性,被廣泛應用于消費類電子產品、計算機、照明、儀表等行業的過電流保護。如需了解產品詳情,可訪問SMD1206-075-自恢復保險絲-貼片PPTC-正溫度系數熱敏電阻

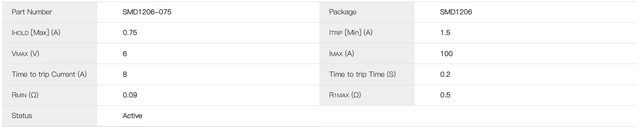

SMD1206-075系列自恢復保險絲

2、ESD推薦使用SESRV05-4A系列ESD二極管陣列,采用SOT-23-6L標準封裝,具有漏電流小,反應速度快(nS級),可靠性高等特性,被廣泛應用于HDMI,USB,VGA等高速信號傳輸接口ESD靜電防護,保護每個輸入/輸出引腳,為可能經歷破壞性靜電放電(ESD)的電子設備提供高級別保護。如需了解產品詳情,可訪問SESRV05-4A-靜電抑制器-ESD二極管-TVS二極管陣列

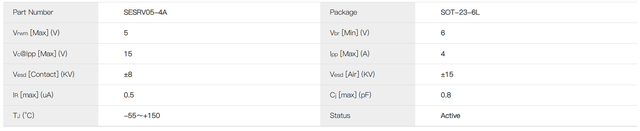

SESRV05-4A系列ESD二極管陣列

線路布局建議

  • ESD二極管靠近USB接口布置,距離越近越好
  • D+/D?走差分線,保持阻抗匹配(90Ω差分)
  • ESD二極管的引腳連接盡量短且粗,避免電感效應
  • VBUS走線可串聯保險絲(PTC)防過流

了解更多

如需要了解更多該方案的詳細信息,請與我們的工程師團隊聯系,或者訪問具體參考設計頁面:雙USB2.0靜電保護方案-雙USB2.0過壓保護方案;您在設計方案的過程中,也可以提供更多信息(如工作電壓、接口種類、是否接地等),我們可以按照您的要求進行方案設計及測試環境搭建。
