LTC2991 8 通道 I2C 電壓、電流和溫度監視器

數據： LTC2991產品技術英文資料手冊

優勢和特點

可測量電壓、電流和溫度
可測量 4 個遠端二極管的溫度
0.7°C (典型值) 準確度、0.06°C 分辨率
1°C (典型值) 內部溫度傳感器
串聯電阻抵消
14 位 ADC 負責測量電壓 / 電流
PWM 溫度輸出
3V 至 5.5V 電源工作范圍
8 個可選地址
內部 10ppm/°C 電壓基準
V1 至 V8 輸入 ESD 額定保護等級至 6kV HBM

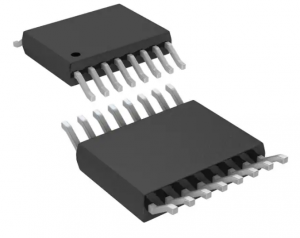

16 引腳 MSOP 封裝

產品詳情

LTC^?2991 用于監視系統溫度、電壓和電流。通過 I²C 串行接口，8 個監視器可單獨地測量電源電壓，并能配對以進行電流檢測電阻器或溫度感測晶體管的差分測量。其他的測量包括內部溫度及內部 V_CC。內部 10ppm 基準最大限度地縮減了所需的支持元件數目以及占板面積。可選地址和可配置功能為 LTC2991 提供了靈活性，使其可應用于各種需要測量溫度、電壓或電流數據的系統。LTC2991 非常適合于那些要求低于毫伏電壓的分辨率、1% 電流測量和 1°C 溫度準確度或此三者之任意組合的系統。
