TPS563203，TPS563206 都是簡單易用的 3A 同步降壓轉換器，采用 SOT563 封裝。

這些器件旨在以最少的外部元件數量運行，并實現低待機電流。
*附件：tps563206.pdf

該開關模式電源 （SMPS） 器件采用 D-CAP3 控制模式，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器，例如特種聚合物和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS563203 在 Eco 模式下運行，可在輕負載運行期間保持高效率。TPS563206 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。該器件通過 OCP、UVLO、OTP 和 UVP 與 hiccup 集成全面保護。TPS56320x 采用 6 引腳、1.6mm × 1.6mm SOT563 （DRL） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 輸入電壓范圍：4.2V 至 17V
  • 輸出電壓范圍：0.6V 至 7V
  • 參考電壓：0.6V
  • 25°C 時基準電壓精度為 ±1.5%
  • 在 –40°C 至 125°C 范圍內，基準電壓精度為 ±2%
  • 集成 100mΩ 和 55mΩ FET
  • TPS563203的低靜態電流：110μA
  • 開關頻率：600kHz
  • 最大 95% 的大占空比作
  • 固定軟啟動時間：1.4ms
• 易于使用且設計尺寸小
  • 輕負載時的 Eco 模式可實現 TPS563203
  • 輕負載時的 FCCM 模式，適用于 TPS563206
  • 具有快速瞬態響應的 D-CAP3? 控制模式
  • 支持使用預偏置輸出啟動
  • 用于 OT 和 UVLO 保護的非鎖存
  • 逐周期過流限制
  • 用于紫外線防護的打嗝模式
  • 工作結溫范圍為 –40°C 至 125°C
  • SOT563 封裝，1.6mm × 1.6mm

參數

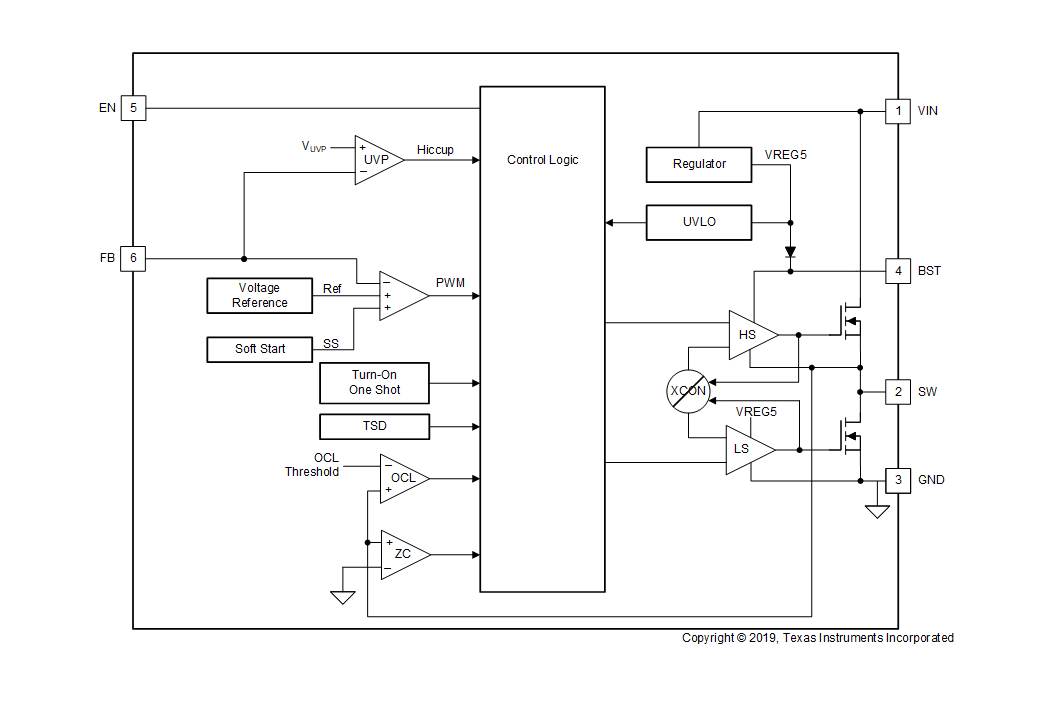

方框圖

1. 產品概述

TPS563206是一款3A同步降壓（Buck）轉換器，適用于4.2V至17V的寬輸入電壓范圍，輸出電壓范圍為0.6V至7V。該轉換器采用SOT563封裝，具有高效率、低靜態電流和快速瞬態響應等特點，適用于電視、數字機頂盒、樓宇自動化和寬帶固定線路接入等多種應用。

2. 主要特性

• ?寬輸入/輸出電壓范圍?：輸入電壓4.2V至17V，輸出電壓0.6V至7V。
• ?高效率?：采用D-CAP3控制模式，支持低ESR輸出電容器，實現高效率。
• ?低靜態電流?：TPS563206在非切換模式下的靜態電流為350μA，有助于降低待機功耗。
• ?快速瞬態響應?：D-CAP3控制模式提供快速的瞬態響應，確保系統穩定。
• ? 強制連續導通模式（FCCM） ?：在輕載條件下保持固定開關頻率和低輸出電壓紋波。
• ?全面保護功能?：包括過流保護（OCP）、欠壓鎖定（UVLO）、過溫保護（OTP）和欠壓保護（UVP）等，確保系統安全運行。

3. 功能描述

• ?D-CAP3控制模式?：結合自適應導通時間控制和內部補償電路，實現偽固定頻率和低外部元件計數。
• ? 強制連續導通模式（FCCM） ?：在輕載條件下保持轉換器在連續導通模式下運行，避免輸出電壓紋波增大。
• ?軟啟動和預偏置軟啟動?：內置軟啟動功能，防止啟動時的電流沖擊；支持預偏置輸出電容器的軟啟動。
• ?大占空比操作?：支持高達95%的占空比操作，滿足寬輸入/輸出電壓范圍的需求。
• ?電流保護?：采用周期性過流限制和打嗝模式欠壓保護，防止電流過大損壞轉換器。

4. 應用領域

• ?電視?
• ? 數字機頂盒（STB） ?
• ?樓宇自動化?
• ?寬帶固定線路接入?

5. 典型應用電路

文檔提供了TPS563206的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻器等元件的選擇指南。用戶可根據具體需求調整電路參數，以實現最佳性能。此外，文檔還提供了詳細的布局指導，以確保PCB設計的穩定性和可靠性。

6. 封裝與訂購信息

TPS563206采用6引腳SOT563封裝，尺寸為1.6mm x 1.6mm。用戶可通過TI官網獲取詳細的封裝信息和訂購指南。
