TPS562203，TPS562206 都是采用 SOT563 封裝的簡單、易用的 2A 同步降壓轉換器。

這些器件旨在以最少的外部元件數量運行，并且還旨在實現低待機電流。
*附件：tps562203.pdf

該開關模式電源 （SMPS） 器件采用 D-CAP3 控制模式，提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器，例如特種聚合物和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS562203 在 Eco 模式下運行，可在輕負載運行時保持高效率。TPS562206 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。該器件通過 OCP、UVLO、OTP 和 UVP 與 hiccup 集成全面保護。TPS56220x 采用 6 引腳、1.6mm × 1.6mm SOT563 （DRL） 封裝，額定結溫范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 輸入電壓范圍：4.2V 至 17V
  • 輸出電壓范圍：0.6V 至 7V
  • 參考電壓：0.6V
  • 25°C 時基準電壓精度為 ±1.5%
  • 在 –40°C 至 125°C 范圍內，基準電壓精度為 ±2%
  • 集成 100mΩ 和 55mΩ FET
  • TPS562203的低靜態電流：110μA
  • 開關頻率：600kHz
  • 最大 95% 的大占空比作
  • 固定軟啟動時間：1.4ms
• 易于使用且設計尺寸小
  • 輕負載時的 Eco 模式可實現 TPS562203
  • 輕負載時的 FCCM 模式，適用于 TPS562206
  • 具有快速瞬態響應的 D-CAP3? 控制模式
  • 支持使用預偏置輸出啟動
  • 用于 OT 和 UVLO 保護的非鎖存
  • 逐周期過流限制
  • 用于紫外線防護的打嗝模式
  • 工作結溫范圍：–40°C 至 125°C
  • SOT563 封裝：1.6mm × 1.6mm

參數

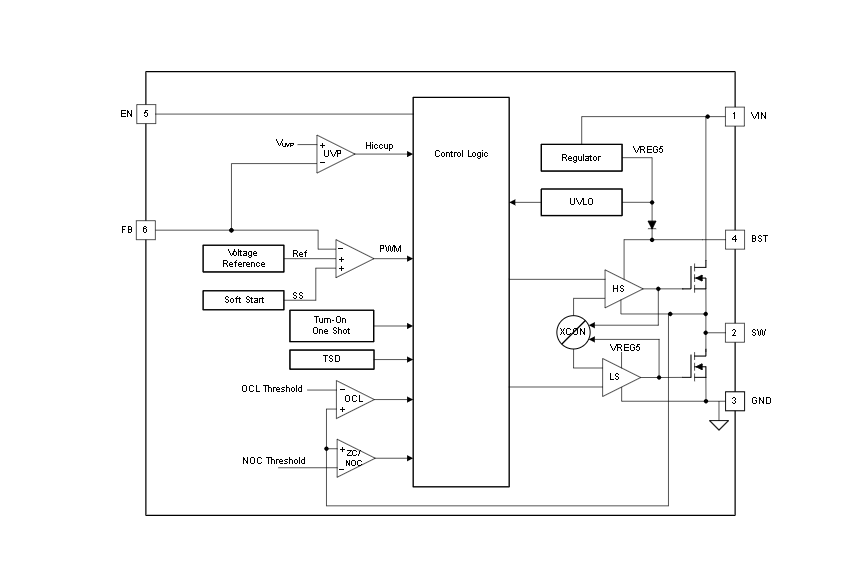

方框圖

1. 產品概述

TPS562203是一款高效率、易于使用的同步降壓轉換器，專為4.2V至17V的寬輸入電壓范圍設計，提供0.6V至7V的可調輸出電壓，并支持高達2A的持續輸出電流。該轉換器采用D-CAP3?控制模式，具有快速瞬態響應和無需外部補償的特點。

2. 主要特性

• ?寬輸入電壓范圍?：4.2V至17V。
• ?可調輸出電壓?：0.6V至7V。
• ?高輸出電流?：支持高達2A的持續輸出電流。
• ?集成MOSFETs?：內置低導通電阻的MOSFETs，減少外部元件數量和散熱需求。
• ?Eco-mode?：在輕載條件下提高能效，降低功耗。
• ?固定軟啟動時間?：內置1.4ms固定軟啟動時間，防止啟動時的電流沖擊。
• ?全面保護?：包括過流保護（OCP）、欠壓鎖定（UVLO）、過溫保護（OTP）和欠壓保護（UVP），確保轉換器在異常條件下安全運行。
• ?緊湊封裝?：采用6引腳、1.6mm x 1.6mm SOT563封裝，適合空間受限的應用。

3. 功能描述

• ?D-CAP3?控制模式?：提供快速瞬態響應，無需外部補償元件，支持低ESR輸出電容器。
• ?Eco-mode?：在輕載條件下自動降低開關頻率，提高能效。
• ?固定軟啟動時間?：簡化設計流程，無需外部軟啟動電路。
• ?過流保護?：逐周期監測并限制輸出電流，防止過流損壞。
• ? 欠壓鎖定（UVLO） ?：在輸入電壓過低時自動關斷輸出，保護轉換器免受損壞。
• ? 過溫保護（OTP） ?：內置溫度傳感器，當結溫過高時自動關斷輸出，防止過熱損壞。
• ? 欠壓保護（UVP） ?：在輸出電壓過低時自動關斷輸出，防止系統不穩定。

4. 應用領域

• ?電視?
• ? 數字機頂盒（STB） ?
• ?樓宇自動化?
• ?寬帶固定線路接入?

5. 典型應用電路

文檔提供了TPS562203的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻器等元件的選擇指南。用戶可根據具體需求調整電路參數，以實現最佳性能。

6. 封裝與訂購信息

TPS562203采用6引腳、1.6mm x 1.6mm SOT563封裝，提供多種型號供用戶選擇。所有型號均為活躍生產狀態，用戶可根據具體需求進行訂購。

7. 支持資源

• ?文檔支持?：包括數據手冊、應用報告、設計指南等，幫助用戶深入了解和使用TPS562203。
• ?WEBENCH? Power Designer?：提供定制化設計工具，簡化電源設計流程。
• ?社區支持?：用戶可通過TI E2E支持論壇獲取專業工程師的解答和設計幫助。
• ?通知服務?：用戶可注冊接收文檔更新通知，及時了解產品變更和最新信息。
