TPS546A24S 是一款高度集成的非隔離式 DC/DC 轉換器，通過添加制造商特定的 PMBus 命令和擴展寫保護和密鑰來擴展TPS546A24A。此功能通過限制寫入功能，以比標準 Write Protect 命令更高的分辨率來提高安全性，防止對 PMBus 的惡意訪問。TPS546A24S 能夠從 7mm × 5mm 封裝實現高頻運行和 10A 電流輸出。兩個、三個和四個 TPS546A24S 器件可以互連，在單個輸出上提供高達 40 A 的電流。該器件可以選擇通過 VDD5 引腳使用外部 5V 電源對內部 5V LDO 進行過驅動，以提高效率并降低轉換器的功耗。
*附件：tps546a24s.pdf

TPS546A24S 采用專有的固定頻率電流模式控制，具有輸入前饋和可選的內部補償元件，可在較寬的輸出電容范圍內實現最小尺寸和穩定性。

支持 1MHz 時鐘的 PMBus 接口為轉換器配置以及監控關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）提供了一個方便的標準化數字接口。根據系統要求，可以將對故障條件的響應設置為 restart、latch off 或 ignore。堆疊器件之間的反向通道通信使為單個輸出軌供電的所有 TPS546A24S 轉換器能夠共享單個地址，從而簡化系統軟件/固件設計。包括輸出電壓、開關頻率、軟啟動時間和過流故障限制在內的關鍵參數也可以通過 BOM 選擇進行配置，無需 PMBus 通信，以支持程序自由上電。

特性

• 集成的擴展安全功能
• 分離軌支持：2.95V 至 18V PVIN;2.95V 至 18V AVIN（4V IN VDD5 用于開關）
• 集成 5.5mΩ/1.8mΩ MOSFET
• 具有可選內部補償?shù)钠骄娏髂Ｊ娇刂?/li>
• 2 ×、3 ×、4 ×可堆疊，均流高達 40 A，每個輸出支持一個地址
• 通過引腳搭接可選擇 0.5V 至 5.5V 輸出，或使用 PMBus VOUT_COMMAND 選擇 0.25V 至 5.5V 輸出
• 廣泛的 PMBus 命令集，具有 V OUT、I OUT 和內部芯片溫度遙測功能
• 差分遙感，帶內部 FB 分壓器，< 1% V OUT 誤差，–40°C 至 +150°C T J
• 通過 PMBus 實現 AVS 和裕量調節功能
• MSEL 引腳引腳編程 PMBus 默認值
• 12 種可選開關頻率，從 225 kHz 到 1.5 MHz（8 引腳搭接選項）
• 頻率同步輸入、同步輸出
• 支持預偏置輸出
• 7mm × 5mm × 1.5mm、40 引腳 QFN
• 與 TPS546A24A 直接兼容

參數

方框圖

1. 產品概述

TPS546A24S是一款高度集成的同步降壓DC/DC轉換器，支持高達40A的輸出電流（通過堆疊多個設備實現）。它采用PMBus接口，提供了豐富的監控和配置功能，特別適用于數據中心交換機、有源天線系統等高要求應用。

2. 主要特性

• ?高集成度?：集成擴展安全特性、PMBus接口和擴展寫入保護。
• ?寬輸入電壓范圍?：2.95V至18V。
• ?高輸出電流能力?：單設備最大10A，可堆疊至40A。
• ?高效率?：采用同步整流技術，提供高達93.42%的效率。
• ?多種保護功能?：過壓保護、過流保護、熱關斷保護等。
• ?靈活的配置選項?：通過PMBus接口進行配置和監控。
• ?小封裝?：7mm × 5mm × 1.5mm的QFN封裝。

3. 功能描述

• ?PMBus接口?：支持PMBus 1.3協議，提供全面的監控和配置功能。
• ?擴展寫入保護?：提供制造商特定的PMBus命令，增強安全性。
• ?堆疊能力?：支持多達4個設備的堆疊，實現高達40A的輸出電流。
• ?軟啟動和軟停止功能?：限制啟動和停止時的浪涌電流，保護系統穩定。
• ?輸出放電功能?：支持輸出電容的快速放電，確保安全關機。
• ?熱管理?：內置熱關斷保護，防止過熱損壞。

4. 應用領域

• ?數據中心交換機和機架服務器?
• ?有源天線系統、遠程無線電和基帶單元?
• ?自動化測試設備?
• ?ASIC、SoC、FPGA、DSP核心和I/O電壓?

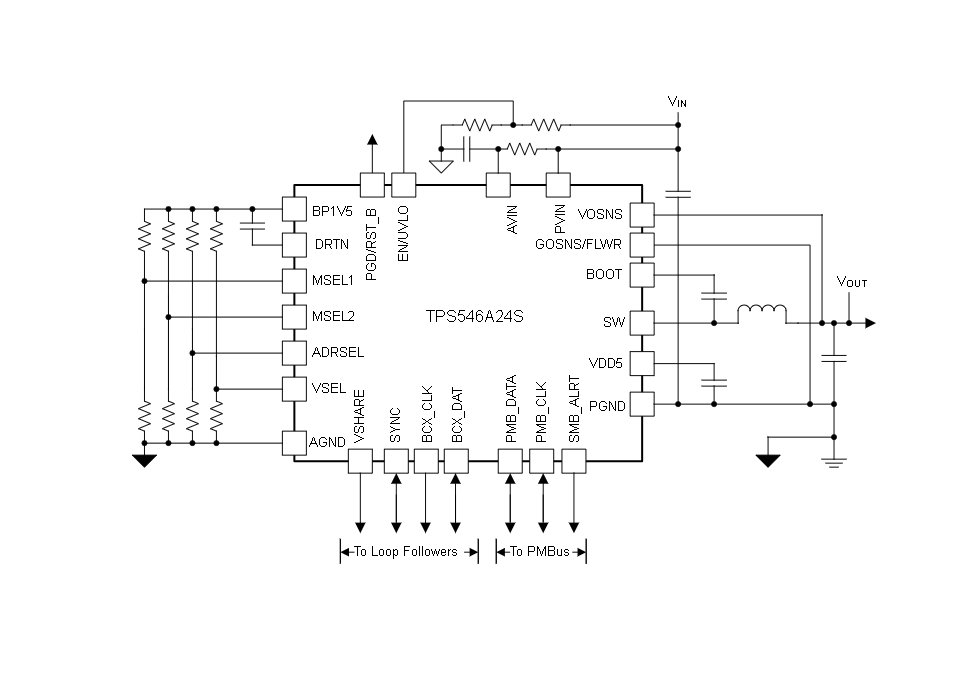

5. 典型應用電路

文檔提供了TPS546A24S的典型應用電路圖，包括輸入濾波電容、輸出濾波電容、電感、反饋電阻以及PMBus接口連接等關鍵元件的配置。

6. 設計指導

• ?選擇關鍵元件?：根據應用需求選擇合適的電感、電容和電阻。
• ?布局和接地?：遵循布局指南，確保關鍵元件靠近IC，并保持良好的接地連接。
• ?熱設計?：考慮設備的熱耗散，確保適當?shù)纳岽胧?/li>
• ?PMBus配置?：利用PMBus接口進行詳細的監控和配置，以滿足應用需求。

7. 設備支持

• ?文檔更新通知?：用戶可注冊接收文檔更新通知。
• ?設計工具?：提供WEBENCH Power Designer等設計工具，簡化設計過程。
• ?社區支持?：TI E2E支持論壇提供設計幫助和解答。
