LM5066I 提供強大的保護和精確監控 適用于 10 至 80 V 系統。可編程 UV、OV、I限制和快速短路 保護允許為任何應用程序提供自定義保護。可編程 FET SOA 保護 設置 FET 在任何條件下允許耗散的最大功率。可編程故障 計時器 （t 故障 ） 以避免誤跳閘，確保啟動，并限制 過載事件的持續時間。
*附件：lm5066i.pdf

除了電路保護外，LM5066I 還提供 將功率、電壓、電流、溫度和故障數據實時傳輸到系統管理主機 通過 I^2^C / SMBus 接口。符合 PMBus 標準的命令結構 使設備編程變得容易。精確遙測支持智能電源管理 效率優化和早期故障檢測等功能。LM5066I還支持 I/V/P 平均和峰值功率等高級功能 測量以改進系統診斷。

LM5066I 與 LM5066 引腳對引腳兼容，并提供更高的遙測精度 并支持 Read_Ein 命令監控能源。

特性

• 10V 至 80V 工作電壓
• 100V 連續絕對最大值
• 26 mV 或 50 mV ILIM 閾值 （±10%）
• 可編程 FET SOA 保護
• 可編程 UV、OV、t故障閾 值
• 外部 FET 溫度感應
• FET 檢測失敗
• 我^2^C / SMBus 接口
• 符合 PMBus 和 Node Manager 2.0 和 3.0 的命令結構
• 精密 V 在 、V外我 在 、 P 在 、V輔助監測
  • V （±1.25%）;I （±1.75%）;P （±2.5%）
• 支持通過 Read_EIN Command 進行能源監控
• 可編程 I/V/P 平均間隔
• 采樣率為 1kHz 的 12 位 ADC
• –40°C < 噸 J < 125°C 工作溫度

參數

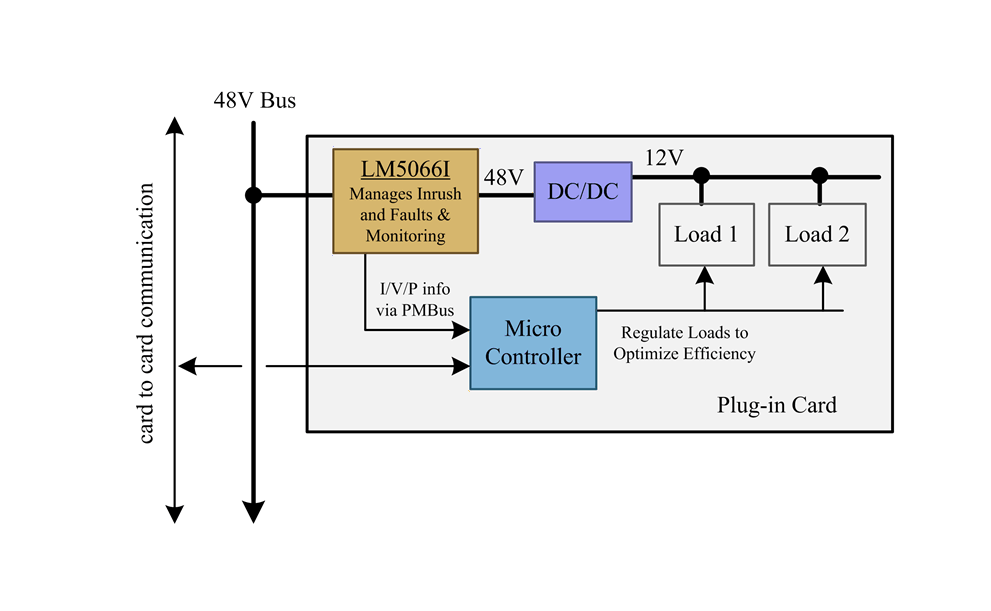

方框圖

1. 產品概述

LM5066I是一款10至80V的熱插拔控制器，集成了I/V/P監測和PMBus?接口。它適用于48V服務器、基站電源分配、網絡路由器和交換機、PLC電源管理等應用。

2. 主要特性

• ?寬電壓范圍?：支持10至80V的操作電壓，絕對最大值為100V。
• ?熱插拔保護?：提供可控的涌流、故障保護及監測功能。
• ?高精度監測?：具有電流、電壓、功率和溫度的精確監測能力，精度分別為±1.75%、±1.25%、±2.5%。
• ?可編程保護?：包括欠壓保護(UVLO)、過壓保護(OVLO)、快速短路保護和FET安全工作區(SOA)保護。
• ?靈活通信?：支持I2C/SMBus接口和PMBus? 2.0及3.0命令結構。
• ?能量監測?：通過Read_EIN命令支持能量監測。

3. 應用領域

• 48V服務器
• 基站電源分布
• 網絡路由器和交換機
• PLC電源管理
• 24至28V工業系統

4. 功能描述

• ?熱插拔控制?：通過控制外部MOSFET的柵極電壓，實現對負載電流的精確控制和管理。
• ?故障保護?：包括電流限制、電路斷路器、功率限制和溫度保護，防止設備在異常條件下損壞。
• ?實時監測?：提供輸入電壓、輸出電壓、輸入電流、輸入功率、溫度和輔助電壓的實時監測。
• ?能量監測?：支持通過PMBus接口讀取累積的能量數據。

5. 電氣特性

• ?工作電壓范圍?：10至80V，瞬態能力可達100V。
• ?電流監測精度?：±1.75%（在ILIM = 26mV設置下）。
• ?電壓監測精度?：±1.25%。
• ?功率監測精度?：±2.5%。
• ?溫度監測范圍?：-256°C至255°C。

6. 通信接口

• ?I2C/SMBus接口?：支持標準的I2C和SMBus通信協議。
• ?PMBus命令支持?：包括OPERATION、CLEAR_FAULTS、READ_VIN、READ_IIN、READ_VOUT、READ_TEMPERATURE等標準PMBus命令，以及多個制造商特定命令。

7. 封裝與尺寸

• ?封裝類型?：HTSSOP (PWP)，28引腳。
• ?尺寸?：9.70mm × 4.40mm。

8. 布局指南

• ?旁路電容?：推薦在VREF和VDD引腳旁放置1μF的陶瓷旁路電容。
• ?熱設計?：確保MOSFET和熱敏電阻有良好的熱連接。
• ?PCB布局?：盡量減小高電流路徑的環路電感，保持AGND和GND的連接點盡量靠近LM5066I的相應引腳。

9. 應用注意事項

• 在選擇感測電阻時，需考慮電流監測精度和功率損耗之間的平衡。
• 在并聯配置中，需確保所有MOSFET具有相同的電氣和熱特性。
• 在設計熱插拔電路時，需考慮啟動過程中的涌流、熱插拔和啟動短路等關鍵場景。

10. 文檔與支持

提供了詳細的數據手冊、應用指南、布局示例和相關文檔，以幫助用戶正確設計和實現LM5066I熱插拔控制器。
