LM5067 負熱插拔控制器可在從帶電系統背板或其他“熱”電源插入和拔出電路卡期間對電源連接進行智能控制。LM5067 提供浪涌電流控制，以限制系統電壓下降和瞬態。外部串聯 N 溝道 MOSFET 的電流限制和功率耗散是可編程的，確保在安全工作區 （SOA） 內工作。此外，LM5067 還通過監控過流和過壓情況來提供電路保護。POWER GOOD 輸出指示輸出電壓何時接近輸入電壓。輸入欠壓和過壓鎖定級別和滯后以及故障檢測時間都是可編程的。LM5067-1 在檢測到故障后閉鎖，而 LM5067-2 會自動嘗試以固定占空比重新啟動。LM5067 采用 10 引腳 VSSOP 封裝和 14 引腳 SOIC 封裝。
*附件：lm5067.pdf

特性

• 寬工作范圍：–9 V 至 –80 V
• 浪涌電流限制，可將電路板安全插入帶電電源
• 外部傳輸器件中的可編程最大功耗
• 可調電流限制
• 用于嚴重過流事件的斷路器功能
• 可調欠壓鎖定 （UVLO） 和遲滯
• 可調過壓鎖定 （OVLO） 和遲滯
• 初始插入定時器允許在系統連接后消除振鈴和瞬變
• 可編程故障定時器可避免誤跳閘
• 高電平有效開漏 POWER GOOD 輸出
• 提供閉鎖故障和自動重啟版本

參數

方框圖

1. 產品概述

LM7是一款負熱插拔/浪涌電流控制器，具有功率限制功能，適用于服務器背板系統、浪涌電流限制、固態斷路器、瞬態電壓保護、固態繼電器、欠壓鎖定、電源良好檢測器等應用。

2. 主要特性

• ?寬工作范圍?：-V至-0V
• ?浪涌電流限制?：安全插入電路板到帶電電源
• ?可編程最大功耗?：外部串聯通道MOSFET
• ?可調電流限制?
• ?斷路器功能?：嚴重過流事件
• ?可調欠壓鎖定（UVLO）和遲滯?
• ?可調過壓鎖定（OVLO）和遲滯?
• ?初始插入定時器?：允許系統連接后的振鈴和瞬態消失
• ?可編程故障定時器?：避免誤跳閘
• ?高電平開漏電源良好（POWER GOOD）輸出?
• ?版本?：鎖定故障版和自動重啟版

3. 應用領域

• 服務器背板系統
• 浪涌電流限制
• 固態斷路器
• 瞬態電壓保護器
• 固態繼電器
• 欠壓鎖定
• 電源良好檢測器和指示器

4. 功能描述

• ?電源上電序列?：通過內部上電復位（POR）邏輯控制，限制浪涌電流和功率，確保外部MOSFET工作在安全操作區域（SOA）內。
• ?門控?：通過GATE引腳控制外部N通道MOSFET的開關，實現電流和功率限制。
• ?電流限制?：當SENSE引腳電壓達到0mV時，限制負載電流。
• ?斷路器功能?：在檢測到嚴重過流條件（如負載短路）時，快速關斷外部MOSFET。
• ?功率限制?：通過監測外部MOSFET的漏源電壓和漏電流，限制其功率耗散。
• ?故障定時器和重啟?：故障定時器在檢測到過流或功率超限時激活，根據版本不同，可鎖定故障或自動重啟。
• ? 欠壓鎖定（UVLO）和過壓鎖定（OVLO） ?：通過可編程閾值和遲滯，保護電路免受欠壓和過壓損害。
• ?電源良好（PGD）輸出?：指示輸出電壓是否接近輸入電壓。

5. 封裝與尺寸

• ? VSSOP封裝（引腳） ?：3.mm x .0mm
• ? SOIC封裝（引腳） ?：8.mm x .9mm

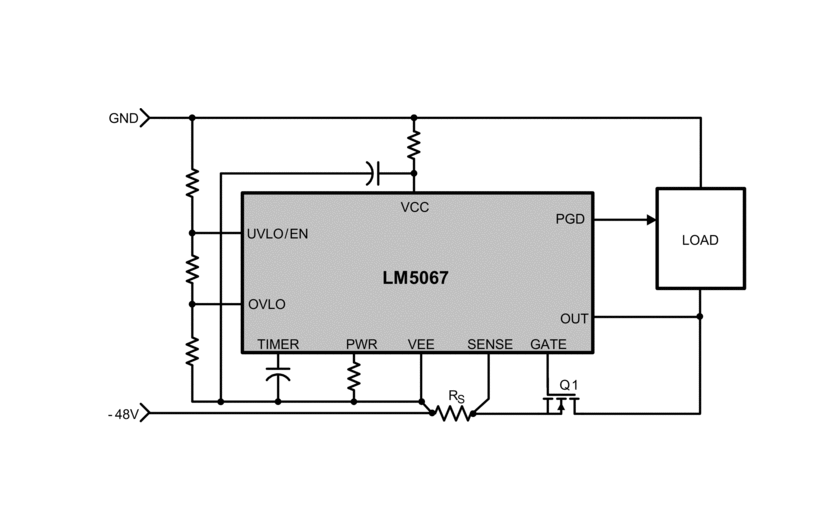

6. 典型應用電路

文件提供了LM7的典型應用電路圖，包括輸入電阻、輸入電容、外部MOSFET、電流感應電阻等關鍵元件的配置。

7. 設計指南

• ?輸入電阻和電容?：選擇適當?shù)腞IN和CIN，確保LM7在最小系統電壓下至少有mA的電流，并限制瞬態電壓。
• ?電流感應電阻?：根據所需的電流限制閾值選擇RS。
• ?功率限制閾值?：通過PWR引腳電阻設置外部MOSFET的最大功率耗散。
• ?定時器電容?：設置插入延遲、故障超時和重啟時間。
• ?UVLO和OVLO閾值?：通過電阻分壓器設置，確保輸入電壓在允許范圍內。

8. 布局建議

• 將LM7靠近輸入連接器放置，以最小化跡線電感。
• 將RIN和CIN靠近VCC和VEE引腳放置。
• 使用開爾文連接技術連接電流感應電阻。
• 保持高電流路徑和返回路徑平行且靠近，以最小化環路電感。
• 為外部MOSFET提供足夠的散熱。

9. 熱考慮

• 確保LM7的結溫不超過°C，通過適當?shù)臒嵩O(shè)計和散熱措施來實現。

. 系統考慮

• 在熱插拔電路的電源側提供足夠的電容，以吸收關斷負載電流時產生的瞬態。
• 對于電感性負載，在LM的輸出端添加二極管，提供電流再循環路徑。
