TPS2482 和 TPS2483 為 9V 至 36V 應用提供熱插拔控制和精密監控。精確的電壓、電流和功率監控由一個 16 位 A/D 轉換器提供，該轉換器具有與 I 兼容的串行接口^2^C 和 SMBus。電壓和電流測量在內部交錯和相乘，以提供并發功率計算。這些器件在整個溫度范圍內具有很高的電流監控精度和寬負載范圍。這使得它們非常適合負載特性和健康狀況由電流曲線決定的應用，例如遠程射頻頭或蜂窩天線。
*附件：tps2482.pdf

熱插拔部分驅動 N 溝道 MOSFET，具有定時浪涌和故障電流限制功能。先進的 MOSFET 安全工作區 （SOA） 保護通過可編程恒功率折返和固定電流限制實現。這會產生指數浪涌電流曲線，如下面啟動圖所示。作為 V外斜坡上升和 VDS 系列的 MOSFET 降低，電流增加，使 MOSFET 功率耗散始終在其 SOA 范圍內。TPS2482 在發生硬故障后閉鎖，而 TPS2483 在冷卻延遲后自動嘗試重新啟動。

TPS2482 和 TPS2483 可以插入現有的 TPS2480 和 TPS2481 插座中，以提供更高的精度和工作電壓范圍。這無需更改 PCB 和少量軟件修改即可完成。

雖然標準監控功能僅限于 36 V，但只需幾個外部元件即可監控高達 80 V 的總線。

特性

• 9V 至 36V 輸入范圍，絕對最大值 40V
• 電流、電壓和功率監視器
• ±0.5% 精度電流監控（225°C < T J < 85°C）
• 16 可編程 I^2^C 地址
• 可配置的平均選項
• 可編程 MOSFET SOA 保護
• 用于外部 N-FET 的高端柵極驅動
• 可編程故障定時器
• 漏極開路電源就緒輸出
• 20 引腳 TSSOP 封裝

參數

方框圖

1. 產品概述

TPS2482是一款36V熱插拔控制器，具備精確的I2C電源監控功能，適用于9V至36V的輸入范圍，最大輸入電壓可達40V。該器件通過提供高側柵極驅動來控制外部N-FET，實現熱插拔和過流保護功能。

2. 主要特性

• ?輸入電壓范圍?：9V至36V，最大40V。
• ?精確監控?：通過16位A/D轉換器實現±0.5%的電流監控精度，兼容I2C和SMBus接口。
• ?可編程功能?：包括16個可編程I2C地址、MOSFET安全工作區（SOA）保護、故障定時器等。
• ?熱插拔控制?：帶有定時涌入和故障電流限制功能。
• ?保護機制?：包括過流保護、過壓保護、欠壓鎖定（UVLO）等。
• ?電源良好輸出?：具有開漏功率良好輸出，用于指示電源狀態。

3. 應用領域

• 遠程無線電頭（RRH）
• 存儲網絡
• 插件模塊
• 基站24V天線電源
• 工業24V-28V電源

4. 電氣特性

• ?工作結溫范圍?：-40°C至85°C。
• ?熱阻?：θJA為99.1°C/W。
• ?監控部分供電電壓范圍?：2.7V至5.5V。
• ?熱插拔部分供電電壓范圍?：9V至80V。
• ?電流監控精度?：±0.5%（在-25°C至85°C范圍內）。

5. 功能描述

• ?熱插拔控制?：通過控制外部N-FET實現安全的電源接入和斷開。
• ?精確監控?：實時監控電壓、電流和功率，并通過I2C接口輸出。
• ?故障保護?：在檢測到過流、過壓或欠壓等故障時，自動關閉輸出或嘗試重啟（TPS2483型號）。
• ?可編程特性?：用戶可以通過I2C接口配置多種參數，如功率限制、電流限制、故障定時器等。

6. 封裝與尺寸

• ?封裝類型?：20引腳TSSOP封裝。
• ?尺寸?：具體尺寸信息未直接給出，但提供了封裝類型供參考。

7. 應用信息

• ?設計考慮?：包括輸入電容、輸出電容、MOSFET選擇、布局和接地等方面的考慮。

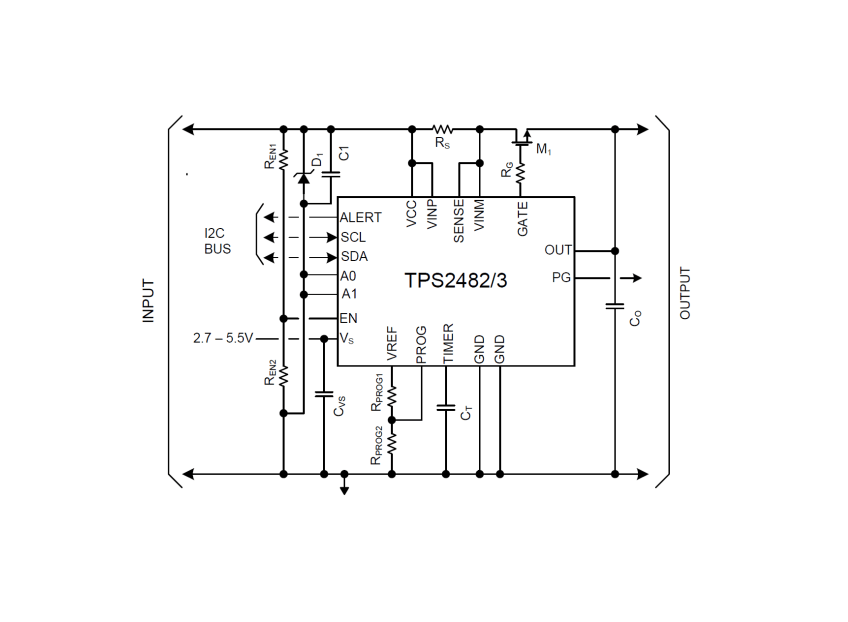

• ?典型應用電路?：提供了詳細的電路圖和設計步驟，幫助用戶快速實現功能。

8. 監控部分功能

• ?電流和電壓測量?：通過內置的16位A/D轉換器實現高精度的電流和電壓測量。
• ?功率計算?：根據測量的電流和電壓值計算功率。
• ?可編程地址?：提供16個可編程的I2C地址，方便在多設備環境中進行地址分配。

9. 熱插拔部分功能

• ?定時涌入電流限制?：在電源接入時提供可控制的涌入電流，避免對系統造成沖擊。
• ?故障電流限制?：在檢測到故障時迅速限制電流，保護系統免受損壞。
• ?自動重啟功能?（TPS2483）：在故障解除后自動嘗試重啟，提高系統的可靠性和可用性。
