LM5069 正熱插拔控制器可在從帶電系統背板或其他熱電源插入和拔出電路卡期間對電源連接進行智能控制。LM5069 提供浪涌電流控制，以限制系統電壓下降和瞬態。外部串聯 N 溝道 MOSFET 的電流限制和功率耗散是可編程的，確保在安全工作區 （SOA） 內工作。POWER GOOD 輸出指示輸出電壓何時在輸入電壓的 1.25 V 范圍內。輸入欠壓和過壓鎖定電平和遲滯，以及初始插入延遲時間和故障檢測時間都是可編程的。LM5069-1 在檢測到故障后閉鎖，而 LM5069-2 則以固定占空比自動重啟。LM5069 采用 10 引腳 VSSOP 封裝。
*附件：lm5069.pdf

特性

• 寬工作范圍：9 V 至 80 V
• 浪涌電流限制，可將電路板安全插入帶電電源
• 外部傳輸器件中的可編程最大功耗
• 可調電流限制
• 用于嚴重過流事件的斷路器功能
• 用于外部 N 溝道 MOSFET 的內部高壓側電荷泵和柵極驅動器
• 可調欠壓鎖定 （UVLO） 和遲滯
• 可調過壓鎖定 （OVLO） 和遲滯
• 初始插入定時器允許在系統連接后消除振鈴和瞬變
• 可編程故障定時器可避免誤跳閘
• 高電平有效開漏 POWER GOOD 輸出
• 提供閉鎖故障和自動重啟版本
• 10 引腳 VSSOP 封裝

參數

方框圖

產品概述

LM9是一款高性能的正向高壓熱插拔和浪涌電流控制器，具有功率限制功能。它專為服務器背板系統、基站電源分配系統以及4V和8V工業系統等應用設計，能夠在電路卡插入或移除時提供智能的電源連接控制。

主要特性

• ?寬工作范圍?：支持9V至0V的寬輸入電壓范圍。
• ?浪涌電流限制?：在電路卡插入時限制浪涌電流，防止系統電壓下降和瞬態現象。
• ?可編程功率限制?：允許用戶根據外部串聯通道N-MOSFET的Safe Operating Area（SOA）設置最大功率耗散。
• ?電流限制?：提供可調整的電流限制功能，以保護電路免受過載影響。
• ?電路斷路器功能?：在檢測到嚴重過流事件時快速切斷電源。
• ?內部高側電荷泵和門驅動?：為外部N-MOSFET提供門驅動信號。
• ? 可調整欠壓鎖定（UVLO）和過壓鎖定（OVLO） ?：確保輸入電壓在安全范圍內。
• ?初始插入定時器?：允許系統連接后的振鈴和瞬態現象平息。
• ?可編程故障定時器?：避免誤動作。
• ?POWER GOOD輸出?：指示輸出電壓是否在輸入電壓的.5V范圍內。

應用領域

• 服務器背板系統
• 基站電源分配系統
• 固態電路斷路器
• V和V工業系統

功能描述

• ?浪涌電流控制?：在電路卡插入時，LM9通過控制外部N-MOSFET的門驅動電壓來限制浪涌電流，從而防止系統電壓下降。
• ?功率和電流限制?：LM9監控并限制外部串聯通道N-MOSFET的最大功率耗散和電流，確保其在SOA內工作。
• ?故障保護?：提供電路斷路器功能，在檢測到嚴重過流事件時快速切斷電源。同時，可編程故障定時器避免了由于瞬時過流引起的誤動作。
• ?電源狀態監控?：通過POWER GOOD輸出指示輸出電壓的狀態，方便系統監控。

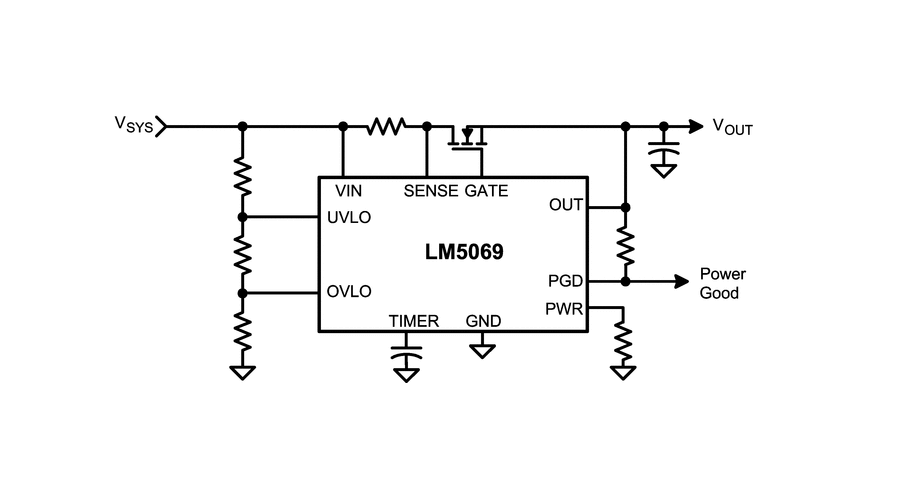

典型應用

文件提供了詳細的典型應用電路圖和設計步驟，包括選擇感測電阻、熱插拔FET、功率限制設置、故障定時器設置、UVLO和OVLO閾值設置等。此外，還提供了布局指南和電源供應建議，以確保LM9在實際應用中的可靠性和性能。

設計指南

• ?感測電阻選擇?：根據所需電流限制和功率限制選擇合適的感測電阻值。
• ?熱插拔FET選擇?：選擇具有足夠VDS額定電壓和足夠SOA的N-MOSFET，以確保在啟動、熱短路和啟動短路等條件下的可靠性。
• ?功率限制設置?：根據外部N-MOSFET的RDSON和最大允許功率耗散設置功率限制電阻。
• ?故障定時器設置?：根據啟動時間和所需故障保護時間設置故障定時器電容。
• ?UVLO和OVLO閾值設置?：根據系統輸入電壓范圍設置UVLO和OVLO閾值，以確保LM在安全電壓范圍內工作。

文檔支持

文件提供了詳細的引腳配置、功能描述、電氣特性、應用信息、布局指南、電源供應建議以及設備支持信息。此外，還包含了修訂歷史、設備比較、熱信息、ESD額定值和機械包裝信息等附加信息，以幫助用戶全面了解LM并正確設計和實現其應用。
