LM5068 熱插拔控制器提供對電源連接的智能控制 在插入和移除由 Live System 背板供電的電路卡期間。

LM5068 提供浪涌電流控制和短路保護功能， 并限制了因插入附加電路而導致的背板中的電源瞬變 卡。LM5068 控制外部 N 溝道 MOSFET 以提供可編程負載電流 使用單個外部電流檢測電阻器的限流和斷路器功能。The LM5068 在成功開機序列結束時發出電源正常 （PWRGD） 信號。輸入 過壓或欠壓故障情況將取消 PWRGD 指示。
*附件：lm5068.pdf

LM5068-1 和 LM5068-2 將電源正常指示為開漏有效高電平 PWRGD 狀態。這 LM5068-3 和 -4 將電源正常指示為開漏低電平有效 PWRGD 狀態。LM5068-1 和 LM5068-1 和 -3 檢測到故障情況后閉鎖，同時 LM5068-2 和 -4 在 由可編程計時器設置的間隔。

LM5068 采用 VSSOP-8 封裝。

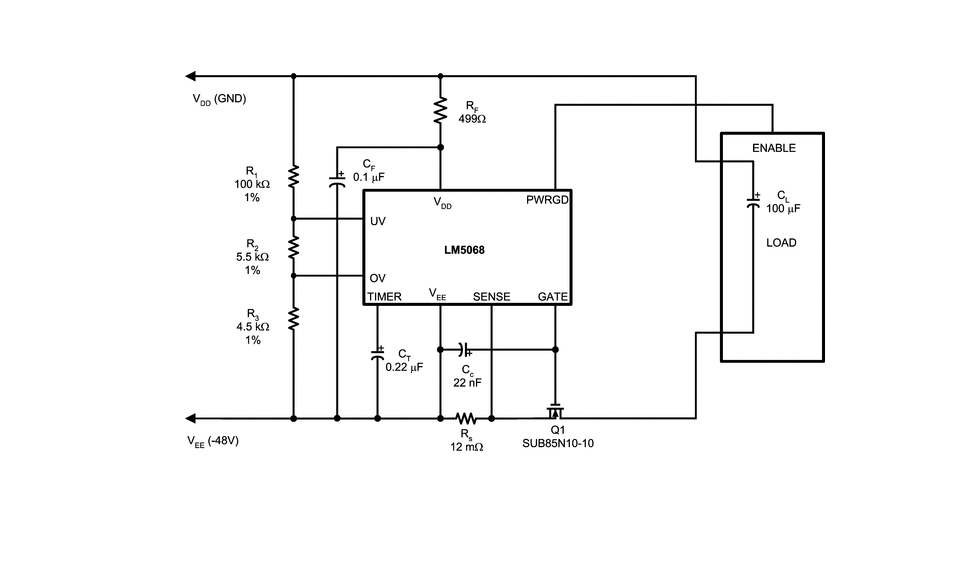

特性

• 從 Live Backplane 安全插入和移除模塊
• 浪涌電流限制，用于將電路板安全插入帶電背板
• 通過有源電流限制對過流故障情況做出快速響應
• -10V 至 -90V 輸入范圍
• 具有可調遲滯的可編程欠壓 / 過壓關斷保護
• 可編程多功能定時器，用于電路板插入去抖動延遲
• 故障定時器避免了由短時負載瞬變引起的誤跳閘
• 初始電源應用期間的有源柵極箝位
• 提供 Latched Fault 和 Automatic Re-Try 兩種版本
• 提供高電平有效或低電平有效功率良好標志

參數

方框圖

一、產品概述

LM是一款負電壓熱插拔控制器，專為在背板系統中安全地插入和移除電路卡而設計。它能夠控制電源連接，限制涌入電流，提供短路保護，并管理電源瞬態，從而保護背板系統免受損壞。

二、主要特性

• ?安全模塊插入與移除?：允許在背板系統帶電的情況下安全地插入和移除電路卡。
• ?涌入電流限制?：通過控制外部N溝道MOSFET來限制涌入電流，防止系統電源波動和連接器損壞。
• ?快速過流響應?：具有快速響應的過流故障檢測功能，可通過主動電流限制來保護系統。
• ?寬輸入電壓范圍?：支持-V至-V的輸入電壓范圍。
• ?可編程保護功能?：包括欠壓/過壓關斷保護、可調整的遲滯、多功能定時器等。
• ? 電源良好標志（PWRGD） ?：在成功上電序列結束時發出電源良好信號。
• ?故障定時器?：避免由短暫負載瞬態引起的誤動作。
• ?版本選擇?：提供鎖定故障和自動重試兩種版本，以及電源良好標志的活躍高或活躍低狀態選擇。

三、應用領域

• ?**-V電源模塊**?
• ?中央辦公室交換設備?
• ?分布式電源系統?
• ?電子電路斷路器?
• ?PBX系統?
• ?負電源控制?

四、電氣特性

• ?供電電壓范圍?：VDD為V至V。
• ?欠壓/過壓閾值?：可通過外部電阻分壓器設置。
• ?電流感測閾值?：包括電路斷路器閾值、模擬電流限制閾值和快速放電電流閾值。
• ?定時器功能?：通過外部電容設置初始啟動延遲和過流條件下的關斷延遲。
• ?門極驅動?：提供高達V的門極驅動電壓，以充分增強外部MOSFET。

五、功能描述

• ?啟動操作?：在滿足所有聯鎖條件后，LM將開始啟動序列，逐步增加外部MOSFET的門極電壓。
• ?欠壓/過壓鎖定?：監測輸入電壓，并在電壓超出設定范圍時關閉輸出。
• ?電流控制?：通過監測感測電阻上的電壓降來實施過流保護，包括電路斷路器功能、模擬電流限制和快速放電電流限制。
• ?故障處理?：在檢測到故障后，LM將根據版本鎖定故障或進入自動重試模式。
• ?電源良好標志?：在MOSFET完全導通且輸入電壓滿足UV和OV比較器條件時激活。

六、封裝與尺寸

• ?封裝類型?：VSSOP-封裝。
• ?封裝尺寸?：具體尺寸請參考數據手冊中的封裝圖。

七、設計指南

• ?感測電阻選擇?：根據最大負載電流和所需的電路斷路器閾值選擇合適的感測電阻。
• ?定時器電容選擇?：根據所需的啟動延遲和故障關斷延遲時間設置定時器電容。
• ?MOSFET選擇?：選擇能夠承受最大輸入電壓和短路電流的MOSFET，并確保其安全工作區符合應用要求。
